Look 785 Huez Manuel page 11

FR

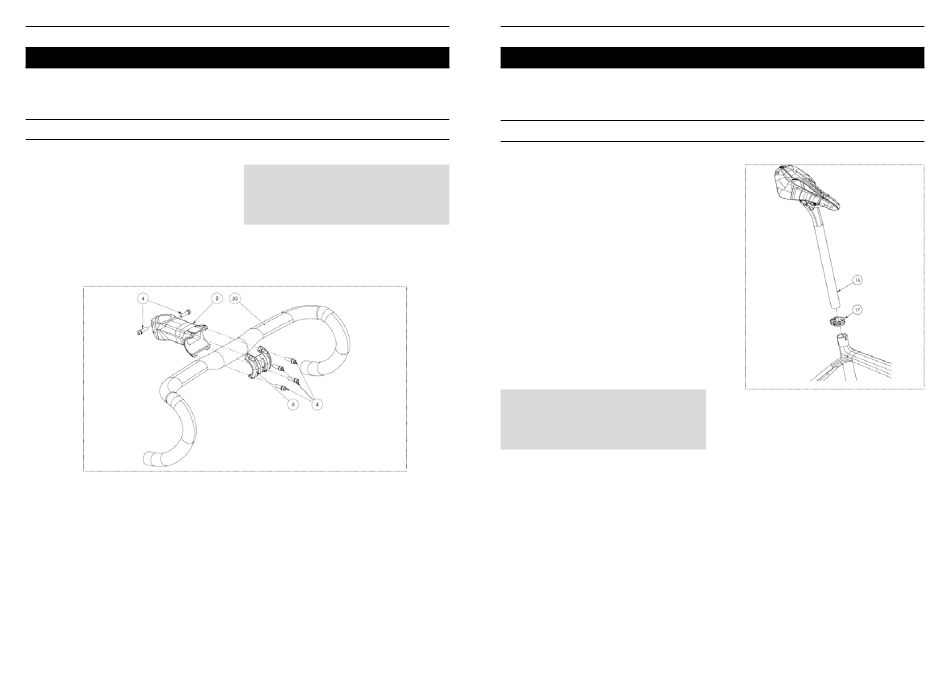

MONTAGE DU CINTRE
1- Présenter le cintre 30 sur la potence 5.
FR
2-
Placer le capot de serrage 6 sur le cintre 37
CONSEILS POUR LA RECOUPE DU PIVOT
La recoupe est une opération délicate. Pour obtenir une coupe de qualité :
3-
Ajuster votre position puis graisser et serrer les
- utiliser une scie spéciale carbone, ou à défaut, une lame de scie à métaux
vis 4 au couple de 5 Nm.
légèrement usée afin de ne pas arracher les fibres de carbone en surface.
- Après la coupe, ébavurer les éventuelles bavures avec un papier de verre fin
MONTAGE DU CINTRE
1/Présenter le cintre 37 sur la potence 5.
2/ Placer le capot de serrage 6 sur le cintre 37
3/ Ajuster votre position puis graisser et serrer les vis 4 au couple de 5 Nm.
Important : Pour ne pas endommager les produits, opérer un serrage en
quinconce sur les vis n°4.
19
IMPORTANT : Pour ne pas endommager les
produits, opérer un serrage en quinconce sur les
vis n°4.
FR
1- Desserrer le collier de tige de selle 17.
2- Veiller à dégraisser la surface intérieure du
tube de selle.
3- Insérer le collier de tige de selle 17.
4- Dégraisser la tige de selle et insérer la dans le
tube.
5- Ajuster votre position.
6- Graisser et serrer la vis du collier de tige de
selle 17 au couple de 4 Nm.
IMPORTANT : Vous devez veiller à respecter
l'insertion minimale de la tige de selle dans le
cadre, comme indiquée sur cette dernière.
19
MONTAGE TIGE DE SELLE
MONTAGE TIGE DE SELLE
1/ Desserrer le collier de tige de selle 17
2/Veiller à dégraisser la surface intérieure du tube de selle.
3/ insérer le collier de tige de selle 17
4/Dégraisser la tige de selle et insérer la dans le tube.
5/Ajuster votre position
6/Graisser et serrer la vis du collier de tige de selle 17 au couple de 4 Nm.
IMPORTANT : Vous devez veiller à respecter l'insertion minimale de la tige
le cadre, comme indiquée sur cette dernière.
FR
20
