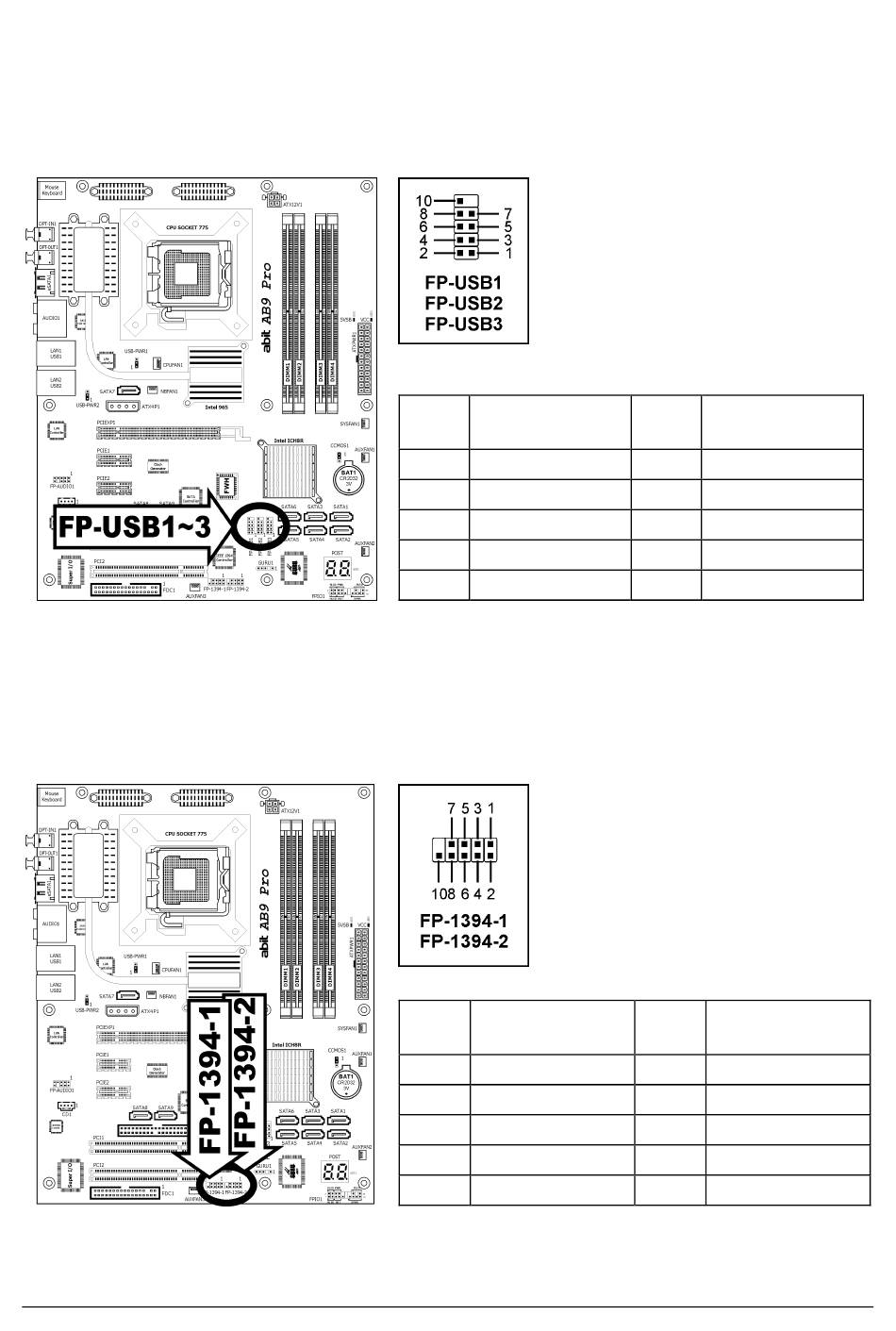

2.6.3 Connecteurs additionnels pour ports USB 2.0
Chaque bornier prend en charge 2x ports supplémentaires USB 2.0 via un support de connexion
sur le panneau d'E/S arrière ou sur les ports USB de face avant de votre châssis.
※ Assurez-vous que le câble de liaison comprend le même brochage.
2.6.4 Connecteurs additionnels pour ports IEEE1394
Chaque bornier prend en charge 1x port IEEE1394 supplémentaire via un support de connexion
sur le panneau d'E/S arrière ou sur le port IEEE1394 de face avant de votre châssis.
※ Assurez-vous que le câble de liaison comprend le même brochage.
2-16
Répartition de
Broche
Broche
1
VCC
3
Data0 -
5
Data0 +
7
Terre
Répartition de
Broche
Broche
1
TPA0 +
3
Terre
5
TPB0 +
7
+12V
Répartition de
Broche
Broche
2
VCC
4
Data1 -
6
Data1 +
8
Terre
10
NC
Répartition de
Broche
Broche
2
TPA0 -
4
Terre
6
TPB0 -
8
+12V
10
Terre
AB9 Pro, AB9
