7.2.1.2
Spectrum (Spectre)
L'onglet Spectrum (Spectre) est toujours accessible.
Cet onglet représente la réponse spectrale des capteurs connectés à l'interrogateur.

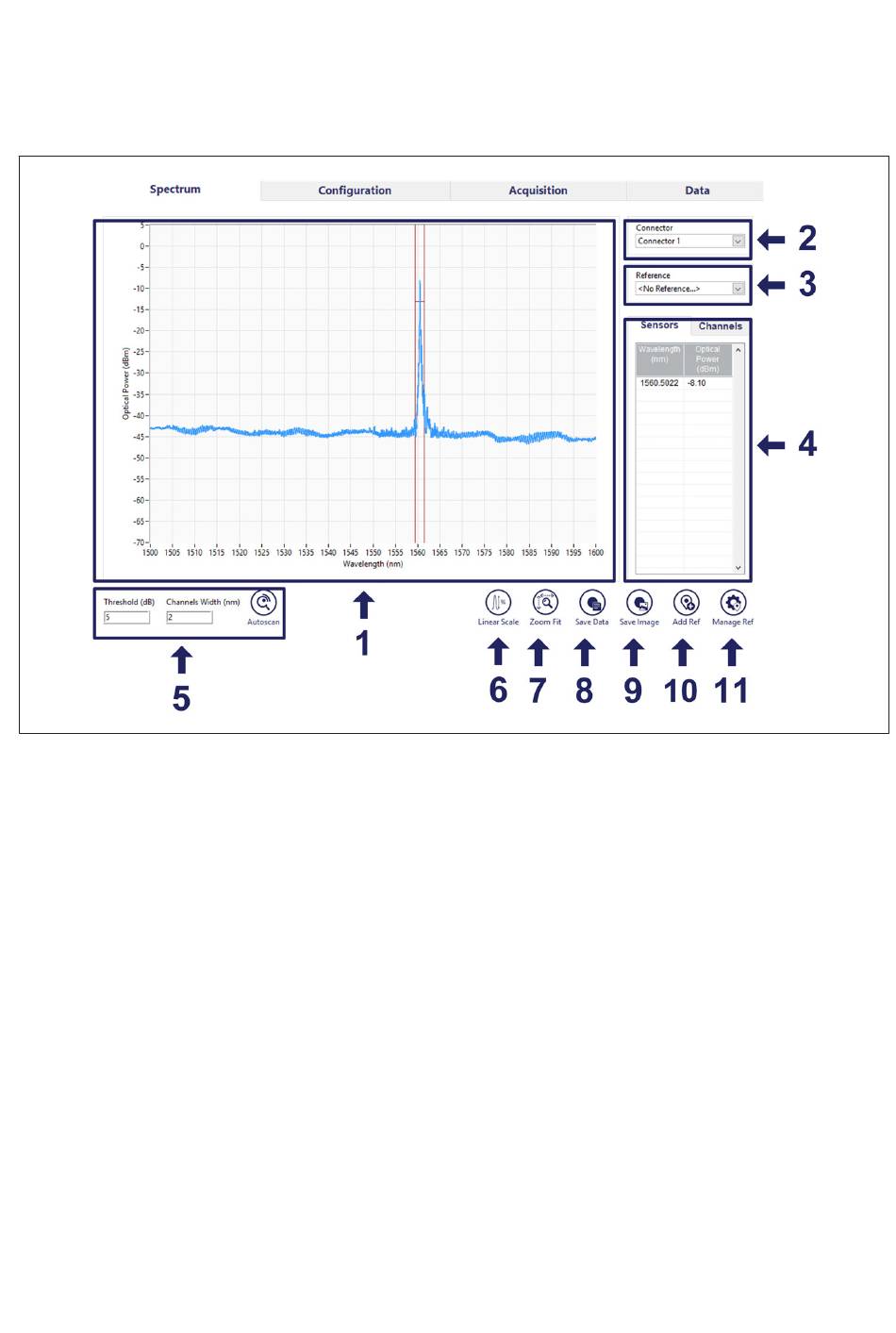

Fig. 7.5
Onglet Spectrum
1
Représentation spectrale contenant 20 000 points de données avec la puissance
optique réfléchie en dBm de 1500 nm à 1600 nm et une résolution d'échantillonnage
de 5 pm.
2
Sélection du connecteur optique. Seul un connecteur optique est représenté à la fois.
3
Sélection de la référence. Une image de spectre précédemment enregistrée peut être
tracée sur le graphique (numéro
déroulante. Il est possible d'enregistrer des références en appuyant sur le bouton
Add Ref (Ajouter réf.) (numéro
4
Informations sur la configuration. Ce tableau fournit des informations sur les crêtes
détectées et les plages de détection définies (voies).
5
Zone d'outils Autoscan (Scan automatique)
FS42PI
LOGICIEL BRAGGMONITOR PI
1
sur la Fig. 7.5) en la sélectionnant dans la liste
10
sur la Fig. 7.5)
