Pour résoudre ce problème, procédez comme expliqué au paragraphe 3.10.1
"Remplacement d'un adaptateur" à la page 25 ou contactez HBK FiberSensing.
4.3.1.2
Extrémité de fibre réfléchissante
Même si toutes les connexions ont été effectuées correctement, il peut arriver que
l'interrogateur ne trouve aucun capteur sur le réseau. L'une des raisons peut être l'excès
de lumière réfléchie qui sature les détecteurs.

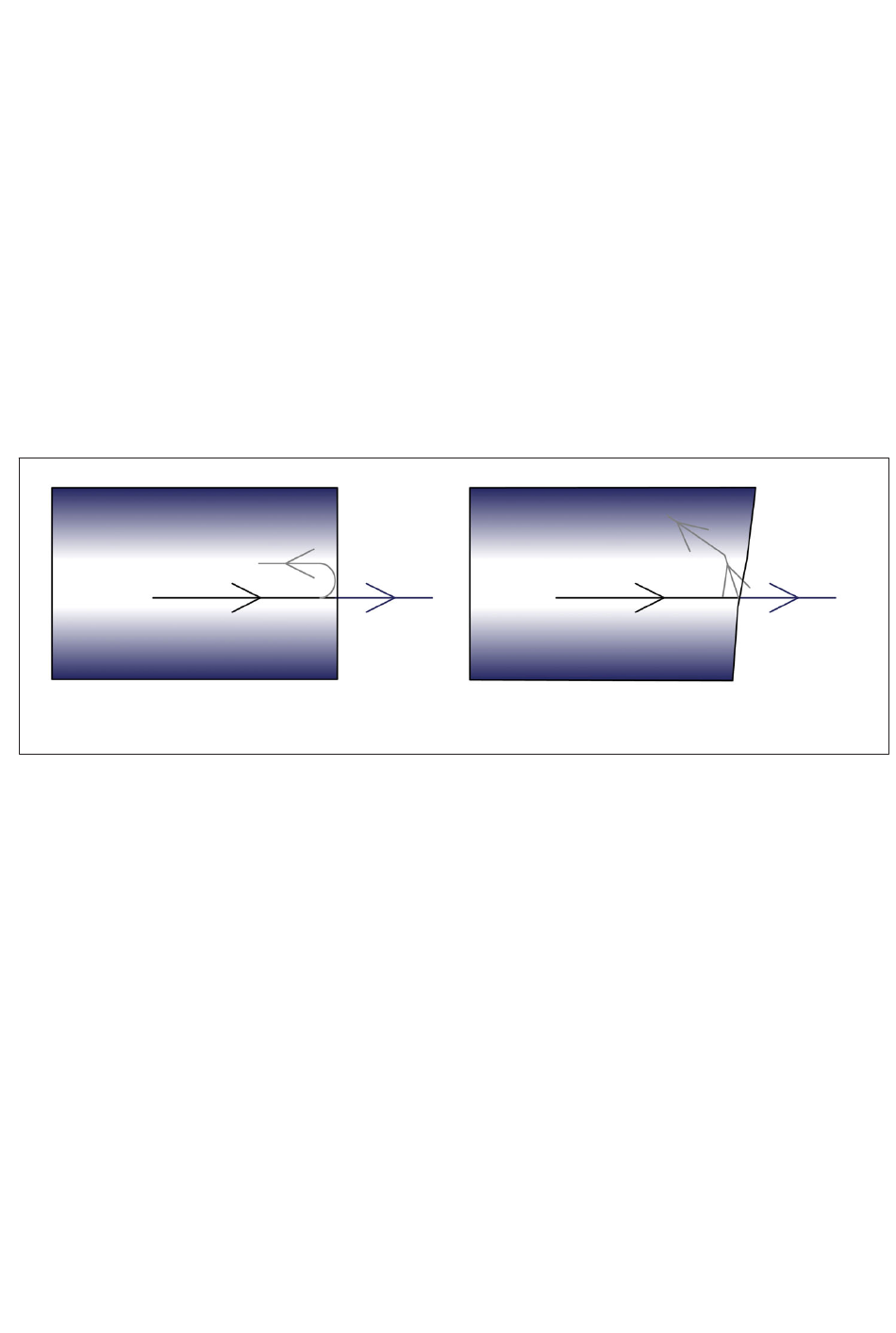

Lorsqu'une fibre est parfaitement coupée (Fig. 4.9, à gauche), une grande quantité de
lumière est réfléchie vers le cœur de la fibre selon un angle qui la dirige droit vers les
détecteurs de l'interrogateur. Si cela se produit, il faut utiliser un gel d'adaptation d'indice
ou une terminaison angulaire. Si vous ne disposez pas de ces derniers, l'extrémité de la
fibre peut être écrasée avec un outil métallique. Cela va détruire la géométrie parfaite
(Fig. 4.9, à droite) et la lumière qui est réfléchie va prendre des directions aléatoires
pour finir à l'extérieur de l'âme de la fibre.
Extrémité de fibre réfléchissante
Fig. 4.9
Extrémité de fibre réfléchissante
4.3.1.3
Fibre coupée
Lorsque la fibre est rompue d'une manière ou d'une autre entre des capteurs branchés en
série, les capteurs qui se trouvent après le défaut peuvent disparaître du spectre optique
et ne seront pas détectés.
Il peut également arriver que la fibre soit coupée, mais pas complètement séparée
(par exemple, la fibre est endommagée dans une zone recouverte de colle). Cela
provoque un effet de Fabry-Pérot : la lumière subit de multiples réflexions à l'intérieur de
la cavité, créant une réflexion de fond sinusoïdale. La Fig. 4.10 montre une représentation
schématique du spectre réfléchi pour ces trois cas présentés.
FS42PI
MESURE
Extrémité de fibre réfringente
