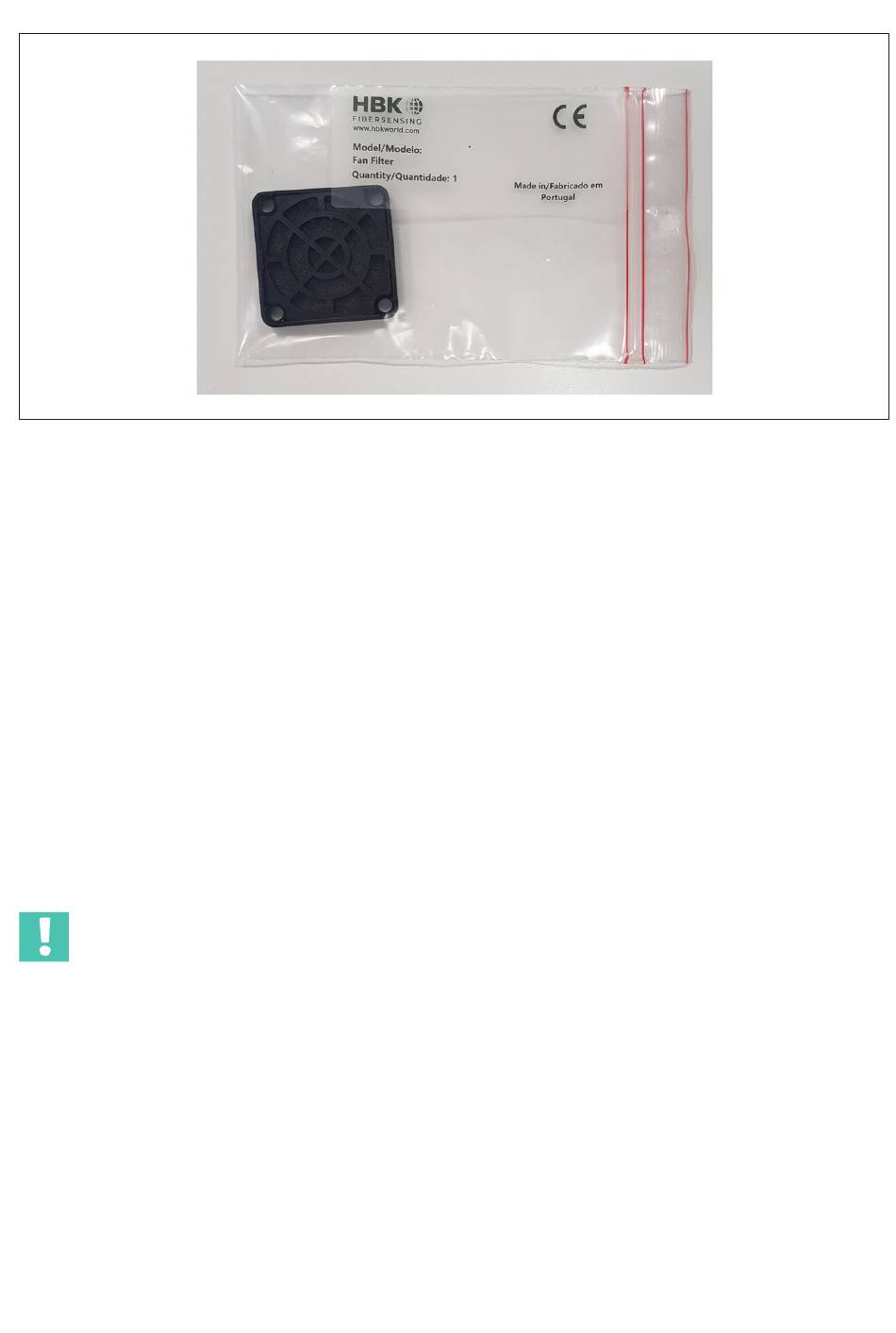

Fig. 3.16
Filtre supplémentaire pour le ventilateur
"
Pour remplacer le filtre, retirez les quatre vis et ôtez le filtre.
"
Installez le nouveau filtre en serrant les quatre vis.
3.10
Panneau amovible de connecteurs optiques
Les connecteurs optiques sont regroupés sur un panneau amovible destiné à protéger
les connecteurs contre les dommages mécaniques et à faciliter le remplacement des
adaptateurs en cas d'endommagement (voir paragraphe 4.3.1.1 "Connecteur cassé" à la
page 32).
3.10.1
Remplacement d'un adaptateur
Si un adaptateur est endommagé, vous devez le remplacer. La référence de commande
est 1-FS80-100 pour les adaptateurs FC/APC et 1-FS80-300 pour les adaptateurs SC/
APC.
Important
Effectuez toujours ces opérations avec l'appareil bien stable sur une surface propre.
"
Pour retirer le panneau, dévissez les quatre vis (numéro
délicatement sur le panneau pour l'extraire (numéro
câbles optiques fragiles pourraient suivre et qu'ils ne peuvent pas être soumis à une
force trop importante car ils pourraient se casser.
FS42PI
FONCTIONNEMENT
1
sur la Fig. 3.17) et tirez
2
sur la Fig. 3.17). Notez que les
25
