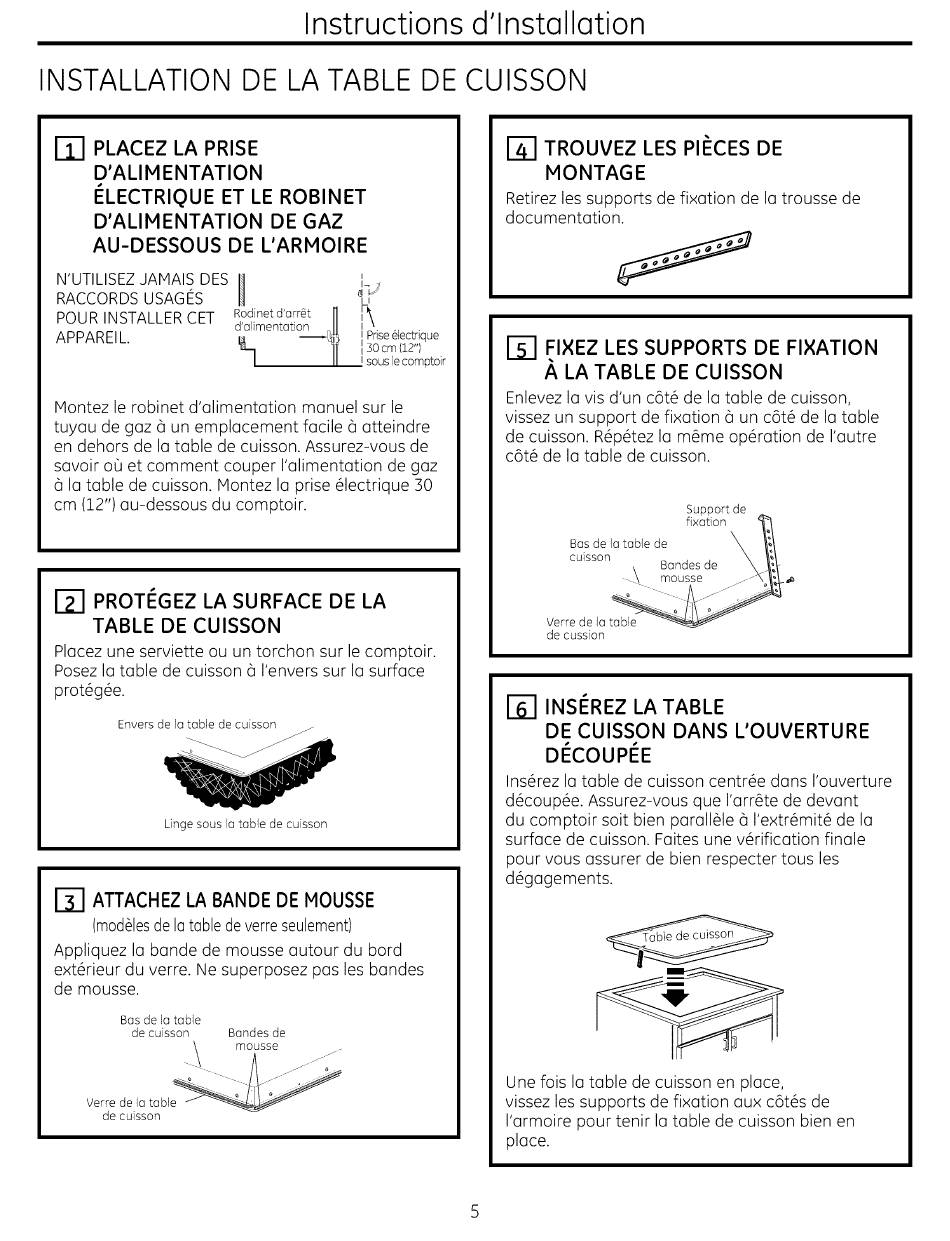

Instructions d'Installation
INSTALLATION DE LA TABLE DE CUISSON
[4] PLACEZ LA PRISE
D'ALIMENTATION
ELECTRIQUE ET LE ROBINET
D'ALIMENTATION DE GAZ
AU-DESSOUS DE L'ARMOIRE
N'UTILISEZ JAMAIS DES
RACCORDS USAGES oo \
POUR INSTALLER CET Rodinet darret !
dalimentation 4 | P r i s e é l e c t
APPAREIL.
—"h
| Prise electrique
| 30cm (12"}
! sous le comptoir
Montez le robinet d'alimentation manuel sur le
tuyau de gaz ad un emplacement facile a atteindre
en dehors de la table de cuisson. Assurez-vous de
savoir ou et comment couper |'alimentation de gaz
a la table de cuisson. Montez la prise électrique 30
cm (12") au-dessous du comptoir.
|
ln x
N de
[4] TROUVEZ LES PIECES DE
MONTAGE
Retirez les supports de fixation de la trousse de
documentation.
off
oo
72
cf
[2] PROTEGEZ LA SURFACE DE LA
TABLE DE CUISSON
Placez une serviette ou un torchon sur le comptoir.
Posez la table de cuisson a l'envers sur la surface
protégée.
Envers de es
Linge sous la table de cuisson
[5] FIXEZ LES SUPPORTS DE FIXATION
A LA TABLE DE CUISSON
Enlevez la vis d'un cété de la table de cuisson,
vissez un support de fixation a un cété de la table
de cuisson. Répétez la méme opération de l'autre
cété de la table de cuisson.
Support de
fixation 4
\
Bas de ja table de \s
cuisson \s
Bandes de Ast
a
\ mousse oN Ns
ma _ a @ \*
o
Verre de la table
de cussion
[3] ATTACHEZ LA BANDE DE MOUSSE
(modeles de la table de verre seulement)
Appliquez la bande de mousse autour du bord
extérieur du verre. Ne superposez pas les bandes
de mousse.
Bas de la table
de cuisson Bandes de
mousse
Verre de ia table
de cuisson
[6] INSEREZ LA TABLE
DE CUISSON DANS L'OUVERTURE
DECOUPEE
Insérez la table de cuisson centrée dans l'ouverture
découpée. Assurez-vous que l'arréte de devant
du comptoir soit bien paralléle a l'extrémité de la
surface de cuisson. Faites une vérification finale
pour vous assurer de bien respecter tous les
dégagements.
q
=< =
t i
Une fois la table de cuisson en place,
vissez les supports de fixation aux cdtés de
'armoire pour tenir la table de cuisson bien en
place.
