MINIset - Barre à 4 projecteurs de 3 LEDs 9W 3 en 1

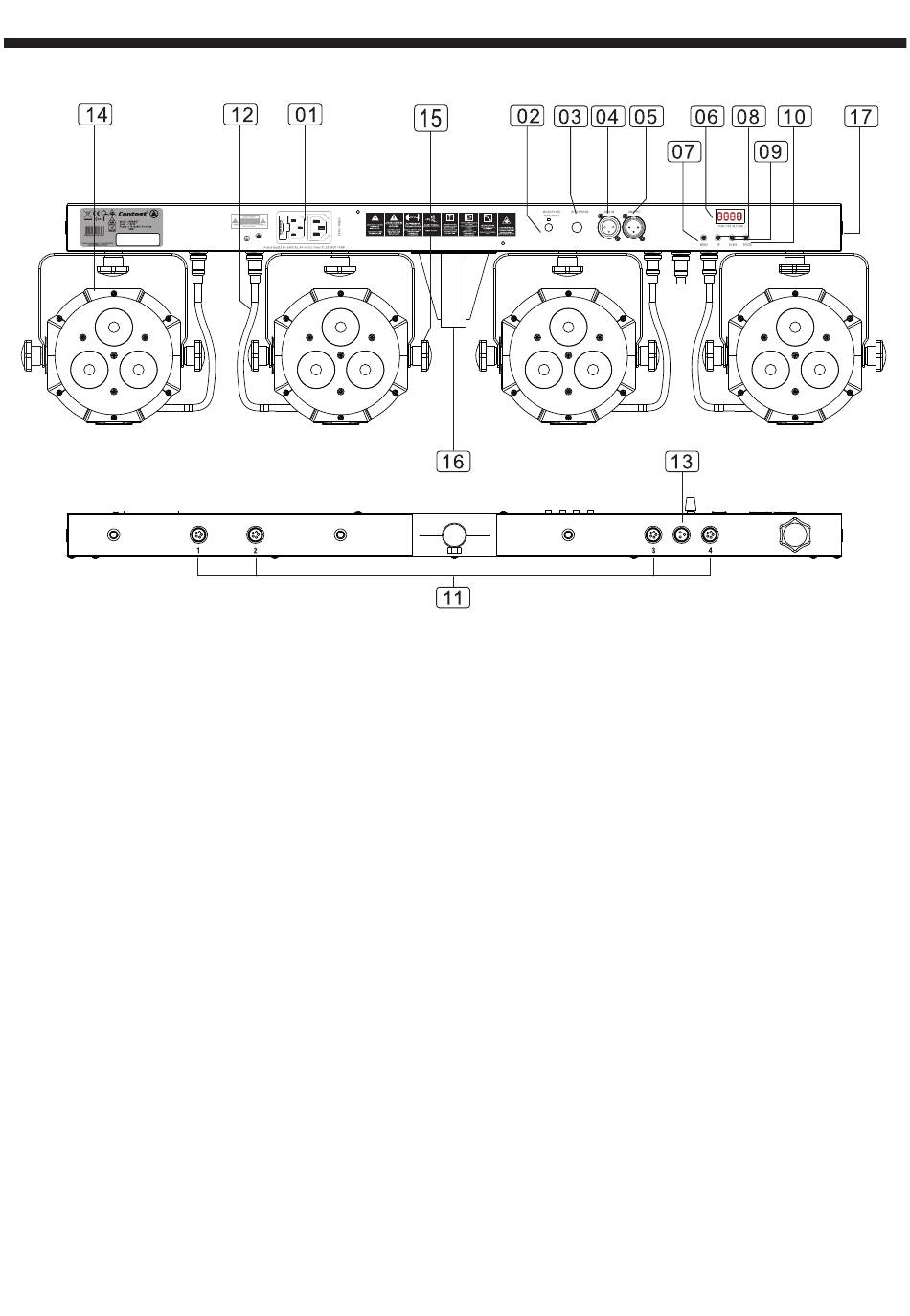

3.3 - Description générale
1- Alimentation
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de l'installation
de l'appareil se trouve bien dans la plage tolérée par ce
dernier. veilliez à ne pas raccorder plus de 20 barres
entre elles.
2- Réglage audio
Permet de régler la sensibilité du microphone intene
pour mieux réagir sur la musique.
3- Microphone
Permet de capter la musique ambiante pour réagir en
mode audio
4- Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
5- Sortie DMX
Utilisez cette fiche pour relier d'autres appareils à votre
boucle DMX.
Câblage identique à l'entrée DMX.
6- Afficheur
Permet de visualiser l'état de l'appareil et du menu
interne.
7- Touche MENU
Permet d'accéder et de se déplacer dans le menu
interne.
Page 4
8 et 9- Touches UP et DOWN
Permettent de faire varier les valeurs de chaque fonction.
10- Touche ENTER
Permet de valider un choix
11- Connections des projecteurs
Permettent de brancher les projecteurs sur la barre
12- Câble de connection :
Permet de d'envoyer la commande en tension depuis la
barre vers le projecteur
13- Connection pour la pédale de commande
Permettent de brancher la pédale de commande fournie
avec le MINIset
14- Projecteur :
Le projecteur est passif il ne peut fonctionner que grâce
à la barre de commande et d'alimentation
15- Molette de réglage :
Permet d'ajuster l'angle du projecteur sur la barre
16- Embase pour pied
Permet de fixer la barre sur le pied fourni avec le MINIset.
Note : Veilliez aux respects des règles de sécurité
locales pour le placement et l'usage des trépieds il en
va de votre responsabilité.
17- Borne de connexion à la terre
cette borne permet de relier la barre à la terre de votre
réseau électrique. Notez que la fiche secteur de votre
appareil dispose d'une connection à la terre.
