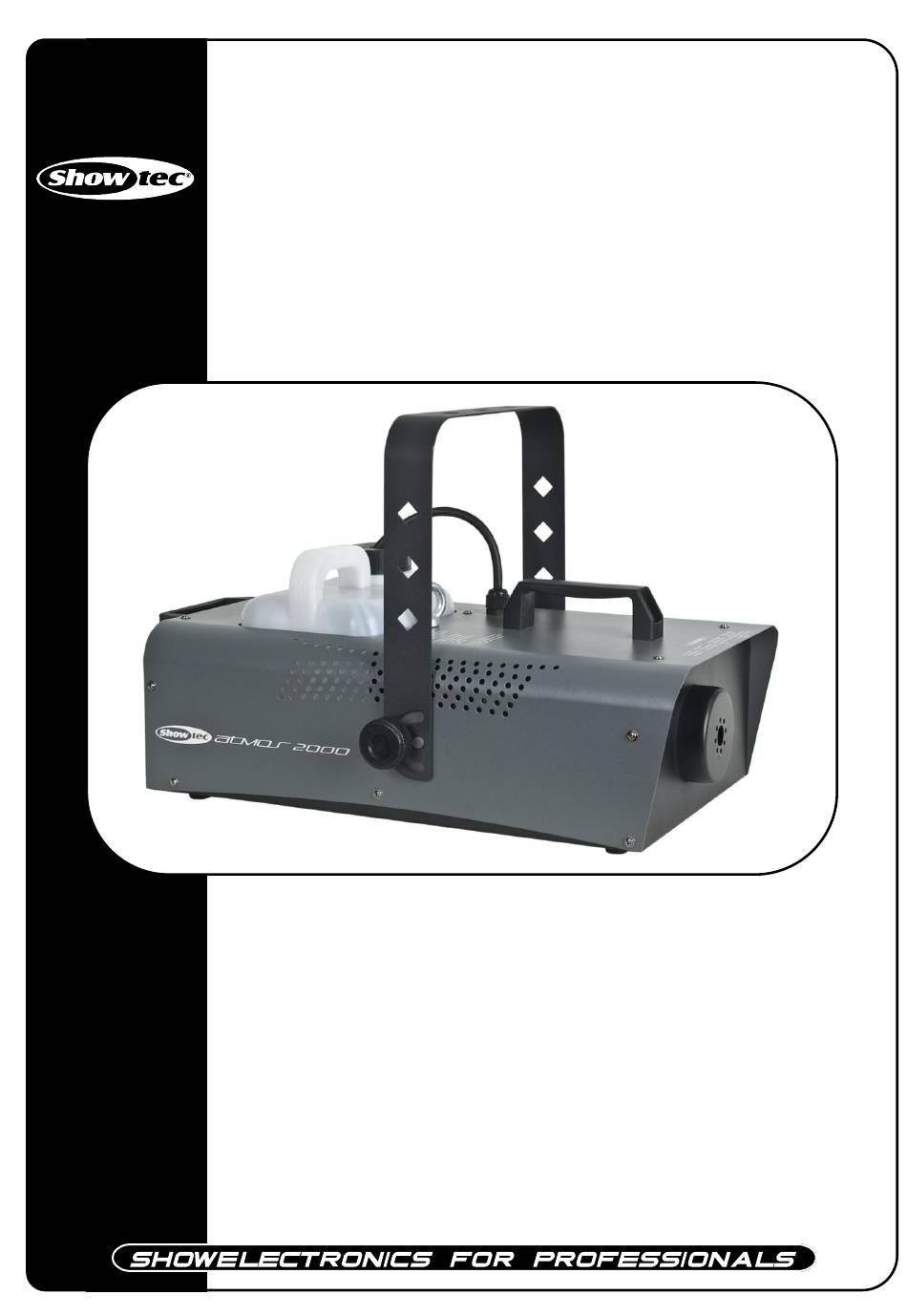

- Page 1 Atmos 2000 ORDERCODE 60873 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 Vous venez d’acquérir un produit bénéficiant de la très haute qualité et des innovations proposées par Showtec. La machine à fumée Showtec Atmos 2000 va vous permettre de créer l’animation dans n’importe quel lieu. Que vous souhaitiez simplement un système plug & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à...
- Page 3 Showtec Showtec Atmos 2000 Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Vue d’ensemble ................................7 Panneau arrière ................................8 Installation ...................................
- Page 4 Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Machine à fumée Showtec Atmos 2000 avec câble d’alimentation de 1,25 m •...
- Page 5 Utilisez toujours un liquide à fumée à base d’eau de grande qualité, comme vous le recommande votre revendeur Showtec. (Liquide à fumée 5 litres, code commande 60603). L’utilisation d’autres liquides peut engendrer des effets de fumée de mauvaise qualité ou provoquer une obstruction ou un rejet du liquide non évaporé.
- Page 6 Laissez l’appareil hors tension et à température ambiante. Si votre machine à fumée Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-la correctement (de préférence dans son emballage d’origine) et renvoyez-la à votre revendeur Showtec pour révision.
- Page 7 exemple un filet ou un câble de sécurité approprié. Lors de la fixation, du démontage ou de la mise en service de la machine à fumée, assurez-vous toujours que la zone située en dessous est dégagée et que son accès est interdit. La machine à...
- Page 8 Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT...

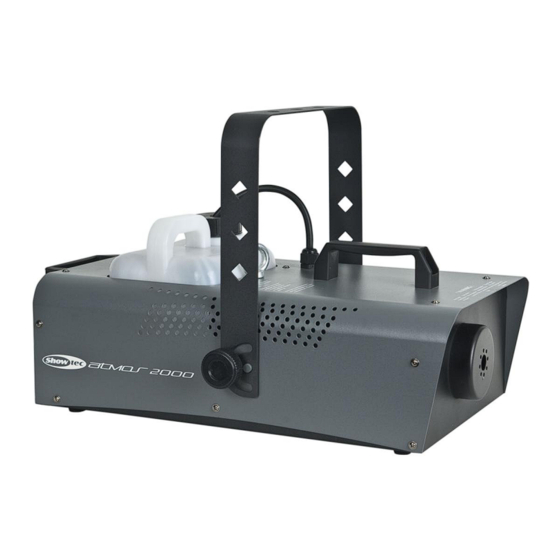

- Page 9 Description de l’appareil Caractéristiques L’Atmos 2000 est une machine à fumée polyvalente de Showtec. • Système de chauffage 2 000 W • Temps de préchauffage approximatif de 6 min. • Volume de sortie de fumée de 1 120 m³ / min.
- Page 10 Panneau arrière 10 11 12 13 Fig. 2 4) Réservoir à liquide 3,2 litres 10) Entrée DMX à 3 broches 5) Entrée de contrôle de la 11) Sortie DMX à 3 broches télécommande câblée 12) DIP switchs DMX 6) ON/OFF 13) LED DMX, clignotant quand un signal DMX est reçu 7) Fusible 10 A / 250 V 8) C.A.
- Page 11 2) Via la télécommande câblée (autonome) 3) Via le protocole DMX512 (1 canal) Contrôle via la télécommande sans-fil 1. Vous pouvez utiliser l’Atmos 2000 avec une télécommande sans-fil. 2. Assurez-vous de bien brancher le récepteur (6) sur le panneau arrière de la machine à fumée.
- Page 12 Plusieurs machines à fumée Atmos (contrôle DMX) Fixez la machine sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air. 2. Utilisez toujours un câble de sécurité (code commande 70140 / 70141). Utilisez un câble XLR à 3 broches pour connecter les machines à fumée Atmos et autres appareils. Raccordez les unités entre elles (Fig.
- Page 13 Les adresses du contrôleur peuvent être définies en faisant glisser les DMX switchs choisis entre #1 et #9. Vous devez savoir que les réglages des adresses DMX sont la somme des valeurs du DIP switch. Une adresse DMX standard pour une machine à fumée Showtec Atmos à 1 canal est définie de la manière suivante : Exemple Machine à...
- Page 14 Tableau de calcul rapide des adresse DMX...
- Page 15 Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge.
- Page 16 Entretien L’Atmos 2000 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Débranchez l’alimentation électrique puis nettoyez son couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’unité dans un liquide. Prenez soin de nettoyer les composants internes une fois par an avec une brosse douce et un aspirateur.
- Page 17 5. Si vous ne parvenez pas à déterminer la cause du problème, arrêtez d’appuyer sur le bouton de la télécommande car cela pourrait abîmer l’unité. 6. Rapportez la machine à votre revendeur Showtec. Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement du contrôleur ou de la carte DMX d’effets lumineux.
- Page 18 Problème Cause(s) probable(s) Solution(s) L’alimentation est défectueuse. • Vérifiez si l’appareil est allumé et les Un ou plusieurs câbles correctement branchés. appareils Le fusible principal a grillé. • Remplacez le fusible. semblent totalement hors d’usage. Les appareils se Le contrôleur n’est pas connecté. •...
- Page 19 Caractéristiques du produit Modèle : machine à fumée Showtec Atmos 2000 Tension : C.A. 230 V - 50 Hz (CE) Consommation : 2 000 W (230 V) Système de chauffage 2 000 W Temps de préchauffage approximatif de 6 min.
