Mode d'emploi

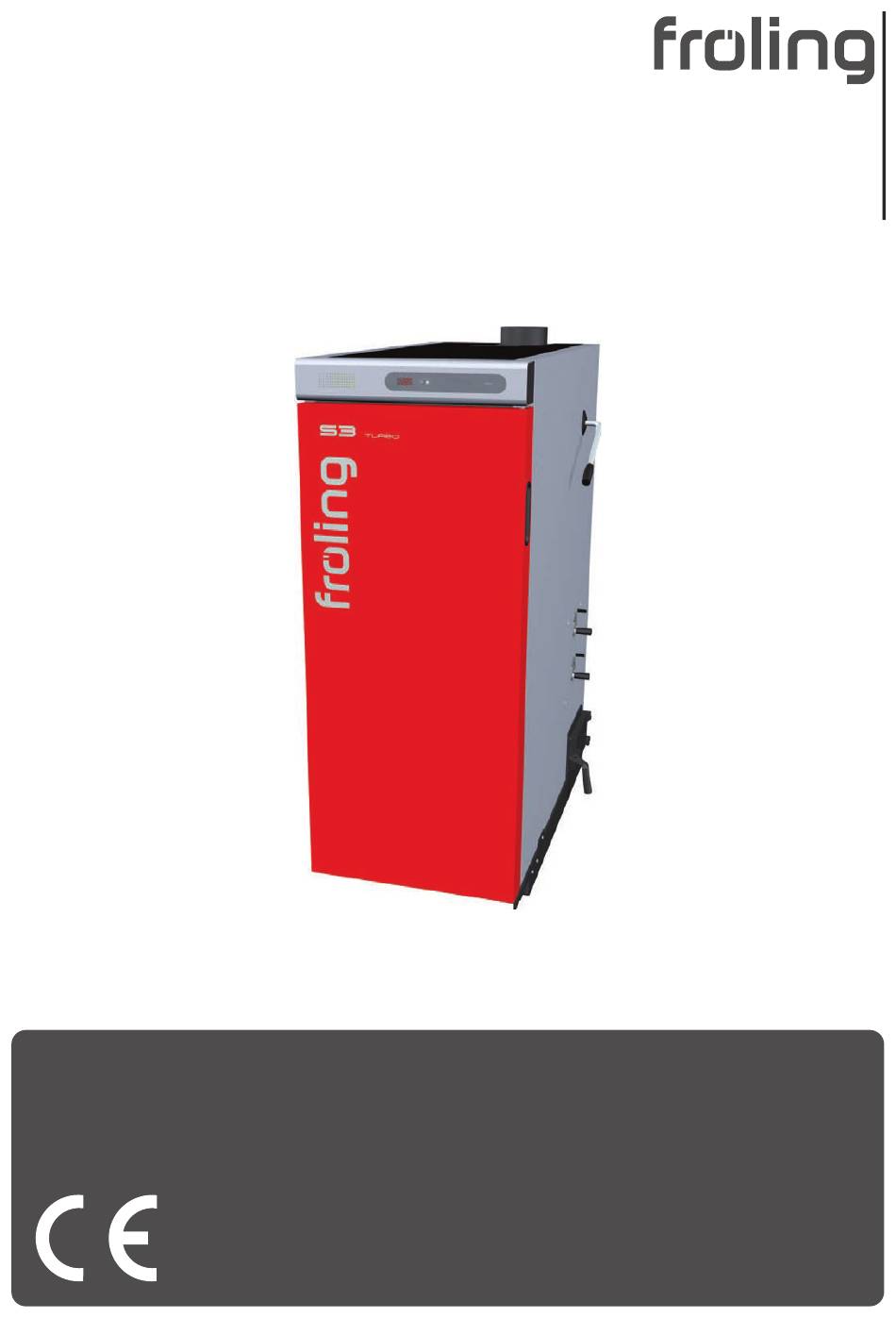

Chaudières à bûches S3 Turbo 18-45
Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur !
Lire et respecter les instructions et les consignes de sécurité !
Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
B0611024_fr | Édition 03/06/2024
Publicité
Manuels Connexes pour Fröling S3 Turbo 18-45
Sommaire des Matières pour Fröling S3 Turbo 18-45
- Page 1 Mode d'emploi Chaudières à bûches S3 Turbo 18-45 Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur ! Lire et respecter les instructions et les consignes de sécurité ! Sous réserve de modifications techniques, d'erreurs typographiques et d'impression ! B0611024_fr | Édition 03/06/2024...
- Page 2 4.7 Commande de la chaudière sur l'écran à touches ................30 4.8 Rajout de bûches ..........................30 4.9 Arrêt de la chaudière..........................31 4.10 Coupure de l'alimentation électrique ..................... 31 4.11 Contrôler le niveau de cendres dans la chaudière................32 B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 3 6.2 Surtempérature ............................. 50 6.3 Pannes avec message de défaut - tableau de commande à touches ..........51 6.3.1 Résolution des problèmes ......................51 6.4 Acquittement du message de défaut..................... 52 B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 4 être retirées par la porte de la chambre de combustion à l'avant de la chaudière. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 5 Touches de navigation pour parcourir les menus et modifier les valeurs des paramètres Touches de fonctions pour l'appel direct de fonctions de la chaudière REMARQUE ! Pour l'affectation des touches, voir le mode d'emploi du régulateur de la chaudière B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 6 Couvercle isolant arrière Couvercle de l'échangeur de chaleur : Ouverture d'entretien pour le nettoyage du système WOS et de l'échangeur de chaleur STB – Limiteur de température de sécurité Interrupteur principal B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 7 à modérées. REMARQUE La situation dangereuse peut survenir, et si les mesures correspondantes ne sont pas observées, elle entraîne des dommages matériels ou environnementaux. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 8 (p. ex. allumage spontané de gaz de distillation lente/déflagration). Par conséquent : r Seul un système d'évacuation de fumée fonctionnant parfaitement garantit le fonctionnement optimal de la chaudière. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 9 ▪ Empiler le bois fendu et le stocker à l'abri des intempéries ▪ Si possible, stocker la quantité de combustible nécessaire pour une journée dans des locaux chauffés (par exemple dans la chaufferie) afin de préchauffer le combustible B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 10 Dans ce cas, une remise en état par un personnel spécialisé est nécessaire. Contacter pour ce faire le service après- vente Froling ou l'installateur. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 11 Prévoir un équipement de protection individuelle conforme aux prescriptions de prévention des accidents. ▪ Pour l'utilisation, l'inspection et le nettoyage : - vêtements de travail appropriés - gants de protection - chaussures rigides - masque antipoussières B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 12 SOUPAPE DE SÉCURITÉ (protection en cas de surchauffe/de surpression) Lorsque la pression de la chaudière atteint un maximum de 3 bars, la soupape de sécurité s'ouvre et évacue l'eau de chauffage sous forme de vapeur. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 13 (p. ex. allumage spontané de gaz de distillation lente / déflagration) et provoquer par la suite des accidents graves. Par conséquent : r N'utiliser que les combustibles indiqués dans la section « Combustibles autorisés » de ce mode d'emploi. AVERTISSEMENT B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 14 Fermer la porte coupe-feu et les portes menant aux locaux d'habitation r Laisser le feu mourir et laisser la chaudière refroidir Recommandation : installer un détecteur de fumée et un détecteur de CO à proximité de l'installation. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 15 Danger de mort due au feu et aux gaz toxiques Comportement en cas d'incendie : r Quitter le local d'installation de la chaudière et fermer la porte r Actionner l'interrupteur d'arrêt d'urgence monté sur site r Appeler les pompiers B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 16 ▪ protection de l'installation contre les morsures ou la nidification d'animaux (rongeurs, p. ex.) ▪ pas de matériaux inflammables dans l'environnement de l'installation ▪ respecter les réglementations nationales et régionales pour l'installation des détecteurs de fumée et de monoxyde de carbone B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 17 être assurée en conséquence. Chaudière fonctionnant sur l'air ambiant Installation d'aspiration d'air (p. ex. installation d'aspiration de poussière centralisée, ventilation du salon) Surveillance de dépression Amenée d'air de combustion de l'extérieur B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 18 Norme de référence Autriche : Directive OIB 3 - Hygiène, santé et protection de l'environnement Allemagne : Modèle d'ordonnance sur les foyers (MFeuV) B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 19 1. Pour le calcul du volume spécifique de l'installation, sur les installations à plusieurs générateurs de chaleur, utiliser la puissance calorifique individuelle la plus petite. 2. Pour les installations à plusieurs échangeurs de chaleur à différentes capacités en eau spécifiques, la plus petite capacité en eau spécifique est la référence. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 20 ▪ Vérifier régulièrement le dosage de l'antigel selon les indications du fabricant ▪ Éliminer le fluide caloporteur protégé contre le gel à la fin de sa durée de conservation et remplir à nouveau l'installation B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 21 Vous trouverez des informations supplémentaires concernant la conception de l'accumulateur dans les instructions de montage de la chaudière. REMARQUE ! Voir la section « Conseils pour l'exécution » des instructions de montage S3 Turbo B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 22 REMARQUE ! Consulter les caractéristiques techniques indiquées dans les instructions de montage pour d'autres informations sur les normes et réglementations, les températures de fumée à l'état propre et autres valeurs de fumée. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 23 La présence de la ou des personnes concernées est indispensable pour la remise conforme du produit. REMARQUE Un dégagement d'eau de condensation pendant la première phase de chauffage n'indique pas un défaut de fonctionnement. r Conseil : disposer éventuellement des chiffons. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 24 4.4.2 Contrôle du tube d'allumage (pour l'allumage automatique) r Avant de remplir la chambre de remplissage, vérifier si le tube d'allumage (A) de l'allumage automatique est encrassé et le cas échéant, le nettoyer B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 25 Trois ou quatre barres dans l'état de chargement signifient que l'accumulateur ne peut accepter que peu de chaleur supplémentaire, voire plus du tout. Dans ce cas, ne pas rajouter de combustible. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 26 69,8 kWh / 3,8 kWh/kg = 18,4 kg Pour chauffer un accumulateur de 2000 litres de 50 °C à 80 °C, il faut environ 18,4 kg de bois de hêtre (eau = 20 %). B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 27 état de fonctionnement « Maintien de feu » (le ventilateur est désactivé) Ä Pendant le maintien de feu, le rendement baisse, les émissions augmentent et la chaudière peut s'encrasser (formation de goudron). B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 28 (2) des tabliers de la chambre de combustion n'est plus visible. Une couche de cendres homogène permet de protéger la chambre de combustion et de faciliter le démarrage. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 29 4.6 Mise en température manuelle des bûches r Fermer la porte de remplissage r Ouvrir la porte d'allumage, placer du papier froissé et allumer B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 30 Ü "Détermination de la quantité de combustible correcte" [} 26] Si le combustible présent dans la chaudière n'est pas encore complètement brûlé ou si des gaz brûlés sont générés en quantité : r Fermer immédiatement la porte de remplissage B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 31 (température de fumée <80°C, température chaudière <65°C) r Éteindre l'interrupteur principal. Ä Le régulateur de la chaudière est éteint. Ä Tous les composants de la chaudière sont hors tension. REMARQUE ! La fonction hors gel n'est plus active. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 32 Avec le tisonnier, faire tomber les cendres de la chambre de remplissage dans la chambre de combustion inférieure r Ouvrir la porte de la chambre de combustion et enlever les cendres au moyen de la pelle à cendres ronde B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 33 Déposer la grille en fonte en deux parties r Supprimer les dépôts de cendres sous la grille en fonte pour permettre une bonne arrivée de l'air secondaire. Ä Conseil : Utiliser un aspirateur à cendres ! B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 34 Laisser le combustible dans la chaudière se consumer r Laisser refroidir la chaudière et arrêter l'interrupteur principal REMARQUE Nous conseillons de tenir un carnet d'entretien selon la norme ÖNORM M7510. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 35 Brosse de nettoyage (Ø54) pour le nettoyage de l'échangeur de chaleur Non compris dans la livraison : Clé plate ou polygonale 13 mm Jeu de tournevis (cruciforme, à fente, Torx T20) Balayette ou brosse de nettoyage Aspirateur à cendres B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 36 Ä En cas d'écoulement de liquides, remplacer les purgeurs d'air rapides REMARQUE ! Le capuchon de purge en plastique (A) doit être lâche (dévisser d'env. deux tours) pour garantir un fonctionnement correct. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 37 Éteindre le ventilateur de tirage. Ä Cela permet d'éviter d'endommager la roue du ventilateur avec la brosse de nettoyage. r Nettoyer le canal des gaz de distillation avec la petite brosse. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 38 Nettoyer les parois de la chaudière avec le racloir plat r Accrocher les tabliers de la chambre de combustion dans leur position originale et fermer toutes les portes de la chaudière B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 39 Supprimer les dépôts de cendre dans les tuyaux au moyen de la brosse de nettoyage. Ä Avant de remonter la brosse de nettoyage, s'assurer qu'elle est enfoncée au maximum. Ä Les poils ne peuvent pas être tournés dans le tuyau. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 40 Monter le couvercle de l'échangeur de chaleur et le couvercle isolant arrière. Ä Utiliser la clé (A) fournie r Ouvrir la porte de nettoyage latérale et enlever les cendres B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 41 Ä Aucune résistance perceptible : Reculer la charnière Ü "Réglage des portes" [} 42] Ä Résistance perceptible avec une ouverture de porte de plus de 3 cm : Avancer la charnière Ü "Réglage des portes" [} 42] B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 42 IMPORTANT : Aligner uniformément la tôle de fermeture et la charnière en haut et en r Une fois le réglage effectué, vérifier à nouveau l'étanchéité des portes, Ü "Vérification de l'étanchéité des portes" [} 41] B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 43 Nettoyer les impuretés et les dépôts du carter du ventilateur de tirage au moyen d'une raclette. r Enlever les cendres produites avec l'aspirateur à cendres. r Poser le ventilateur d’extraction. r Brancher le câble de raccordement et le fixer au moyen d'attaches de câble B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 44 électrostatique de particules r En cas de dépôts visibles de plus de 5 mm, nettoyer le conduit de fumée conformément aux instructions du fabricant du séparateur électrostatique de particules B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 45 être respectées. Dans ce contexte, nous attirons l'attention sur le fait qu'en Autriche, les installations industrielles d'une puissance calorifique nominale de 50 kW et plus doivent être contrôlées tous les ans, conformément à la réglementation sur les systèmes de combustion. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 46 ▪ Manipuler la sonde lambda avec précaution, ne pas la « tapoter » ni la nettoyer avec une brosse métallique REMARQUE ! La sonde lambda n'est présente que sur la S3 Turbo avec régulateur S-Tronic Lambda. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 47 Des perturbations du processus de combustion sont : - L'ouverture des portes de la chaudière - Le tisonnement du combustible - La coupure du tirage par aspiration (par ex. par extraction insuffisante de chaleur) B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 48 Effectuer la mesure au niveau de l'ouverture de mesure prévue à cet effet Ä La disponibilité pour la mesure s'affiche à l'écran Ä Contrôler ce faisant régulièrement l'état d'équilibre : - Température chaudière > 70 °C - Température de la fumée autour de 170 °C env. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 49 (Autriche) ou aux prescriptions légales du pays concerné. r Les matériaux recyclables triés et nettoyés peuvent être apportés à un centre de recyclage. r La chambre de combustion doit être éliminée comme déchets de chantier. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 50 Dès que la température baisse en dessous de 75 °C environ, il est possible de déverrouiller mécaniquement le STB. r Dévisser le capuchon du STB r Déverrouiller le STB en faisant pression avec le tournevis B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 51 Si l'erreur a plusieurs origines ou s'il existe plusieurs possibilités d'y remédier pour une même origine, il est possible de les parcourir à l'aide des touches de navigation. B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 52 Presser la touche entrée Ä La DEL d'état est allumée ou clignote en vert (en fonction de l'état de fonctionnement). - Vert fixe : allumage/chauffage – Vert clignotant : feu éteint B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 53 Notes B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 54 B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 55 B0611024_fr | Mode d'emploi Chaudières à bûches S3 Turbo 18-45...
- Page 56 Adresse du fabricant Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0 +39 (0) 471 060460 +33 (0) 388 193 269 info@froeling.com...
