Section C - Câblage
Câblage du câble de commande
(CTRL) aux en-têtes

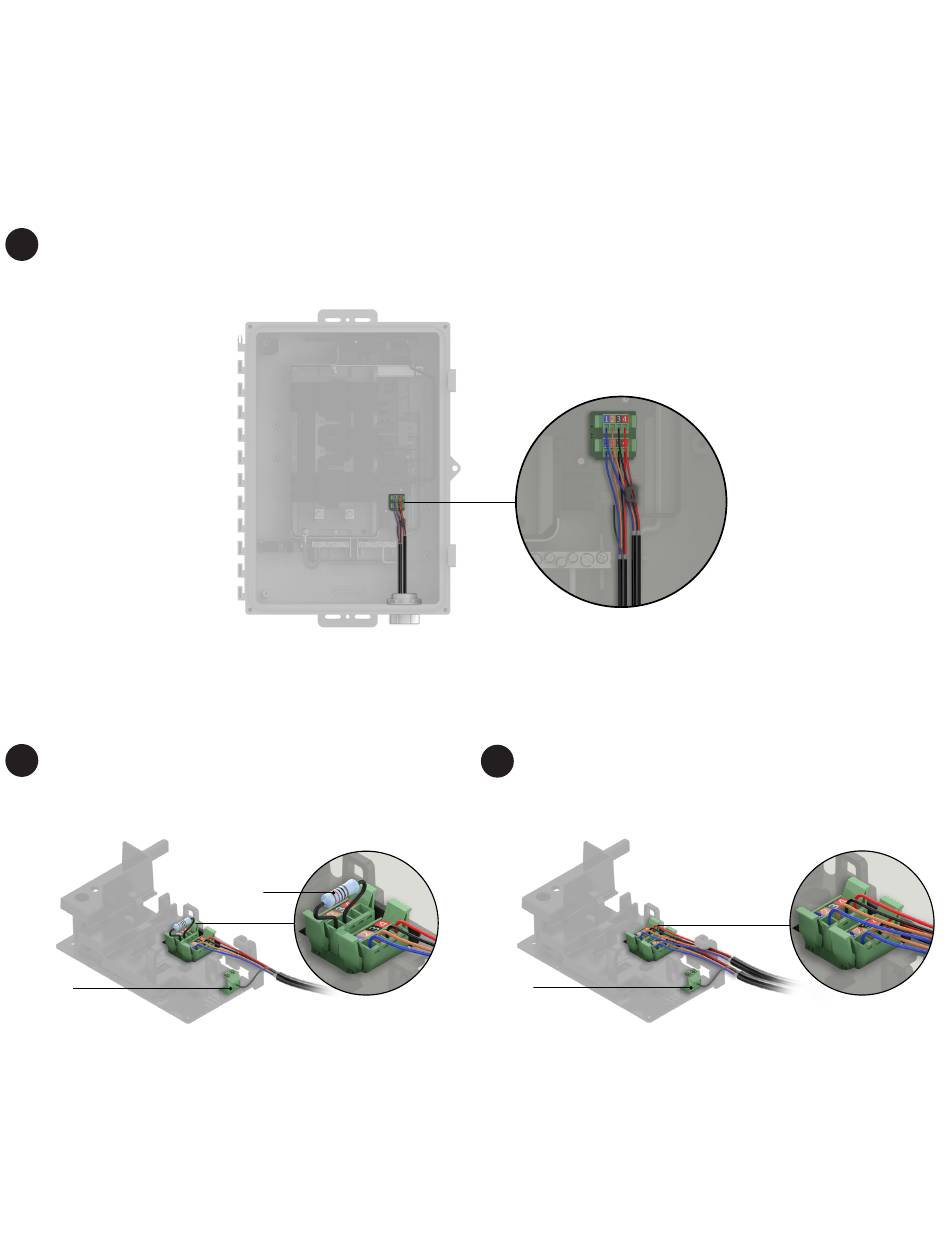

Acheminement des câbles de commande à l'intérieur de l'IQ Combiner 5/5C
3
Configuration 1 : L'IQ Combiner 5/5C est un nœud
4a
de terminaison
Borne de
drainage
1.
N'enlevez pas la résistance de terminaison sur l'en-tête
supérieur.
2.
Câblez le câble de contrôle (CTRL) à l'en-tête inférieur.
27
Résistance de
terminaison
Configuration 2 : L'IQ Combiner 5/5C est un nœud
4b
de non-terminaison
Borne de drainage
1.
Retirez la résistance de terminaison sur l'en-tête supérieur.
2.
Connectez le câble de contrôle (CTRL) aux deux en-têtes.
Guide d'installation rapide de l'IQ Combiner 5/5C
