MAIN
Section C - Câblage
Câblage du câble de commande
(CTRL) aux en-têtes
NOTE : Le câble de commande requis pour l'IQ Battery 5P,
l'IQ Combiner 5/5C et l'IQ System Controller 3/3G doit être
conforme aux normes UL 3003, UL 1277 et UL 83. Le câble de
commande Enphase (SKU : CTRL-SC3-NA-01) a une impédance
optimale et a été validé pour une performance optimale du
système. Les câbles d'autres marques peuvent ne pas avoir
l'impédance caractéristique correcte et, par conséquent, ne pas
fonctionner de manière fiable. Enphase ne peut pas garantir les
performances en cas d'utilisation d'un câble de commande tiers.

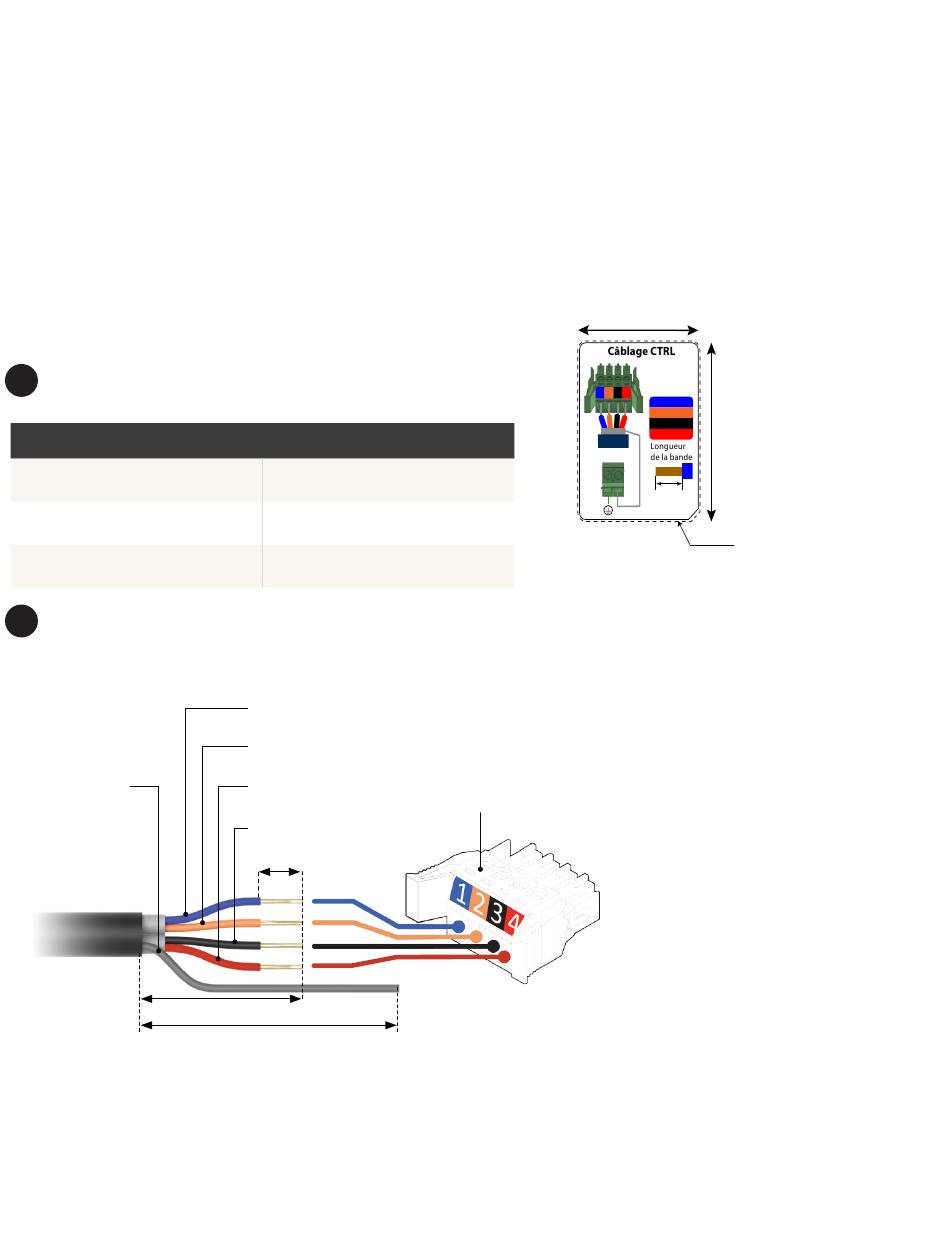

Composants du câble de commande
1
C O M P O S A N T
Fils de signal (bleu, orange, noir, rouge)
Câble de drainage
Résistance de terminaison
Dénudez les câbles pour la connexion
2
SKU Enphase pour le câble de contrôle : CTRL-SC3-NA-01
NOTES (UNLESS OTHERWISE SPECIFIED)
Fil de drainage
1. MATERIAL: 3M 7871 (.002 THICK GLOSS RADIANT WHITE POLYESTER
WITH .0018 THICK #350 ACRYLIC ADHESIVE AND .0032 THICK 55# DENSIFIED KRAFT LINER)
2. COLOUR : BACKGROUND WHITE, BLACK C (R:0, G:0, B:0), GRAY C (R:141, G:141, B:141), BLUE C(R:33, G:64, B:154),
ORANGE C(R:242, G:101, B:34), COPPER C(R:160, G:99, B:0), RED C(R:255, G:0, B:0), DARK BLUE C(R:0, G:43, B:87), GREEN C
3. USE UV RESISTANT INK
4. COMPLETED LABELS TO BE PACKAGED WITH PART NUMBER AND REVISION, MFG CODE AND DATE.
5. SUBMIT ALL ARTWORK PROOF FOR APPROVAL PRIOR TO PRINTING.
6. LABEL MUST BE UL RECOGNIZED (PGDQ2) AND CSA ACCEPTED AS SUITABLE FOR OUTDOOR USE AT TEMPERATURES FROM
-40° TO +85° AND SUITABLE FOR THE SURFACE TO BE APPLIED (PER UL RECOGNIZED COMPONENT DIRECTORY). EACH
LABEL MUST BE MARKED WITH VENDOR'S MARK AS DEFINED IN THE CSA LIST OF ACCEPTED ADHESIVE-TYPE
NAMEPLATES. THE SMALLEST SHIPPING PACKAGE MUST BE MARKED WITH SUPPLIER'S NAME AND UL DESIGNATION.
7. FINISHED PART MUST BE RoHS COMPLAINT (EU RoHS DIRECTIVE 2015/863/EU). MANUFACTURER WILL BE REQUIRED TO
CERTIFY RoHS COMPLIANCE. IF THERE IS A CONFLICT BETWEEN THE SPECIFICATIONS AND RoHS COMPLIANCE, THE
VENDOR MUST CONTACT ENPHASE FOR CLARIFICATION.
8. ALL DIMENSIONS ARE IN MILLIMETERS
9. REFER TO THE ADOBE ILLUSTRATOR FILE (EXTENSION: .ai) FOR MORE DETAILS ON THE COLOURS.
3" ou à couper jusqu'à la gaine,
lorsqu'elle n'est pas raccordée à la
NOTE : Vous pouvez également laisser le 4ème câble CTRL
(câble rouge) non connecté, comme indiqué dans les versions
précédentes de ce guide d'installation rapide.
Guide d'installation rapide de l'IQ Combiner 5/5C
O B J E C T I F
Communication entre les
composants Enphase
Pour la mise à la terre du blindage
du câble de commande
Terminez la chaîne de connexion du
câble de contrôle aux extrémités
CTRL (L)
CTRL (H)
Non utilisé
CTRL (G)
0,3"
.
1
½"
borne de drainage
34 +/- 0,3 mm
1
2 3 4
DRAINAGE
Borne à vis pour le
câble de commande
(couple de 0,2 N m)
C1/C2
1:CTRL(L)
2:CTRL(H)
46 +/- 0,3 mm
3:CTRL(G)
4:
NOT USED
C3
"
5/16
Échelle 1:1
Ligne de découpe
NE PAS imprimer
COLOR
PANTONE COLOR CODE
PANTONE BLACK 6 C
PANTONE 1585 C
PANTONE 2347 C
PANTONE BLUE 072 C
PANTONE 7743 C
PANTONE 280 C
PANTONE COOL GRAY 8 C
26
