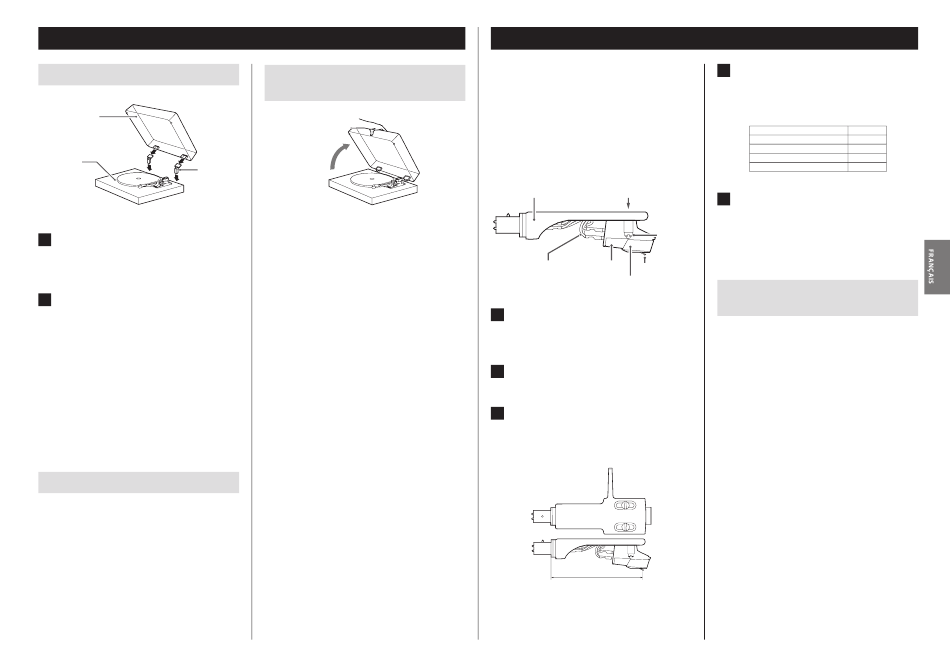

Couvercle anti-poussière
Fixation du couvercle anti-poussière
Couvercle
anti-poussière
Unité
principale
Charnière
1
Insérez les charnières à fond dans les
porte-charnières aux extrémités gauche
et droite de l'arrière de l'unité principale.
2
Alignez le haut des charnières avec les
porte-charnières du couvercle anti-pous-
sière et insérez-les.
o Fermez le couvercle anti-poussière pour la lecture. Comme
cela empêche les sauts causés par les contacts involon-
taires et bloque la pression acoustique externe, le risque de
bruit est moindre.
o N'ouvrez pas ou ne fermez pas le couvercle pendant qu'un
disque est lu. Cela pourrait, par exemple, faire sauter la
pointe.
o Gardez-le fermé autant que possible afin de tenir la pous-
sière à l'écart.
Dépose du couvercle anti-poussière
Maintenez les deux bords du couvercle anti-poussière et soule-
vez-le lentement pour l'extraire, avec les charnières, de l'unité.
Ensuite, retirez les charnières du couvercle anti-poussière.
Ouverture et fermeture du couvercle
anti-poussière
Ouvrir
Ouverture
Tenez le bord avant du couvercle anti-poussière et soule-
vez-le délicatement pour l'ouvrir complètement jusqu'à ce qu'il
s'arrête.
Le couvercle anti-poussière restera ouvert dans cette position.
Fermeture
Abaissez doucement le couvercle anti-poussière jusqu'à ce qu'il
soit fermé.
V Veillez à ne pas vous pincer les doigts,
par exemple lors de l'ouverture et de la
fermeture du couvercle anti-poussière.
Changement de cellule
Pour changer la cellule, commencez par détacher le porte-cel-
lule du bras de lecture.
o Une cellule Sumiko Oyster de type MM est installée dans
l'unité.
o Pour utiliser une cellule Oyster, retirez toujours la pointe
de la cellule avant de détacher la cellule elle-même du
porte-cellule et d'y fixer la nouvelle cellule.
Retirez le capuchon de la pointe en le tirant par l'avant de
la cellule et en l'inclinant légèrement vers le bas. Veillez à ne
pas toucher le porte-pointe ni la pointe elle-même.
Porte-cellule
Vis
Écrous
Fils de porte-cellule
Cellule
Pointe,
porte-pointe
Capuchon de pointe
1
Déconnectez de la cellule les fils du
porte-cellule.
2
Desserrez les vis et retirez la cellule.
3
Montez la nouvelle cellule et serrez les
vis.
Voir l'illustration ci-dessous pour la position des vis après
montage.
52,8 ±0,5 mm
4
Raccordez les contacts du porte-cellule
à la cellule.
o Les signaux et les couleurs des fils de la cellule sont
représentés ci-dessous.
Signal
Couleur
Canal gauche +
Blanc
Canal gauche −
Bleu
Canal droit +
Rouge
Canal droit −
Vert
5
Équilibrez le bras de lecture et réglez la
force d'appui.
Suivez les procédures décrites dans « Équilibrage du bras
de lecture et réglage de la force d'appui » en page 23.
Précautions à prendre lors du remplace-
ment de la cellule
Le poids des cellules pouvant être utilisées avec cette unité est
limité. Voir « Bras de lecture » en page 28. Lors du remplace-
ment du porte-cellule, vérifiez dans cette même page le poids
acceptable pour la cellule (avec le porte-cellule fourni).
Utilisation de cellules MC
L'amplificateur égaliseur intégré à cette unité est destiné à l'em-
ploi avec des cellules MM. Il ne convient pas aux cellules MC.
Pour utiliser une cellule MC, connectez cette unité par exemple
à un amplificateur égaliseur phono prenant en charge les
cellules MC ou à un amplificateur avec un connecteur d'entrée
phono MC. Ensuite, réglez le commutateur PHONO EQ (sortie
audio) de cette unité sur THRU.
25
