5. Doble el extremo exterior de la sección de abordaje hacia atrás hasta que se vean los anillos y las correas de con-
exión inferiores unidas en el área de la cueva. Alinee con los anillos en la parte posterior de la sección de abordaje y
conecte sin apretar dejando 3-4 pulgadas (10 cm) de cola después de la hebilla. Consulte las instrucciones de la correa
E-3 y E-5 a continuación para obtener detalles sobre el funcionamiento de la hebilla. No apriete en este momento.
Despliegue la sección de embarque para que quede plana nuevamente.
6. Repita los pasos del 5 para la sección de tobogan. Doble el extremo de la corredera hacia atrás lo suficiente para
alinear y conecte sin apretar las 7 correas de conexión inferiores a los anillos correspondientes en la parte posterior de
la corredera, dejando las conexiones sueltas. Regrese la sección deslizante a su posición original. No inflar.
7. Conecte las secciones del tablero y del tobogán donde se tocan en la parte superior central de la base. Fije la cuerda
trenzada de 3 m (10 pies) al anillo de anclaje en un lado, luego ate las secciones de tablones y deslice juntas sin apretar
pasando la cuerda trenzada a través de bucles de cincha en lados alternos de la conexión. Tire del exceso de holgura
de la cuerda trenzada, pero deje algo de espacio para la expansión. La conexión se apretará cuando las secciones
estén infladas. Asegure la cuerda trenzada al anillo de anclaje correspondiente en el lado opuesto, pero deje al menos 6
pulgadas (15 cm) de holgura en cada lado para la expansión. Esto se ajustará después de la inflación.

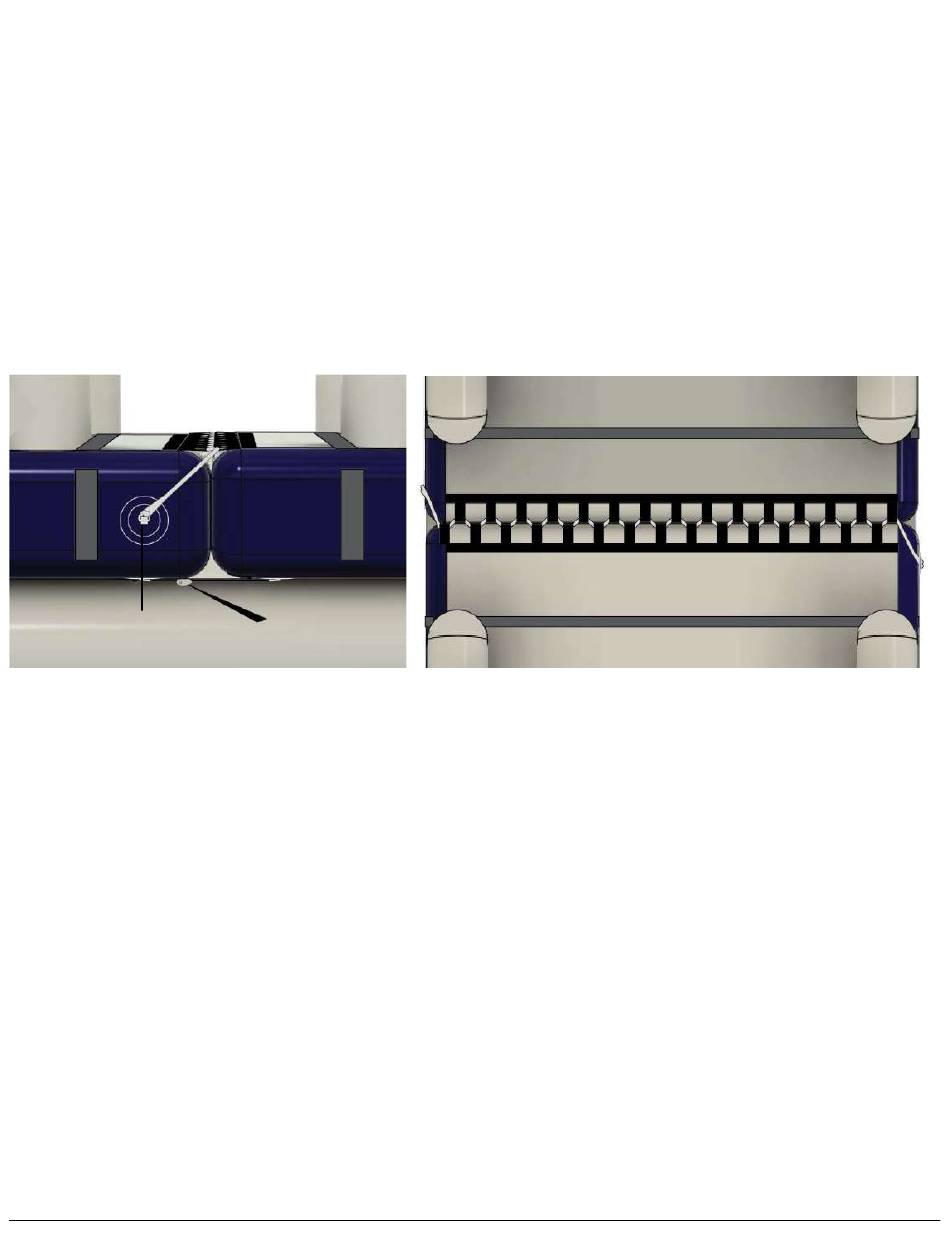

VISTA LATERAL DE LA CONEXIÓN
Sección de
Embarque
Anillo de ancla
8. Infle parcialmente el tobogán y las secciones de abordaje. Inserte la manguera de la bomba de aire con los acceso-
rios de la válvula HR en la válvula de abordaje [2] y la válvula deslizante [3] e infle cada una aproximadamente un 75 %
a la presión de trabajo que se muestra en la Tabla 1. Cada sección debe tomar forma, pero permanecer ligeramente
suave.
9. Infle completamente la sección de la base. Inserte la manguera de la bomba de aire con el accesorio de la válvula
HR en la válvula de la base principal [1] ubicada en la pata vertical de la base. Use la bomba para inflar la base principal
[1] a la presión de trabajo, como se muestra en la Tabla 1. A medida que la base se infla, levantará las secciones de
abordaje y deslizamiento, que deben permanecer centradas en la parte superior de la base.
10. Infle por completo las secciones de abordaje y deslizamiento. Inserte la manguera de la bomba de aire con el
accesorio de la válvula HR en la válvula de abordaje [2] y la válvula deslizante [3] e infle cada una a la presión de trabajo
como se muestra en la Tabla 1.
11. Infle los tubos de seguridad en las secciones de deslizamiento y abordaje. Inserte la manguera de la bomba de aire
con el accesorio de la válvula HR en las válvulas del tubo de seguridad [4] ubicadas en el extremo inferior de los tubos
de seguridad en cada sección. Use la bomba para inflar los tubos de seguridad [4] a la presión de trabajo como se
muestra en la Tabla 1.
12. Sujete las correas de conexión del medio a las secciones de deslizamiento y abordaje en el brazo del medio. Hay 2 anillos
en cada brazo, 4 en total. Tenga en cuenta las instrucciones de fijación de la correa E-1 y E-2 a continuación. Una vez que las
correas estén unidas a las secciones del tobogán y del tablero, utilícelas para conectarlas de forma segura a los anillos corre-
spondientes en cada brazo de la base. Tenga en cuenta las instrucciones de conexión de la correa E-3 a E-5 a continuación.
24
Sección de
Tobogan
VISTA SUPERIOR DE LA CONEXIÓN
Bucles de cincha -
Sección de Embarque
Bucles de cincha -
Sección de Tobogan
www.aquaglide.com
