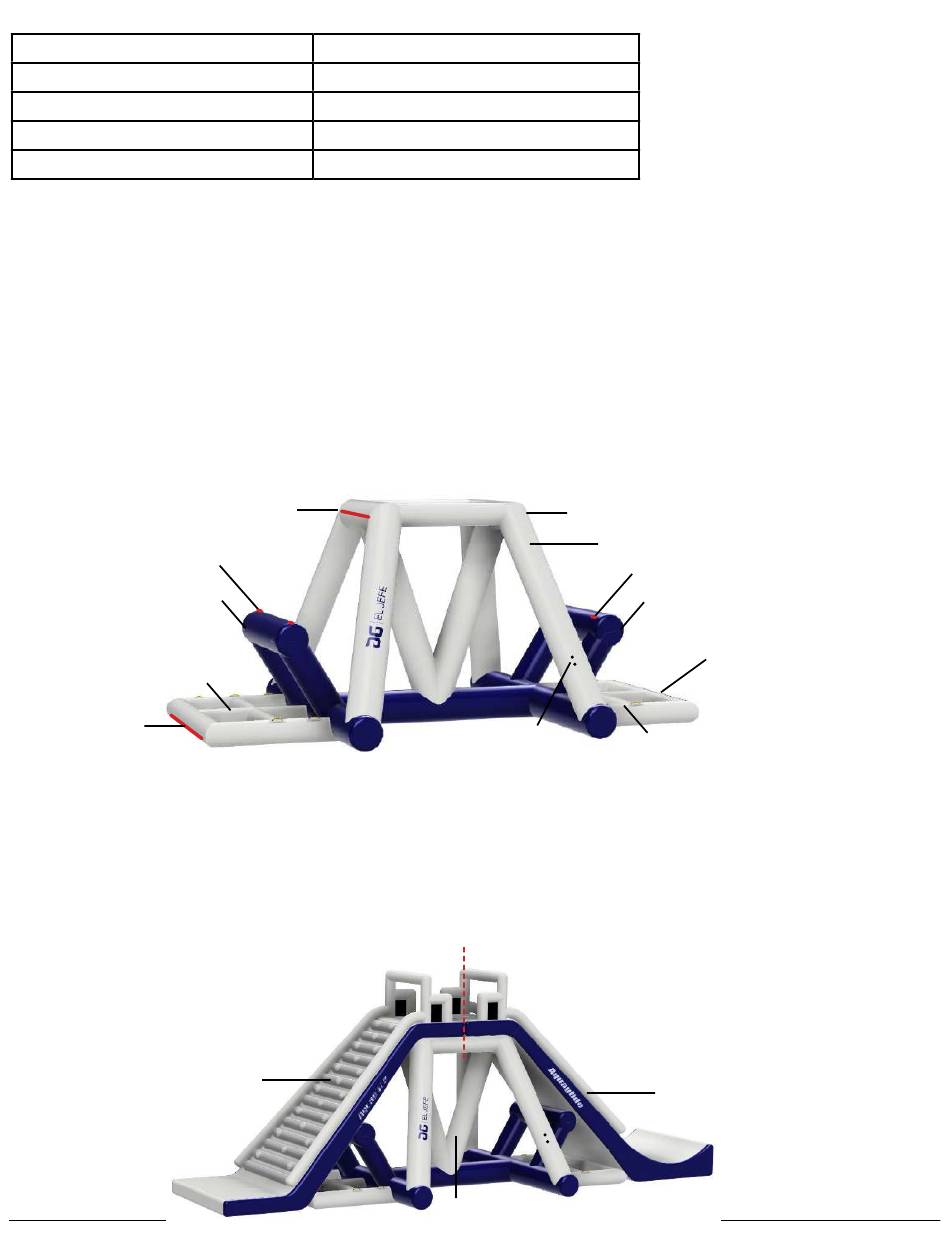

Cuadro 1 - Presión de trabajo por cámara - El Jefe TR
Válvula [Orden de Inflado]
Base
[1]
Embarque [2]
Tobogan [3]
Tubos de seguridad [4]
Ubique un área grande y plana con acceso a un tomacorriente para la bomba eléctrica. La mejor posición de insta-
lación es un terreno nivelado cerca del agua para facilitar el lanzamiento. Debido al tamaño de este artículo, normal-
mente es necesario deslizarlo desde la posición de configuración al agua. Asegúrese de que no haya protuberancias
afiladas que puedan dañar el artículo antes de que llegue al agua. Se recomienda colocar lonas limpias y resbaladizas.
Esto ayudará a que el artículo se deslice sin fricción excesiva, pero no lo protegerá contra daños por protuberancias
afiladas. Para facilitar el almacenamiento futuro, tenga en cuenta el método de plegado original de cada segmento a
medida que se desempaqueta. Este producto es un conjunto de varias partes. Es mejor realizar algunos pasos de
montaje antes del inflado.
1. Despliegue la sección base de El Jefe ubicada en el cuadro 1 de 3 y colóquela en el área de instalación. No inflar.
2. Fije las correas de conexión inferiores a la base en el extremo exterior de cada área de la cueva de malla. Hay 7
anillos en cada extremo, 14 en total. Tenga en cuenta las instrucciones de fijación de la correa E-1 y E-2 a continuación.
Anillos de conexión superiores (4)
Anillos de conexión
intermedios (2)
Brazo medio
Cueva de malla
Anillos de
conexión
inferiores (7)
3. Despliegue la sección de embarque de El Jefe ubicada en la casilla 2 de 3. Coloque la sección de embarque sobre
la base como se muestra a continuación. El extremo interior de la sección de tablas debe estar centrado en la base. No
inflar.
4. Despliegue la sección de tobogan de El Jefe. Coloque la sección deslizante sobre la base de acuerdo con la imagen
que se muestra. El extremo interior del tobogán debe tocar el extremo interior de la sección de abordaje y estar centra-
do en la base. No inflar.
Sección de
Embarque
23
Presión de trabajo en psi (bar)
1.8psi (0,124 bar)
1.1 psi (0,076 bar)
1.1 psi (0,076 bar)
1.8 psi (0,124 bar)
Válvulas de inflado
Centro
Sección Base
Anillos de conexión superiores (4)
Base
Sección
Anillos de conexión intermedios (2)
Brazo medio
Anillos de
conexión
inferiores (7)
Cueva de malla
Sección de
Tobogan
