Ö Les portées d'étanchéité en plastique PFA ont tendance à
fluer. Tenir compte de l'étiquette jaune appliquée sur la vanne
à boisseau sphérique, voir chapitre « 1.4 Avertissements sur
l'appareil ». Une fois la vanne montée sur la canalisation,
finaliser le serrage des vis sur le corps de vanne
conformément aux couples de serrage prescrits, voir
tableau 15-1 au chapitre « 15.1.1 Couples de serrage ».
Ö Des évents sont vissés dans les raccords d'échappement d'air
des appareils pneumatiques et électropneumatiques afin de
garantir l'évacuation de l'air produit vers l'extérieur
(protection contre une surpression de l'appareil).
De plus, des évents laissent également pénétrer l'air
(protection contre une dépressurisation de l'appareil).
Ö Placer l'évent sur le côté opposé au poste de travail du
personnel d'exploitation.
Ö Lors du montage des accessoires, s'assurer qu'ils peuvent être
manipulés depuis le poste de travail du personnel
d'exploitation.
5.4.2 Montage de la vanne à boisseau
sphérique
Nota
La vanne à boisseau sphérique est revêtue de PFA.
Ö Manipuler la vanne à boisseau sphérique avec une grande
précaution et tenir compte des instructions relatives aux
raccords à brides.
Avant et pendant le montage, protéger tout particulièrement les
surfaces revêtues de la vanne.
Ö Laisser la vanne à boisseau sphérique dans son emballage
d'origine pour la transporter jusqu'au site d'installation où
elle sera déballée.
Ö Sur le site d'installation, soulever la vanne à l'aide d'un
appareil de levage approprié, voir chapitre « 4.3 Transport
et levage de la vanne à boisseau sphérique ».
Ö Maintenir la vanne à boisseau sphérique fermée sur la
canalisation pendant toute la durée du montage.
Ö Avant de commencer le montage, retirer les capuchons
placés sur les ouvertures de la vanne à boisseau sphérique.
Ö Respecter le sens d'écoulement à travers la vanne à boisseau
sphérique. Une flèche est coulée sur la vanne à boisseau
sphérique pour indiquer le sens d'écoulement ; l'absence de
flèche signifie que la vanne peut être traversée dans les deux
sens.
Ö Nettoyer les portées d'étanchéité sur la vanne à boisseau
sphérique et sur la canalisation.
Ö Utiliser des joints de brides adaptés.
Nota
Les portées d'étanchéité sur le corps de la vanne à boisseau
sphérique sont revêtues d'une matière plastique.
Ö Il est recommandé d'utiliser des joints de brides en PTFE.
Ö Les portées d'étanchéité des contre-brides sont lisses.
Si des brides de forme différente sont souhaitées, contacter
SAMSON PFEIFFER.
EB 20b_FR
Édition Décembre 2023
Sous réserve de modifications des dimensions et des types.
ATTENTION
Toute déformation de la canalisation endommage la vanne à
boisseau sphérique !
Ö Éviter de déformer les canalisations ou les redresser.
Ö Visser la vanne à boisseau sphérique sur la canalisation sans
générer de tension.
Ö Une fois la vanne à boisseau sphérique montée sur la
canalisation, l'ouvrir lentement.
ATTENTION
Risque d'endommagement de la vanne à boisseau sphérique
en cas d'augmentation brutale de la pression résultant en une
vitesse d'écoulement élevée !
Lors de la mise en service, ouvrir lentement la vanne à boisseau
sphérique sur la canalisation.
Ö Vérifier le bon fonctionnement de la vanne à boisseau
sphérique.
5.4.3 Instructions de montage pour les
vannes à boisseaux sphériques
revêtues à passage droit équipées
d'une chemise de réchauffage
Nota
Lors du montage de vannes à boisseaux sphériques revêtues
équipées d'une chemise de réchauffage sur la canalisation,
veiller à ce que la canalisation soit droite à la sortie de la vanne.
− Si les vis assemblant les différentes parties du corps doivent
être resserrées, repousser la chemise de réchauffage de la
vanne sur la section de sortie de la vanne.
− Afin de ne pas avoir à couper le câble de chauffage, utiliser
des raccordements flexibles pour raccorder la chemise de
réchauffage au câble de chauffage.

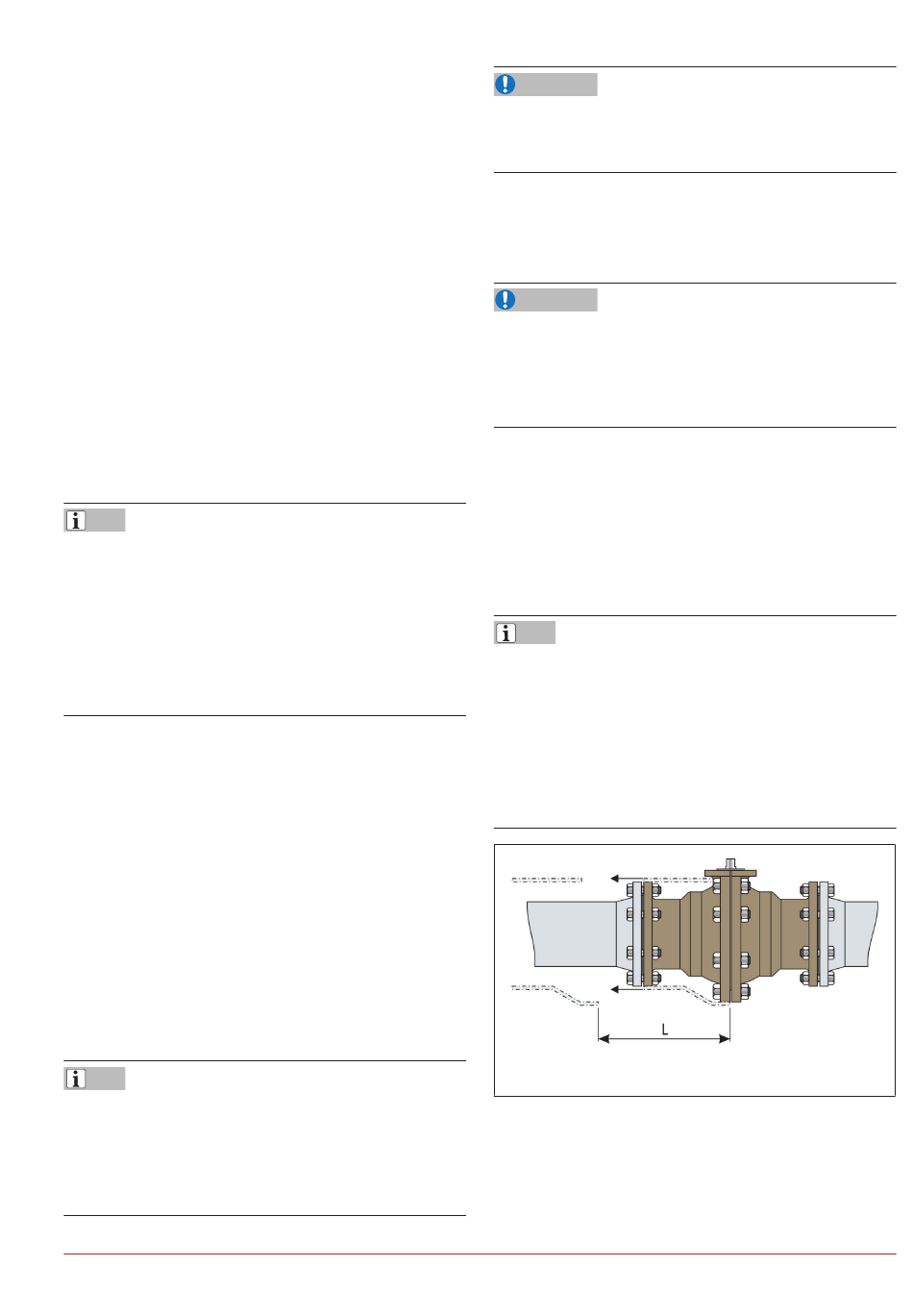

Fig. 5-1 : Section de sortie
Montage
5-3
