2.3
Montage de l'unité
L'unité, pour fonctionner, requiert l'exécution de deux trous
Ø162 placés comme indiqué sur le gabarit de perçage ;
La longueur maximum permise pour les trous est de
1 mm et on ne peut pas effectuer des tournants. Il est
nécessaire d'utiliser les grilles fournies, ou des grilles
avec les mêmes caractéristiques.
Le perçage du mur doit être effectué en utilisant des outils
appropriés pour faciliter le travail et éviter des dommages
ou dérangements excessifs au client. Les meilleurs
instruments pour effectuer des trous de grand diamètre
sur les murs sont des foreuses spéciales (appelées
«  carotteuses  ») avec un couple de torsion élevé et une
vitesse de rotation réglable en fonction du diamètre du trou
à faire et du matériau. Pour éviter de diffuser des quantités
importantes de poussières ou de détritus dans le milieu, les
« carotteuses » peuvent être couplées avec des systèmes
d'aspiration formés essentiellement d'un aspirateur à relier
à un accessoire (type ventouse) à mettre contre la pointe
de perçage.
Pour effectuer le perçage, agir comme indiqué ci-dessous :
-
Placer le gabarit de perçage fourni contre le mur en
respectant les distances minimales : du plafond, du sol
et des parois latérales indiquées sur le gabarit même,
qui peut être tenu en position avec du papier collant.
-
Avec une petite foreuse ou un poinçon, tracer avec le
plus grand soin le centre des trous à faire avant de les
effectuer.
-
Pratiquer au moyen d'une pointe carotteuse les deux
trous pour l'entrée et la sortie de l'air.
Ces trous doivent avoir une légère inclinaison vers le
bas pour empêcher d'éventuels retours d'eau des
conduits.

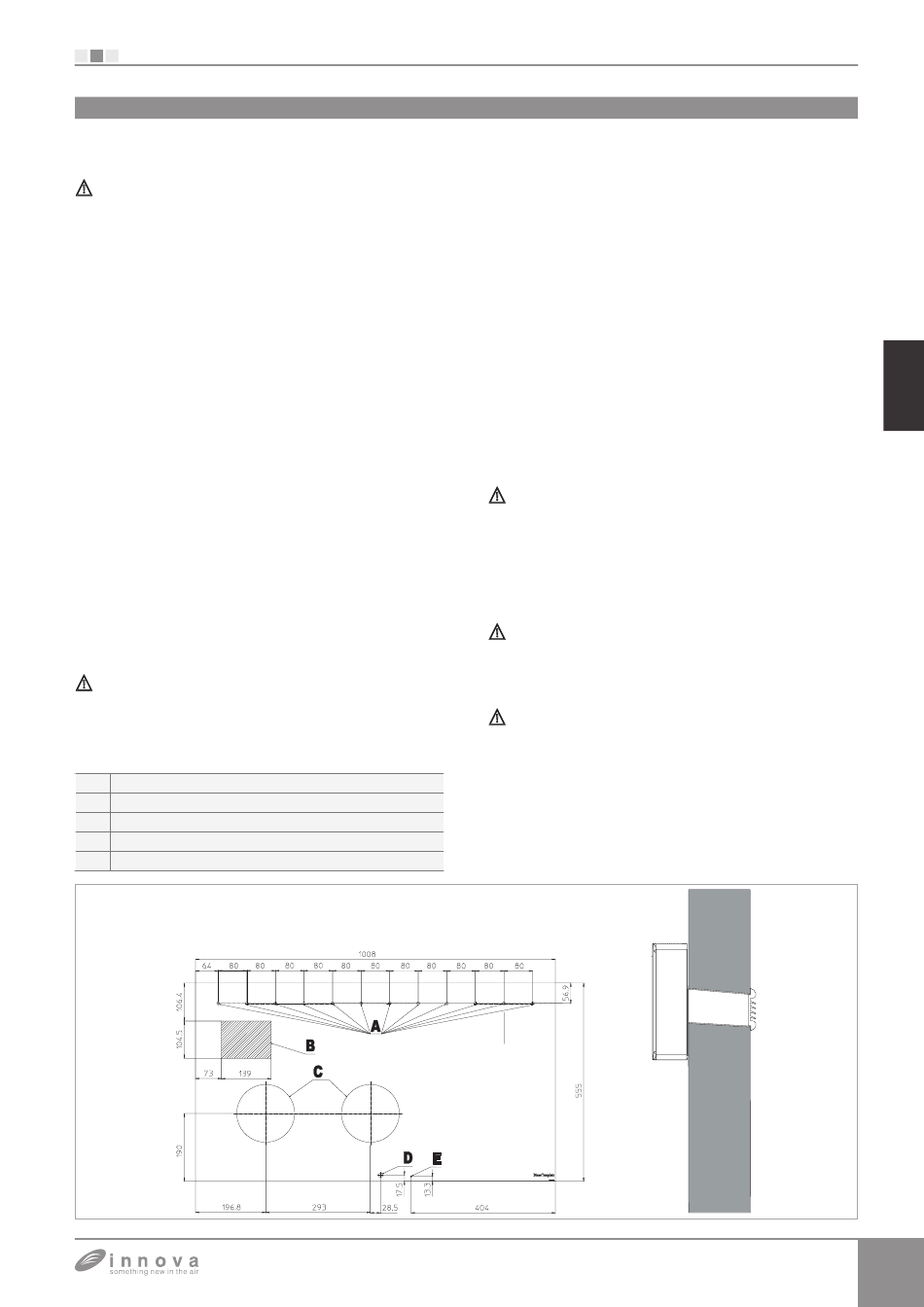

A
Trous pour tasseaux M8
B
Zone préposée au raccordement électrique
C
Trous pour la canalisation de l'air Ø162 mm
D
Évacuation de la condensation Ø14 mm
E
Trou de l'étrier anti-levage
La plupart du matériel enlevé est expulsé vers l'extérieur, par
conséquent il faut éviter qu'il ne tombe sur des personnes
ou des objets en dessous. Pour éviter le plus possible
d'endommager l'enduit, il faut effectuer avec extrême
prudence la partie finale du trou en diminuant un peu la
pression exercée sur la carotteuse.
Effectuer les 6 trous correspondants à l'ancrage de l'étrier
de fixation au mur comme indiqué sur le gabarit de perçage.
Le plus grand poids de l'appareil se trouve à droite, par
conséquent il est préférable d'assurer une fixation plus
solide de ce côté. Les 6 tasseaux fournis imposent
l'exécution de trous d'un diamètre de 8 mm.
Dans
tous
les
cas,
il
attentivement les caractéristiques et la consistance du
mur pour déterminer le nombre de fixations nécessaire
et l'éventuel type de tasseaux spécifiques à certaines
situations. En cas d'installations sur du placoplâtre ou
des murs à faible consistance, utiliser éventuellement
à l'extérieur un étrier capable d'assurer le soutien de la
machine en toute sécurité.
Le fabricant ne peut être tenu responsable d'éventuelles
mésestimations de la consistance structurelle de
l'ancrage fait par l'installateur. Nous invitons en
conséquence à effectuer cette opération avec la plus
grande attention, car, si elle est mal faite, elle peut
provoquer de très graves dommages aux personnes
et aux biens.
En cas d'appareils en pompe de chaleur pour lesquels
une évacuation de la condensation encastrée dans
le mur n'a pas été prévue, il faut, pour permettre le
drainage de la condensation, faire un trou passant
dans la position indiquée sur le gabarit de perçage.
Le gabarit de perçage indique également un trou pour
fixer la machine au mur au moyen d'un étrier anti-
levage déjà présent sur la machine.
INSTALLATION
est
nécessaire
d'examiner
FR
9
