INSTALLATION
2.7
Raccordement électrique
L'appareil est pourvu d'un câble d'alimentation avec fiche
(raccordement type Y, le câble ne peut être remplacé que
par le fabricant, le centre d'assistance ou un technicien
qualifié). En cas d'utilisation d'une prise de courant près
de l'appareil, il suffit d'introduire la fiche.
Avant de brancher le climatiseur, s'assurer que :
-
Les valeurs de la tension et de la fréquence
d'alimentation respectent les spécifications de la
plaque de l'appareil.
-
La ligne d'alimentation soit pourvue d'un raccordement
à la terre efficace et soit correctement dimensionnée
pour l'absorption maximale du climatiseur (section
minimum des câbles égale à 1,5 mm
-
L'appareil soit alimenté exclusivement à travers une
prise compatible avec la fiche fournie.
Tout remplacement du câble d'alimentation doit être
effectué uniquement par le service d'assistance
technique ou par le personnel autorisé, conformément
aux normes nationales en vigueur.
L'appareil doit être branché au réseau d'alimentation
électrique à 230 V/50 Hz au moyen d'un interrupteur
omnipolaire avec une distance minimum d'ouverture
des contacts d'au moins 3 mm ou d'un dispositif qui
permette le débranchement complet de l'appareil
dans les conditions de la catégorie de surtension III.
Raccordement entrée contact présence CP
À l'ouverture du contact CP (raccordé à un contact libre,
pas sous tension) l'appareil se met en veille et sur l'écran
est affiché CP.
A
Bornier d'alimentation électrique 230 V/50 Hz
Contact présence CP
B
Rejilla superior
1
A
B
12
Il est possible d'effectuer le raccordement électrique au
moyen d'un câble encastré dans le mur comme dans la
position indiquée sur le gabarit d'installation (raccordement
conseillé pour l'installation de l'appareil en haut sur le mur).
Il est toutefois nécessaire de vérifier que le raccordement
électrique soit pourvu des protections adéquates contre
les surcharges et/ou les court-circuits (l'utilisation d'un
fusible retardé de type 10 at ou d'autres dispositifs avec
des fonctions équivalentes est recommandée).
Pour prévenir tout risque d'électrocution il est indispensable
de débrancher l'interrupteur général avant d'effectuer
des raccordements électriques et toute intervention de
).
maintenance sur les appareils.
2

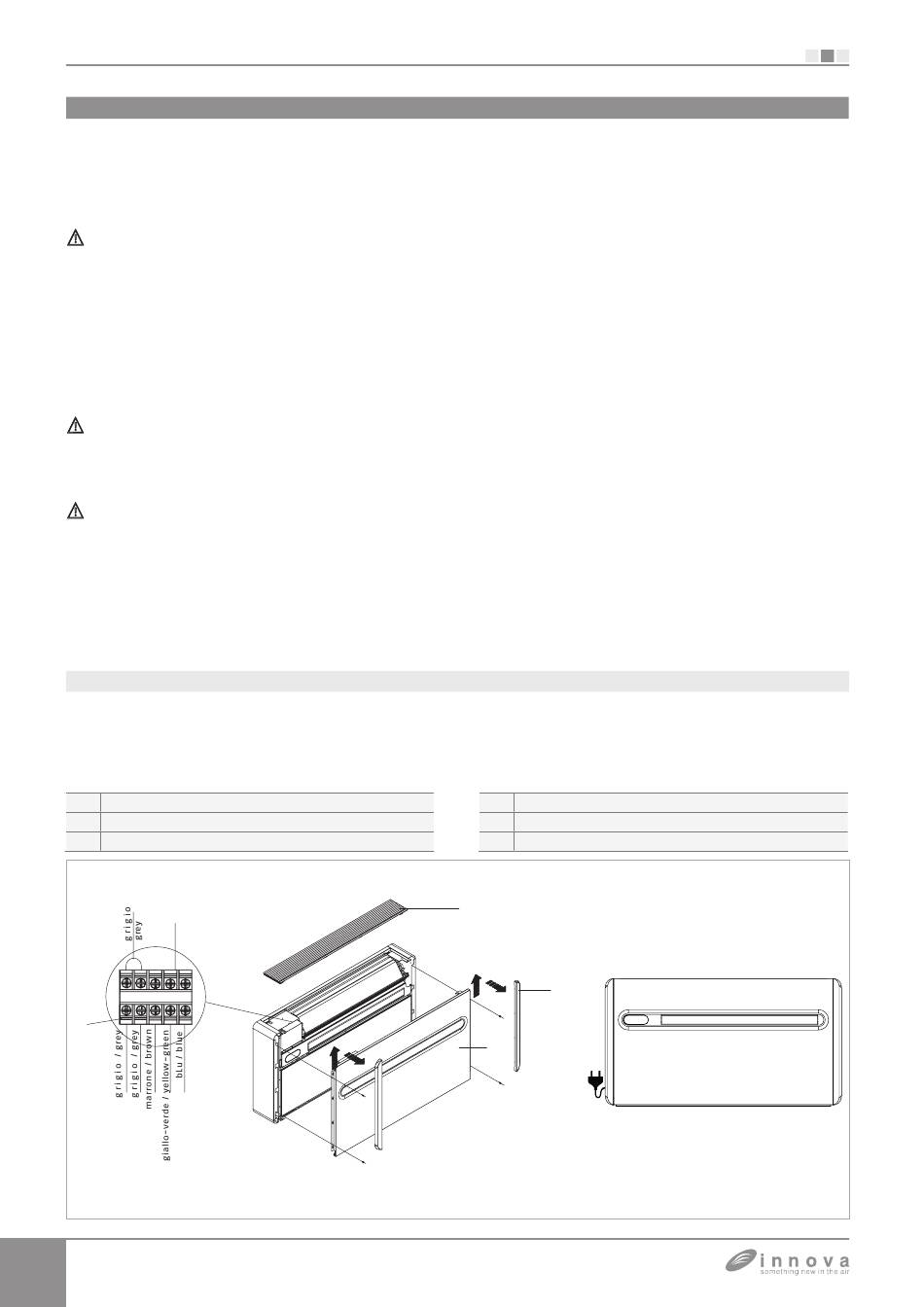

Pour effectuer le raccordement électrique direct, remplacer
le câble d'alimentation avec fiche par un câble encastré
dans le mur en effectuant les opérations suivantes :
-
Enlever la grille supérieure.
-
Enlever les deux flancs en plastique en les déplaçant
vers le haut.
-
Dévisser les vis de fixation du panneau frontal.
-
Enlever le panneau frontal.
-
Débrancher le câble d'alimentation avec fiche en
dévissant les 3 vis du bornier.
-
Brancher le câble provenant du mur en vérifiant que
la ligne d'alimentation soit pourvue d'un raccordement
à la terre efficace et soit correctement dimensionnée
pour l'absorption maximale du climatiseur (section
minimum des câbles égale à 1,5 mm
À travers ce contact, on peut brancher un dispositif
externe qui empêche le fonctionnement de l'appareil
comme : contact ouverture fenêtre, on/off à distance,
capteur infrarouges de présence, badge d'activation, etc.
2
3
4
1
3
4
Paneles laterales de plástico
Panel frontal
Tornillos de fijación
2
U
I
S
2
).
