Fonctionnement - Recherche et correction d'erreurs

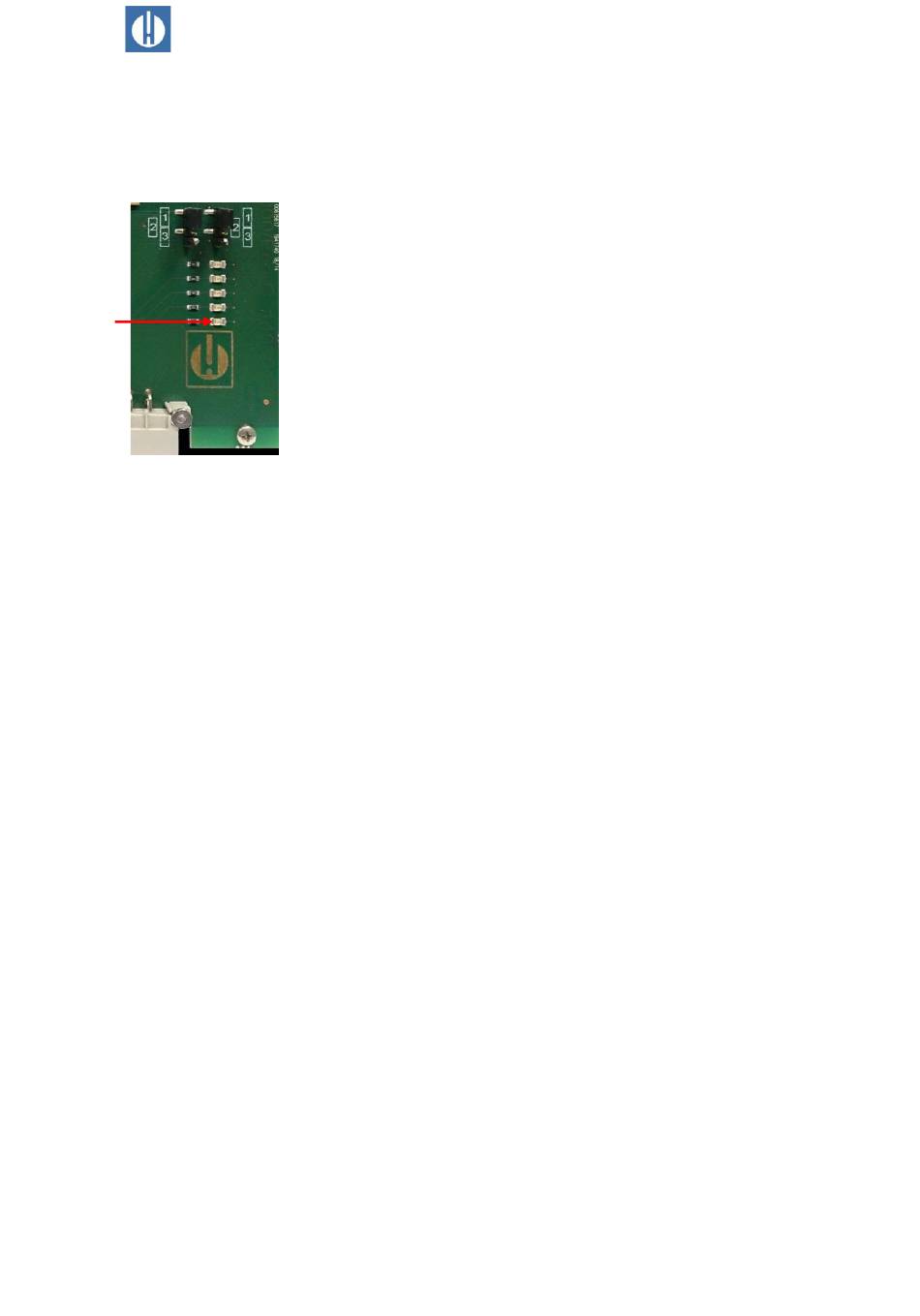

LED1
Figure 33
Testomat_Pro_Ca_SelfClean_FR_240205
☼: Voyant LED clignotant rapidement (env. 10Hz). Le voyant LED 1 est
en bas ou à côté du raccord enfichable de la platine de base.
8.4.3
Liste d'erreurs de la mise à jour du
micrologiciel
Les erreurs de mise à jour du micrologiciel et les erreurs après un
autotest peuvent être différenciées par la LED rouge à côté de la carte
SD. Si la LED s'éclaire, le boot est actif et il s'agit d'une erreur survenue
pendant la mise à jour du micrologiciel. Si le voyant LED est inactif, il
s'agit d'une erreur après le test
définit selon le nombre de LED clignotant simultanément sur la carte
mère. Vous trouverez la description précise des erreurs dans le tableau
23. Normalement, une mise à jour de micrologiciel se fait en 70
secondes.
Les cas de figure suivants existent :
Les 5 voyants LED clignotent tous rapidement : Impossible de lire la
carte SD. Remplacer la carte. Si l'échange reste infructueux signifie que
la platine de commande est défectueuse. Contactez le support : il faut
faire réparer l'appareil.
3 ou 4 LED clignotent rapidement : Défaut sur la platine de commande.
Contactez le support : il faut faire réparer l'appareil.
2 LED clignotent rapidement : Le fichier pour la mise à jour du
micrologiciel a été trouvé mais il est invalide ou défectueux. Téléchargez
à nouveau le fichier.
1 LED clignote rapidement : Problème lié à la carte SD (Mode protégé,
formatage).
Pour le Testomat
®
PRO Ca SELF CLEAN le nom du fichier devrait
correspondre au schéma suivant : « 100M001S00.UPD », à savoir que
001 est le numéro de version, qui augmentera lors de la parution de
nouvelles versions.
La barre de voyant LED ne se remplit pas : Au bout d'un certain
temps, il se recale et recommence depuis le départ : Cela signifie que
pendant la programmation, une erreur a été détectée et que cela a pour
conséquence la répétition de la mise à jour afin de supprimer l'erreur.
L'ensemble de la procédure est répété jusqu'à 5 fois. Lors de chaque
répétition, c'est toute la procédure de programmation qui est effectuée
depuis le début, et c'est pour cela que la barre de voyant « saute ».
Si au bout de 5 tentatives, il n'a pas été possible de réussir une seule
mise à jour, les voyants affichent alors l'erreur selon la liste ci-dessous.
L'appareil / la platine de commande a besoin d'une réparation. Veuillez
envoyer, surtout dans ce cas, le contenu du fichier de protocole
« update.txt » enregistré sur la carte SD, ou la joindre à l'appareil.
d'autocontrôle.
La catégorie d'erreur se
71
