Préparer le produit pour l'utilisation - Installation
6
3
2
1
4
5
Figure 10
2
Figure 11
Testomat_Pro_Ca_SelfClean_FR_240205

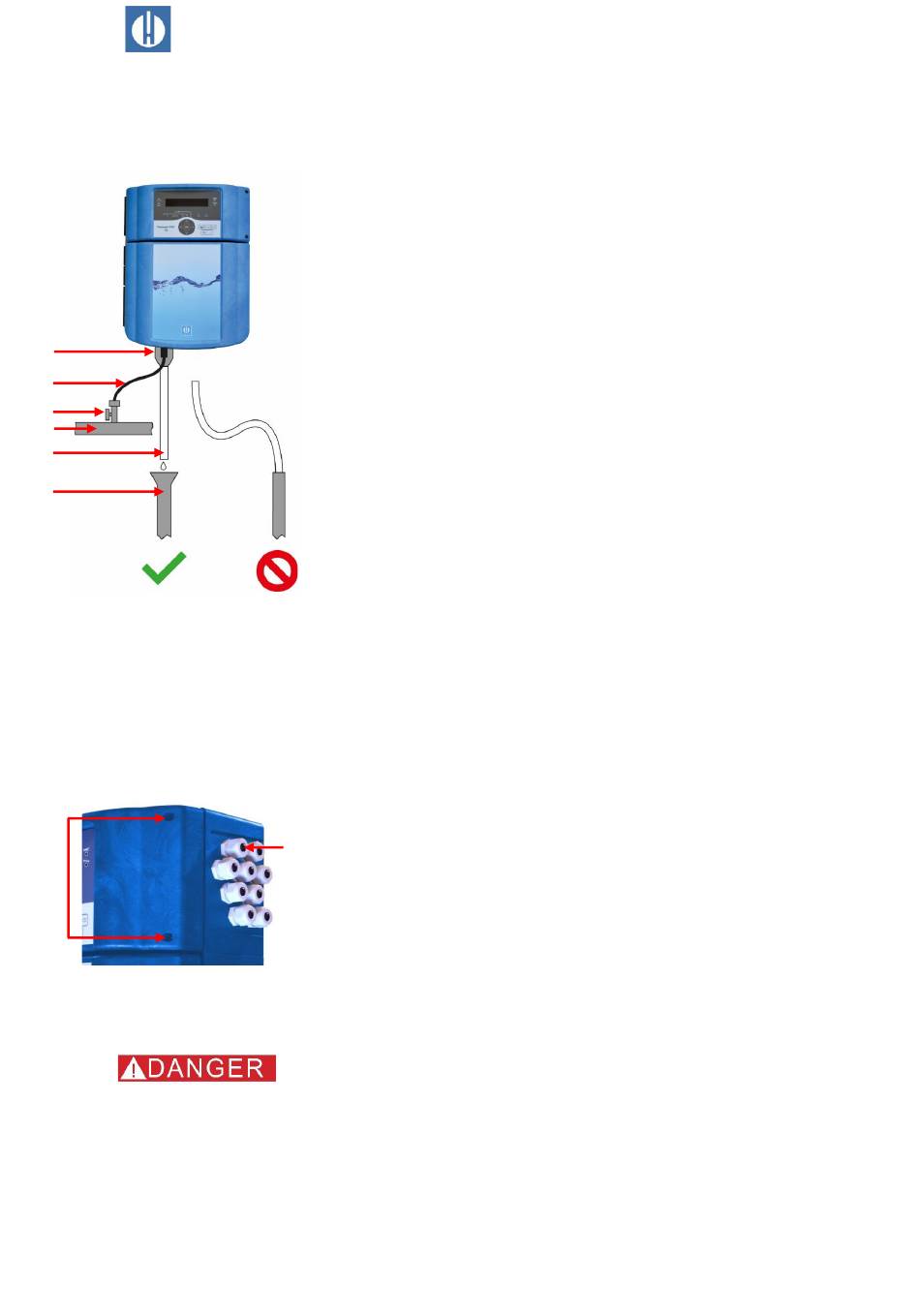

L'eau à mesurer est prélevée de la conduite destinée et dirigée dans les
raccords d'arrivée de Testomat
équipé en standard d'un raccord embrochable pour tuyaux flexibles
opaques 8/6 x 1 (diamètre extérieur 8 mm, diamètre intérieur 6 mm).
Raccordez l'arrivée d'eau comme suit :
6. Installez le raccord pour la ligne d'alimentation du Testomat
Ca SELF CLEAN directement à la conduite destinée (1) aux
prélèvements d'échantillons immédiatement après le système de
traitement de l'eau.
7. Il est impératif de diriger le raccord verticalement vers le haut, afin
d'éviter que des particules de saleté provenant de la conduite d'eau
principale ne pénétrent dans l'appareil.
8. Installez dans la ligne d'alimentation auxiliaire menant au Testomat
PRO Ca SELF CLEAN un robinet d'arrêt manuel (2).
9. Utilisez des tuyaux flexibles opaques en plastique 6/4 x 1 (longueur
max. 5 m) pour l'arrivée d'eau (3).
10. Rincer l'arrivée pour nettoyer les particules de saleté.
Raccord de l'évacuation de l'eau
5.1.7
L'eau d'alimentation amenée s'écoule par la chambre de mesure via un
entonnoir ouvert (6) et par le tuyau d'écoulement y étant raccordé, pour
enfin rejoindre le canal.
Raccordez l'évacuation d'eau comme suit :
1. Retirez l'entonnoir fourni avec l'appareil et raccordez-le depuis le bas
dans le creux du boîtier (6) prévu à cet effet.
2. Branchez l'entonnoir de Testomat
d'écoulement (4) (diamètre intérieur 12 mm à 14 mm)
3. Amenez ce flexible sans refoulement ni effet de siphon vers la
canalisation (5).
5.1.8
Dégager le passage de câbles
Pour assurer la protection IP, l'appareil est fourni avec des passe-câbles
1
et des obturateurs. Si vous souhaitez utiliser une sortie relais, vous devez
retirer l'obturateur. Pour ce faire, procédez comme suit :
1. Desserrer le presse-étoupe du passe-câble (écrou-raccord
2. Retirer l'obturateur (1) et introduire le câble.
3. Rétablir le presse-étoupe du passe-câble.
5.1.9
Raccord de l'alimentation
Danger de mort en raison de l'absence d'interrupteur d'arrêt
d'urgence !
En cas de contact avec un composant sous tension, il existe un danger
de mort. À l'état de livraison, l'appareil ne dispose pas d'interrupteur
d'alimentation vous permettant de le débrancher rapidement.
•
Équipez le Testomat
servant de dispositif de coupure pour l'alimentation électrique.
®
PRO Ca SELF CLEAN L'appareil est
®
PRO Ca SELF CLEAN à un tuyau
PRO Ca SELF CLEAN d'un interrupteur
®
®
PRO
®
