Préparer le produit pour l'utilisation - Installation
2
1
2
Figure 18
Testomat_Pro_Ca_SelfClean_FR_240205
5.1.12 Connexion de l'interface de courant
Borne à
Raccordement
visser
I1OUT-
I1OUT+
I2OUT-
I2OUT+
RS232 GND
RS232 RX
RS232 TX
Pour pompe de
microdosage
Tableau 17 Vue de face, carte insérée
La carte enfichable met à disposition deux sorties de courant 0 /
4...20 mA à séparation de potentiel (également l'une par rapport à l'autre)
ainsi qu'une interface RS232 supplémentaire qui est utilisée pour
commander la pompe de microdosage montée latéralement.
La charge ne doit pas dépasser 500 ohms. La tension entre I1OUT+ et
I1OUT- ou I2OUT+ et I2OUT- est de 12V maximum.
5.1.13 Installer une Carte SD
Danger lié à la destruction ou l'endommagement de composants
électriques par contact !
Si vous devez ouvrir le couvercle de l'appareil, les composants
électriques peuvent être endommagés ou détruits par une décharge
électrostatique.
•
Prenez les précautions nécessaires pour éviter les décharges
électrostatiques (protection contre les décharges
électrostatiques).
•
Reliez-vous soigneusement à la terre avant d'ouvrir le carter.
Respectez les consignes du manuel d'utilisation qui accompagne la carte
SD. Procédez comme suit pour le montage de la carte SD :

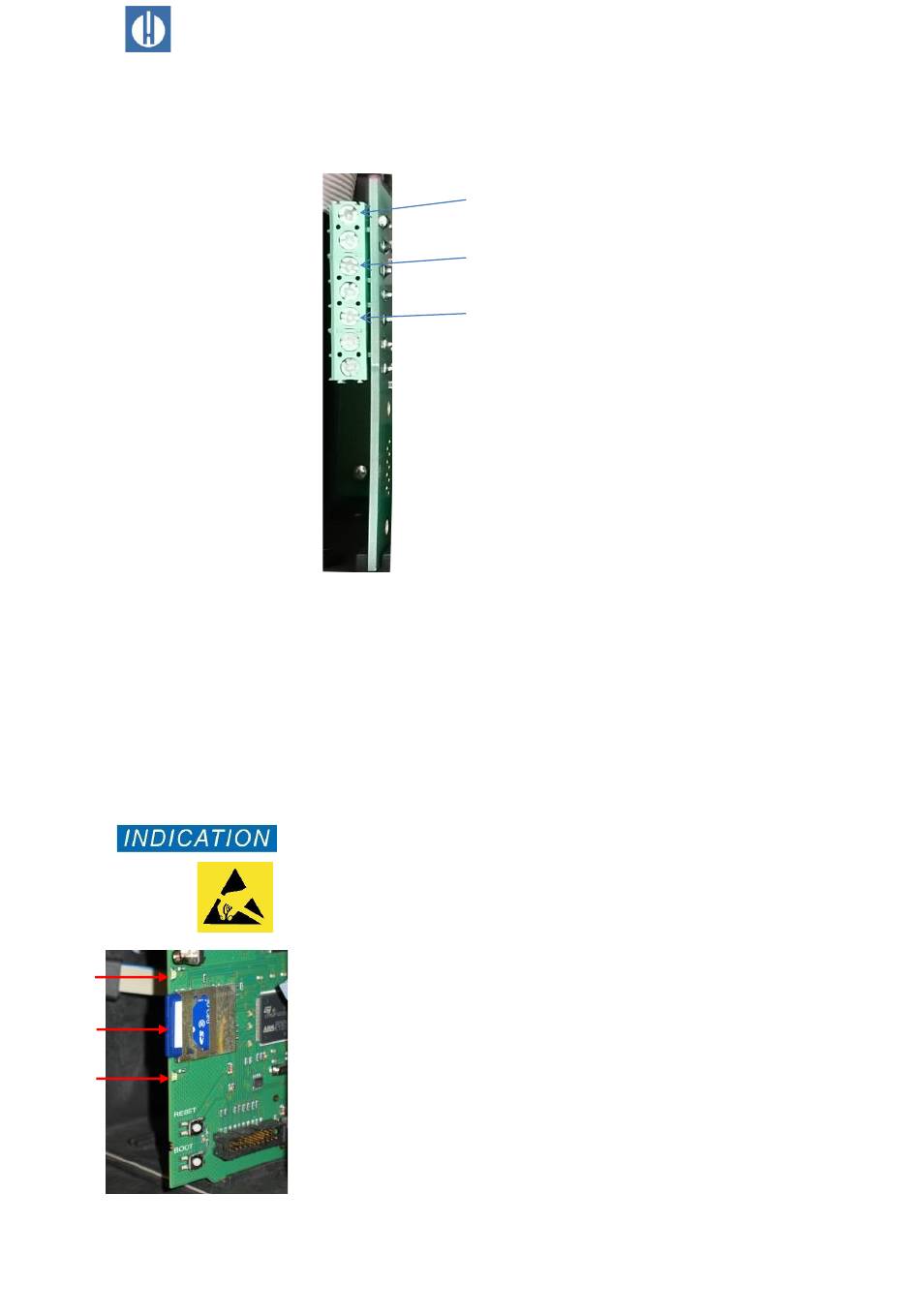

1. Insérez la carte SD (1) dans le lecteur prévu à cet effet, comme
illustré sur la figure 18.
2. Faites rentrer la carte en exerçant une légère pression, jusqu'à ce
qu'elle s'encastre.
Le montage de la carte SD est alors terminé.
