6.6.3
Commande
Les ASD 533 connectés à une CSI doivent être commandés en fonction de leur appartenance aux différents groupes de dé-
tecteurs avec les états de CSI « Groupe On/Off » et « Réinitialisation ». Deux possibilités à choix :
•
Commande par la tension d'alimentation (relais auxiliaire dans la ligne d'alimentation de l'ASD) ;
•
Commande par l'entrée « Réinitialisation externe ».
6.6.3.1
Commande par la tension d'alimentation au moyen de relais auxiliaires
Selon l'emplacement de l'alimentation de l'ASD, le relais auxi-
liaire peut être placé soit dans la CSI, soit directement dans
l'ASD 533.
L'excitation du relais auxiliaire peut se faire des façons sui-
vantes (voir Fig. 34) :
A. Par le plus ou par le moins de la ligne ;
B. Par la sortie SW de la CSI ;
C. Par la sortie SW ou la fonction d'un module de commande.
Les types de fonctions énumérés ci-avant sont fonction de la
technologie de CSI utilisée. S'informer à ce sujet auprès du
fabricant ou du fournisseur de la CSI avant l'installation.
•
Les éléments de protection contre les
champs électromagnétiques placés à l'entrée
de l'électronique de l'ASD provoquent un bref
pic de courant (5 A/1 ms) lors de l'application
de la tension d'alimentation. Lors de l'utilisa-
tion de relais auxiliaires avec une capacité de
charge de contact maximale de 1 A, cela peut
provoquer un collage des contacts des relais.
C'est pourquoi il faut toujours utiliser des re-
lais auxiliaires possédant une capacité de
charge de contact supérieure à 1 A, p. ex.,
des relais à semi-conducteurs PMR 81 (voir
Fig. 34 C)).
•
Le circuit d'alimentation de l'ASD passant par
le contact du relais auxiliaire doit être résis-
tant aux courts-circuits ou passer par un dis-
positif de protection contre les surintensités
(carte fusible).
•
Lors de l'utilisation d'un relais semi-con-
ducteurs PMR 81, il peut s'avérer nécessaire
d'inverser le signal d'excitation (le PMR ne
dispose que de la fonction de contact de tra-
vail).
•
Pour permettre le fonctionnement en cas d'ur-
gence, le branchement doit dans tous les cas
être réalisé de façon à assurer la fonction de
l'ASD en cas de panne de l'ordinateur de la
CSI (entrée Reset non excitée).
Remarques
ASD 533, Description technique, T 140 287 f fr

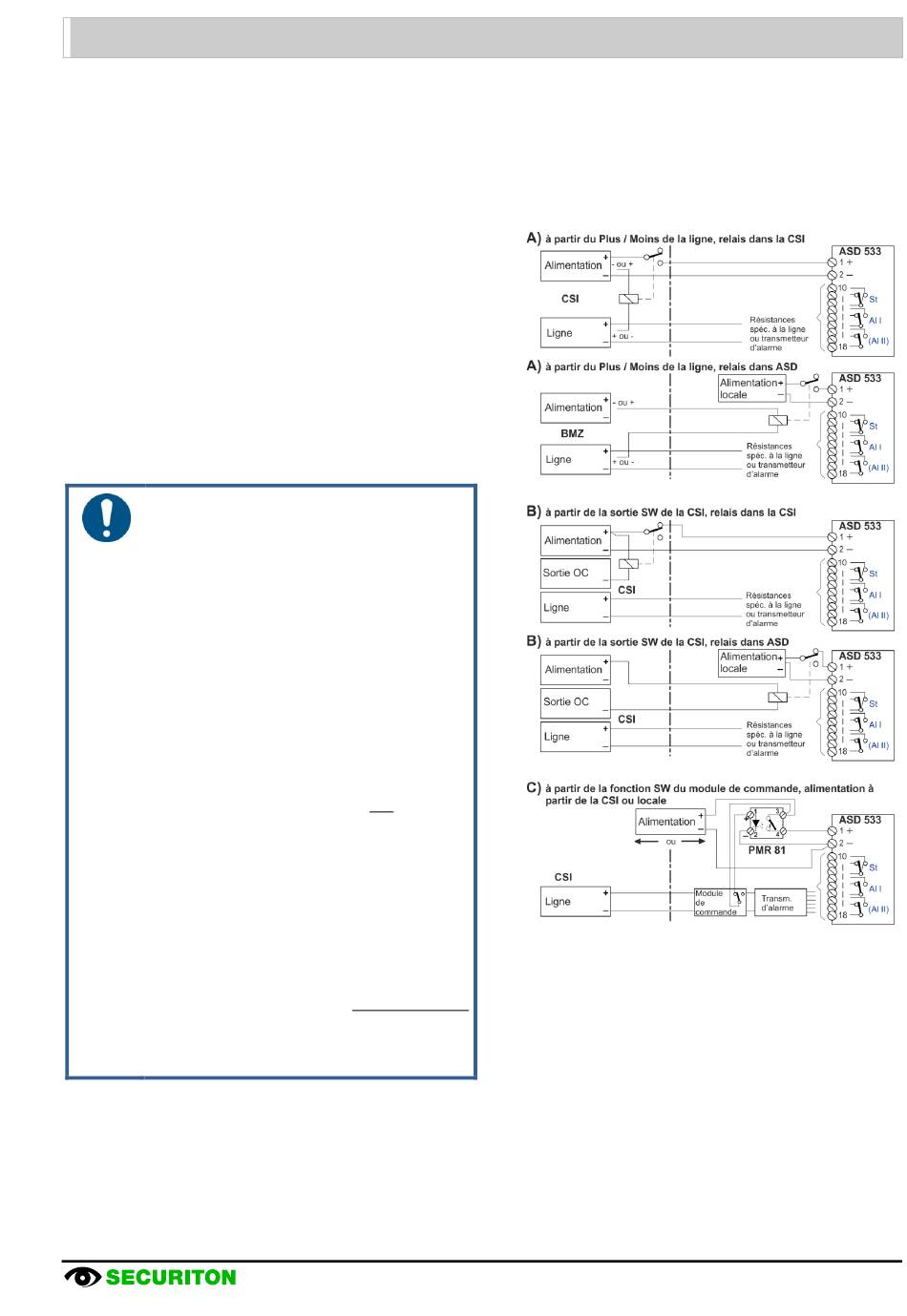

Fig. 34 Commande par l'alimentation avec relais
Installation
71 / 120
