5.5.7.2
Jonction avec un tube flexible
Dans la surveillance d'équipement, la jonction entre un tube rigide et un tube flexible peut, en principe, se faire avec tout type
de raccord. Les pièces illustrées dans la Fig. 24 sont utilisées pour cela.
Avec une conduite d'aspiration rigide en PVC, coller à la sortie du raccord une bague filetée en PVC avec un filetage intérieur
M20. Visser ensuite dans la bague filetée le raccord à fermeture rapide M20 pour le tube flexible.
Si la conduite d'aspiration rigide est en ABS sans halogène, la procédure est la même que pour le PVC. Par contre, à la
place de la bague filetée en PVC, utiliser une bague filetée en ABS correspondante.
Le tube flexible s'enclenche facilement dans le raccord à fermeture rapide et se démonte aussi facilement pour des travaux
d'entretien sur l'objet.
•
Les découpes du tube flexible doivent impérativement être réalisées proprement afin de ne pas endommager
le joint d'étanchéité dans le raccord à fermeture rapide.
•
Lors de l'enclenchement du tube flexible, s'assurer que le tube et le raccord à fermeture rapide appuient bien
l'un sur l'autre afin de ne pas aspirer d'air parasite.
Pour les jonctions de tubes flexibles avec des dispositifs d'aspiration, procéder dans l'ordre inverse à l'ordre décrit plus haut.
Remarques

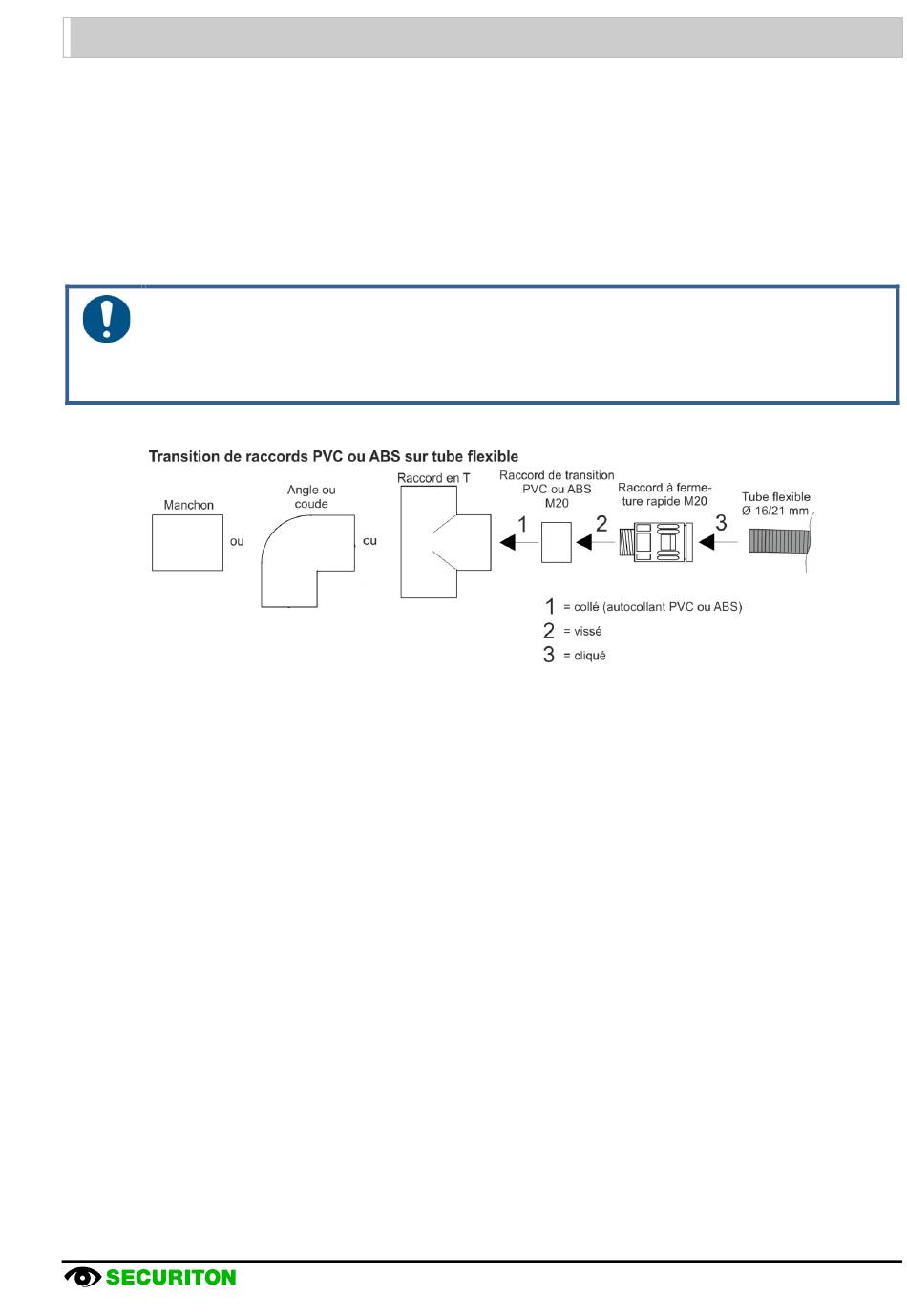

Fig. 24 Jonction entre raccords et tube flexible
ASD 533, Description technique, T 140 287 f fr
Montage
61 / 120
