Autel MaxiCharger AC Wallbox Guide De Référence Rapide page 6

Câblage de l'alimentation électrique
NOTA BENE: Utilisez les serre-câbles fournis pour attacher les câbles si nécessaire.
Préparation
Avant de connecter les câbles, assurez-vous que tous les câbles et les bornes (RV5.5-6 ou OT6-6 est
recommandé; non inclus dans le paquet.) pour câble PE sont disponibles.
Spécifications du câble
N°
1
2
3
4
5

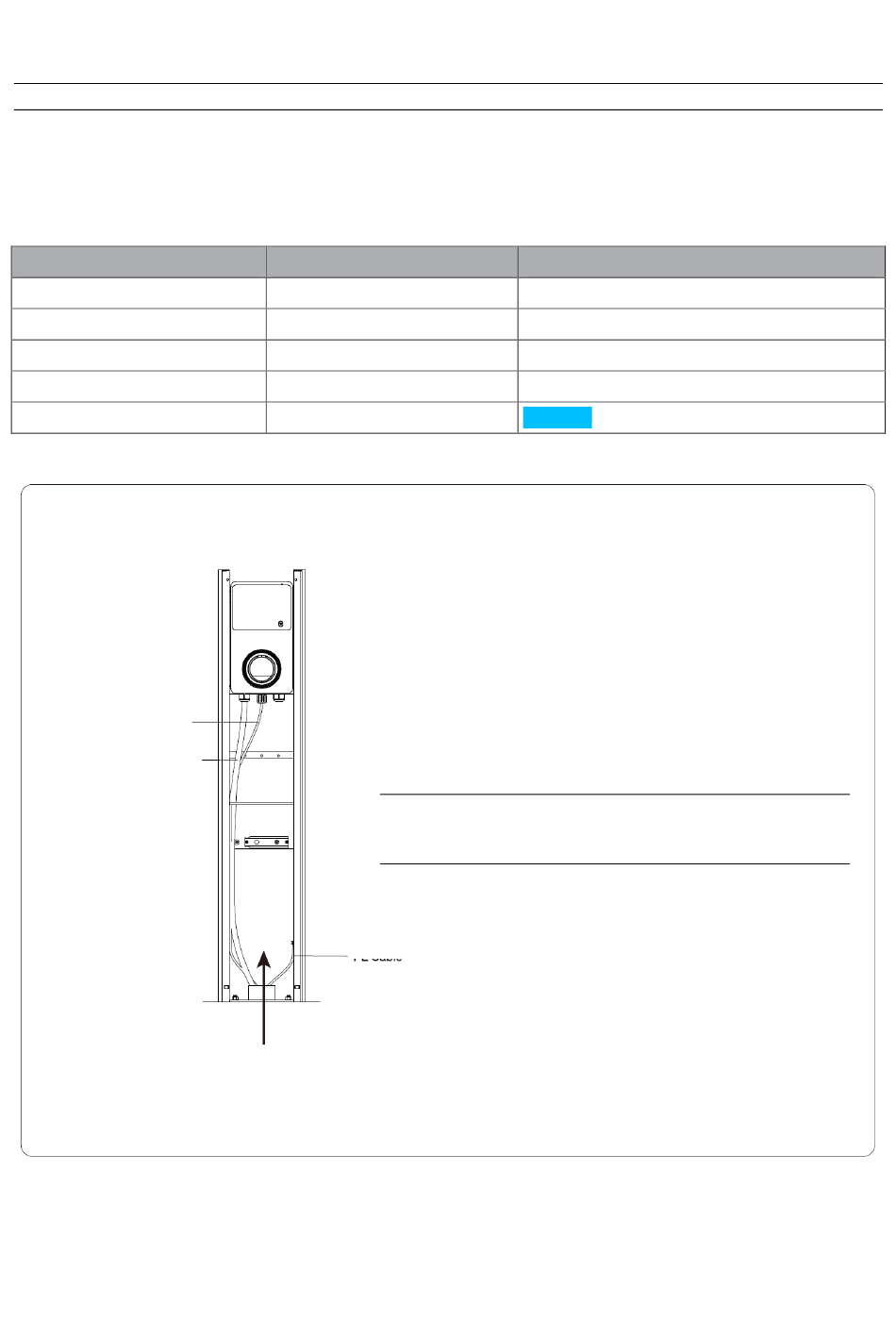

Connexion des câbles (sans MCB et RCD)
Câble Ethernet
Câble d'entrée CA
Nom
L1
L2
L3
N
PE
Câble PE
Entrée de câble
Spécification
10 mm²
10 mm²
10 mm²
10 mm²
10 mm²
Pour connecter le câble PE
1) Dénudez une longueur appropriée de la couche
isolante du câble d'entrée CA.
2) Insérez le fil d'âme exposé dans la zone de
sertissage de la borne et sertissez-le fermement.
3) Dévissez la vis de terre du contact de terre sur le
piédestal.
4) Fixez le câble PE au point de masse avec la vis de
terre.
NOTA BENE:
Veuillez vous reporter au Manuel
d'utilisation ou au Guide de référence rapide du
chargeur pour le câblage du câble d'entrée CA.
6
