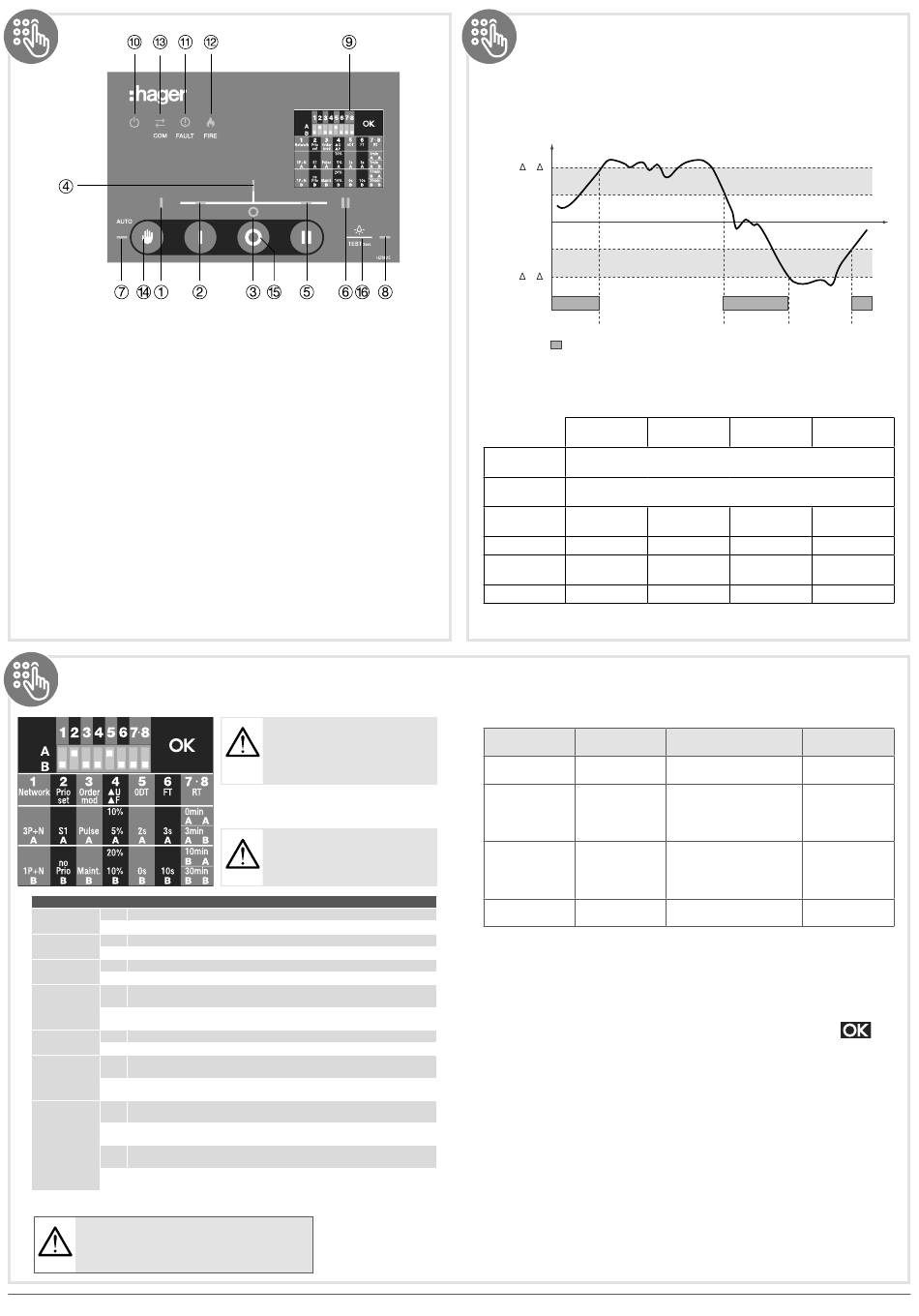

Interface
1. Informations sur la disponibilité de la source 1 (vert fixe lorsque la source 1 est présente
et disponible et dans les limites de seuil, vert clignotant lorsque la source 1 est présente
mais en dehors des limites de seuil, éteint lorsque la tension est inférieure à 50 VAC).
2. Indication LED de position du commutateur 1 (vert fixe lorsque HIB4xxM en position 1)
3. Indication LED de position en 0 (jaune lorsque HIB4xxM en position 0).
4. Information de charge alimentée (vert fixe lorsque la charge est fournie par une source
disponible).
5. Indication LED de position du commutateur 2 (vert fixe lorsque HIB4xxM en position 2)
6. Informations sur la disponibilité de la source 2 (vert fixe lorsque la source 2 est présente
et disponible et dans les limites de seuil, vert clignotant lorsque la source 2 est présente
mais en dehors des limites de seuil, éteint lorsque la tension est inférieure à 50 VAC).
7. Indication LED Auto (vert fixe en mode automatique, clignotant lorsque le transfert est
en cours, éteint en mode manuel).
8. LED Test (jaune fixe lorsque le test de charge est en cours).
9. Configuration des DIP switches (voir paramètres).
10. LED d'alimentation (verte lorsque le produit est sous tension).
11. LED de défaut (rouge clignotant - clignotement long lorsque le défaut ou l'inhibition
est activé (63 A - 64 A ouvert), clignotement court lorsqu'un paramètre d'un DIP
switch a été modifié et doit être validé).
12. LED "FIRE" (rouge lorsque l'entrée "feu" est activée).
13. LED COM (jaune clignotant lorsque les communications RS sont en cours) (pour
HZI825 uniquement).
14. Bouton-poussoir AUTO/MANU, appuyer sur ce bouton et le maintenir enfoncé au
moins 3 secondes pour passer du mode AUTO au mode MANU ou du mode MANU
au mode AUTO.
15. Commande à distance de changement de position, le contrôleur doit être en mode
MANU pour que les boutons soient actifs.
16. Bouton de test à deux fonctions avec test de lampe et TEST EN CHARGE. To start
a lamp test short press on the test button (<3s) ,press again (<3s) to end test. Pour
démarrer le TEST EN CHARGE, appuyer sur le bouton Test et le maintenir enfoncé 3
secondes, puis appuyer sur le bouton « O ». Pour terminer le test en charge, appuyer
sur le bouton Test et le maintenir enfoncé 3 secondes.
Réglages
DIP switches
1. Réseau
A
Réseau triphasé
B
Réseau monophasé
2. Réglage
A
Source 1 prioritaire
Prio
B
Aucune priorité
3. Mode de
A
Mode de commande en logique impulsionnelle
commande
B
Mode de commande en logique contacteur
4. ΔU/ΔF
A
Réglage : +/- 10% de la tension nominale et +/- 5% de la fréquence
nominale*
B
Réglage : +/- 20% de la tension nominale et +/- 10% de la fréquence
nominale*
5. 0DT
A
Temps d'arrêt de l'alimentation de charge de 2s (0DT = 2s)
B
Temps d'arrêt de l'alimentation de charge de 0s (0DT = 0s)
6. FT
A
Temps d'attente de 3s avant que la source ne soit considérée perdue
(Temporisation de défaut = 3s)
B
Temps d'attente de 10s avant que la source ne soit considérée perdue
(Temporisation de défaut = 10s)
7/8. RT
AA
Temps d'attente de 0min (3s) après le retour de la source (Temporisation
de retour = 0min (3s))
AB
Temps d'attente de 3min après le retour de la source (Temporisation de
retour = 3min)
BA
Temps d'attente de 10min après le retour de la source (Temporisation de
retour = 10min)
BB
Temps d'attente de 30min après le retour de la source (Temporisation de
retour = 30min)
* la valeur d'hystérésis est de 20% des réglages
Temps
de
refroidissement
électrogène fixe et réglé à 180 s.
5
Le produit doit être en mode
manuel (LED 7 éteinte)
pour les changements de
configuration.
Après avoir modifié les paramètres des
DIP switches, appuyez brièvement sur
le bouton OK (<3 s) pour valider.
Pour réinitialiser le contrôleur :
appuyez sur le bouton OK >
30 s.
du
groupe
Hystérésis & temporisations
0DT: Temporisation de temps mort (temps pour rester en position O
pendant le transfert).
FT: Temporisation de perte de source (temps pendant lequel la source
peut être en dehors des limites du seuil avant d'être considérée
comme perdue).
RT: Temporisation de retour de source (temps pendant lequel la source
doit se trouver dans les limites du seuil avant d'être considérée
comme disponible).
+ U/ F
Vn 230 VAC L/N
Un 400 VAC L/L'
Fn 50 Hz
- U/ F
Start FT
Source disponible
Normes
CEI 60947-6-1*
Détection de
tension
Tension de
184-300 VAC L/N
fonctionnement
Catégorie de
mesure
Fréquence
50-60 Hz
Catégorie de
III
surtension
Uimp
4 kV
* Lors d'un essai type avec RTSE CEI 60947-6-1
Paramètres de communication MODBUS (pour HZI825
uniquement)
Adresse déc.
Nombre de mots
40017
1
40018
1
40019
1
40020
1
En standard, le débit en bauds est réglé sur 38400, le bit de parité sur
1, l'adresse Modbus 3, ces paramètres peuvent être modifiés via la
communication Modbus à l'aide de la fonction d'écriture 10.
Une fois la configuration terminée, écrivez la donnée 1 à l'adresse déc.
40565. Après avoir modifié les paramètres, le buzzer du produit sonnera
deux fois et la LED Com restera allumée.
Pour réinitialiser les paramètres par défaut, appuyez sur le bouton
pendant 30 secondes, le produit redémarrera et les paramètres de
communication standard seront définis.
Start RT
Start FT
CEI 61010-2-201 CEI 61010-2-030
GB/T 14048.11
50-300 VAC L/N
90-520 VAC L/L'
318-520 VAC L/L'
CAT III
50-60 Hz
50-60 Hz
III
** Niveau d'essai ; Entre SOURCES
Description
Unité
Adresse du mot de
1 ... 247
communication HZI825
Débit en bauds
2 : 2400
3 : 4800
4 : 9600
5 : 19200
6 : 38400
Format des données série
1 : 8N
2 : 80
3 : 8E
4 : 70
5 : 7E
Bit Stop
1 ... 2
[Hyst]
T
[Hyst]
Start RT
annexe C
50 Hz
III
6 kV **
6LE007399Ab
