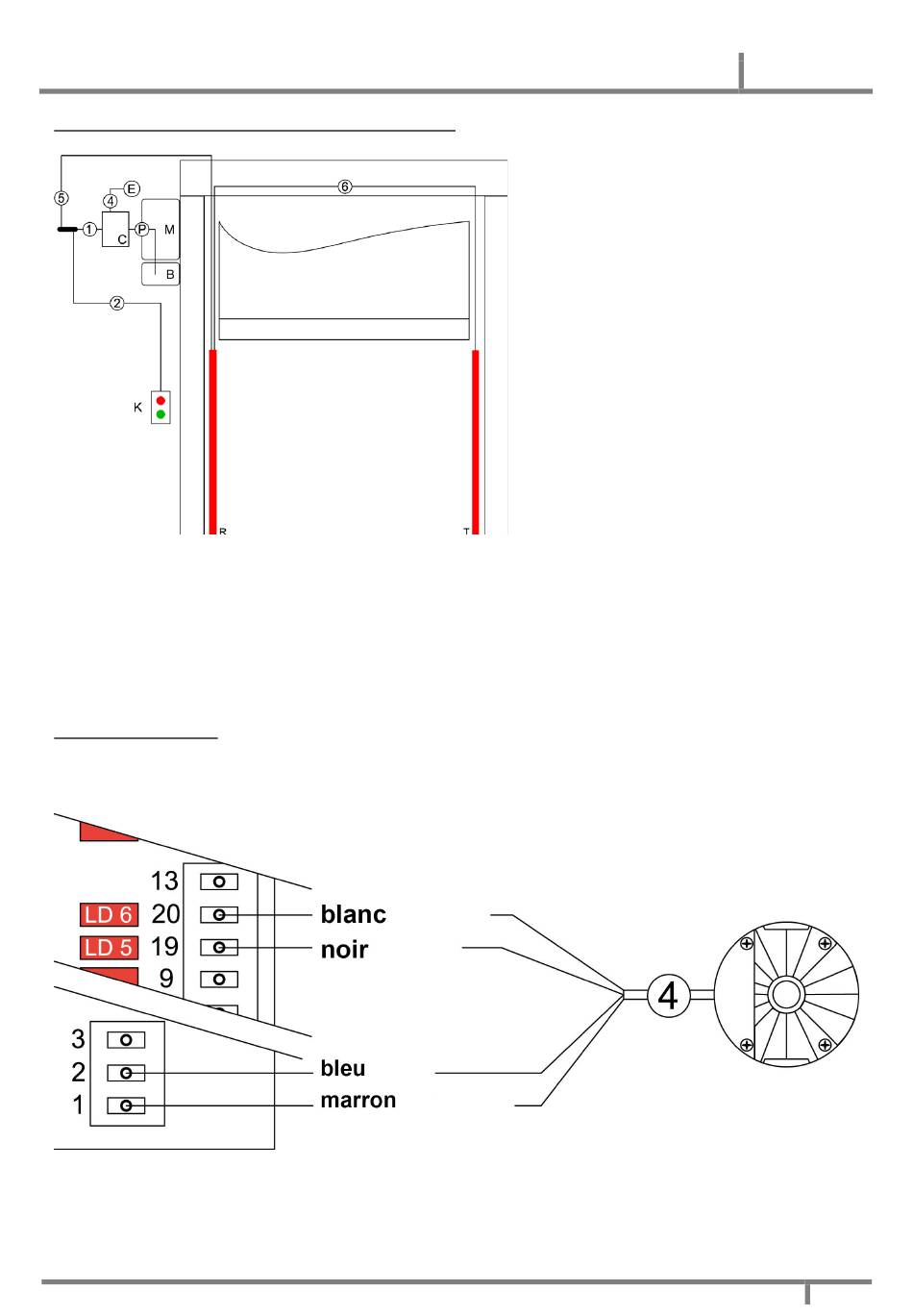

Connexions électriques [ENCODEUR + BARRIERES CELLULES]
Cablage
P
Câble alimentation Moteur et Frein
2
Cable connection signal
3
Cable boite à bouton
4
Câble Encodeur
5
Câble
6
Câble
Détail du câble encodeur
Récepteur photocellule
Emetteur photocellule
Manuel d'installation, d'utilisation et de maintenance – Dynamicroll ONE
Unité de controle (platine)
C
Moteur électrique Triphasé
M
Electrofrein
B
Encodeur
E
Capteur anti-pincement
J
Récepteur photocellule infrarouge
R
Emetteur photocellule infrarouge
T
Boite à boutons (STOP + Start)
K
Section
4G x 1,5 mm
+ 2 x 0,5 mm
2
7 x 0,5 mm
2
4 x 0,34 mm
2
3 x 0,34 mm
2
6 x 0,34 mm
2
3 x 0,34 mm
2
