BMP FRANCE

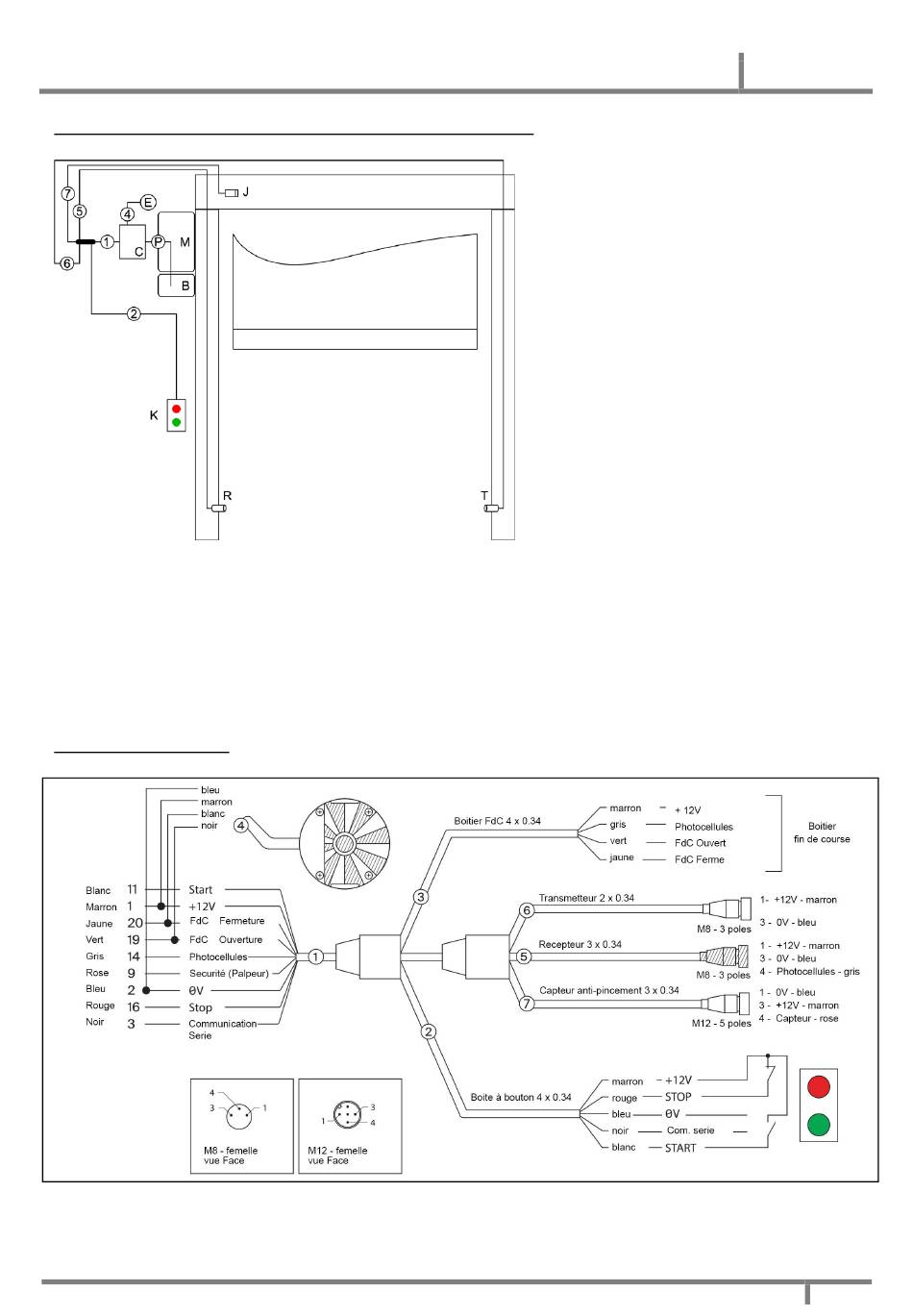

Connexions électriques [ENCODEUR + PHOTOCELLULES (CABLE SPIDER)]
Cablage
1
Câble alimentation Moteur et Frein
2
Cable connection signal
3
Cable boite à bouton
4
Câble Encodeur
5
Câble
6
Câble
7
Câble
Détails cablage SPIDER
Récepteur photocellule
Emetteur photocellule
Capteur anti-pincement
Manuel d'installation, d'utilisation et de maintenance – Dynamicroll ONE
C Unité de controle (platine)
M Moteur électrique Triphasé
B Electrofrein
E Encodeur
Capteur anti-pincement
J
R Récepteur photocellule infrarouge
Emetteur photocellule infrarouge
T
K Boite à boutons (STOP + Start)
Section
4G x 1,5 mm
+ 2 x 0,5 mm
2
7 x 0,5 mm
2
4 x 0,34 mm
2
3 x 0,34 mm
2
3 x 0,34 mm2
2 x 0,34 mm2
3 x 0,34 mm2
Rev Juin 2022
2
12
