BMP FRANCE
Voici quelques exemples des principaux systèmes de fixation normalement utilisés pour les installations standard; les
images ci-dessous servent à donner des indications sur le choix du type de fixation, qui reste la responsabilité de
l'installateur après évaluation de la résistance mécanique du support sur lequel la porte doit être installée.
Sur maçonnerie
Proceder enfin à l'installation de l'armoire de commande ainsi qu'au cablage.
Sur mur plein
Manuel d'installation, d'utilisation et de maintenance – Dynamicroll ONE

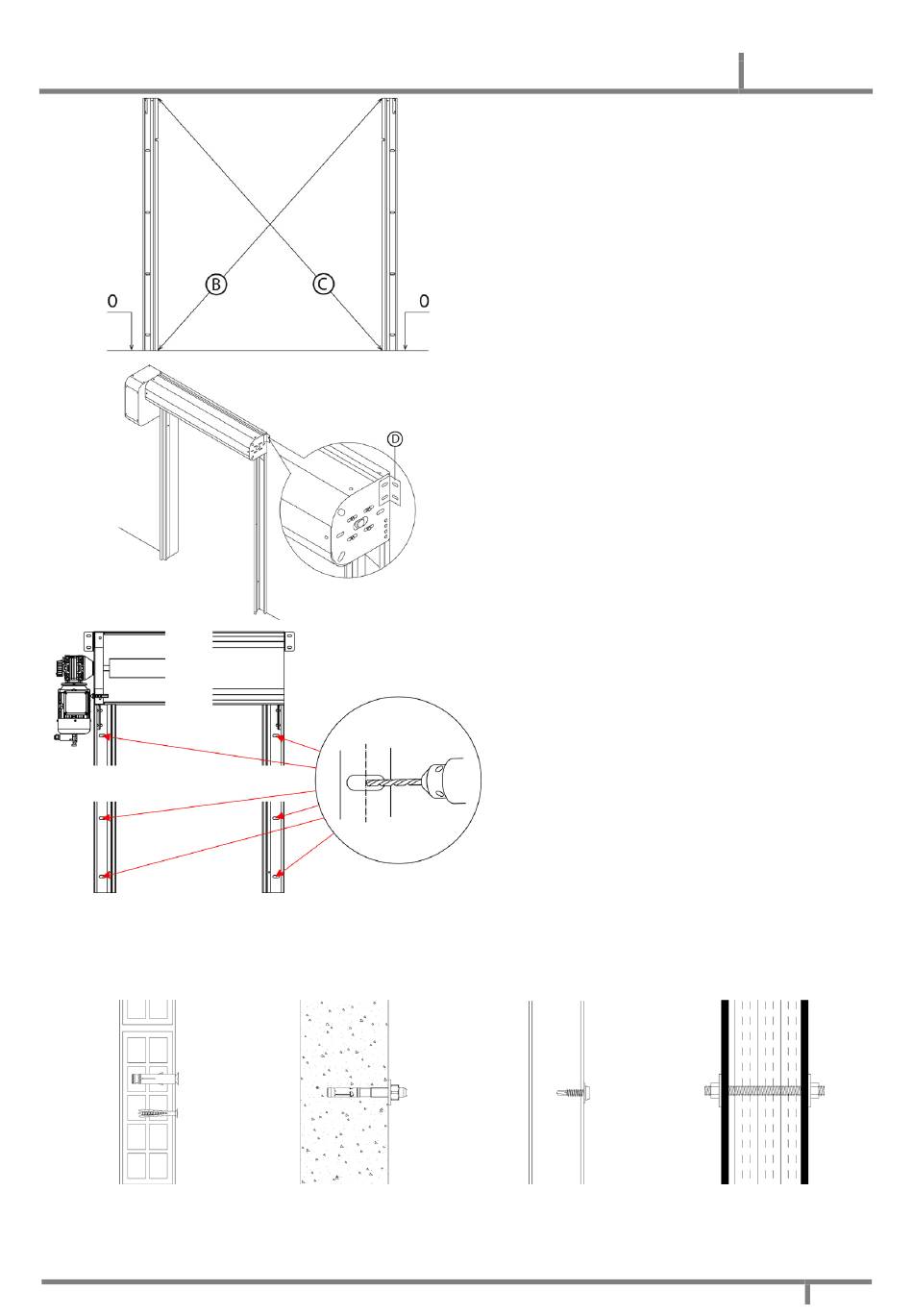

S'assurer que le plan d'appui est plane; vérifier la
géométrie des colonnes et l'horizontalité de la
traverse et procéder à la fixation comme décrit ci-
dessous. (B=C ± 5mm)
Compléter la fixation à l'aide des equerres fournies
(détail D) et des ancrages supplémentaires si
nécessaire. Avec L > 4 m, fixer la traverse au moins
tous les 2 métres.
Effectuer les trous sur l'axe des trous a oblong, puis
effectuer les réglages finaux appropriés.
Sur acier
Rev Juin 2022
Sur panneaux isolants
10
