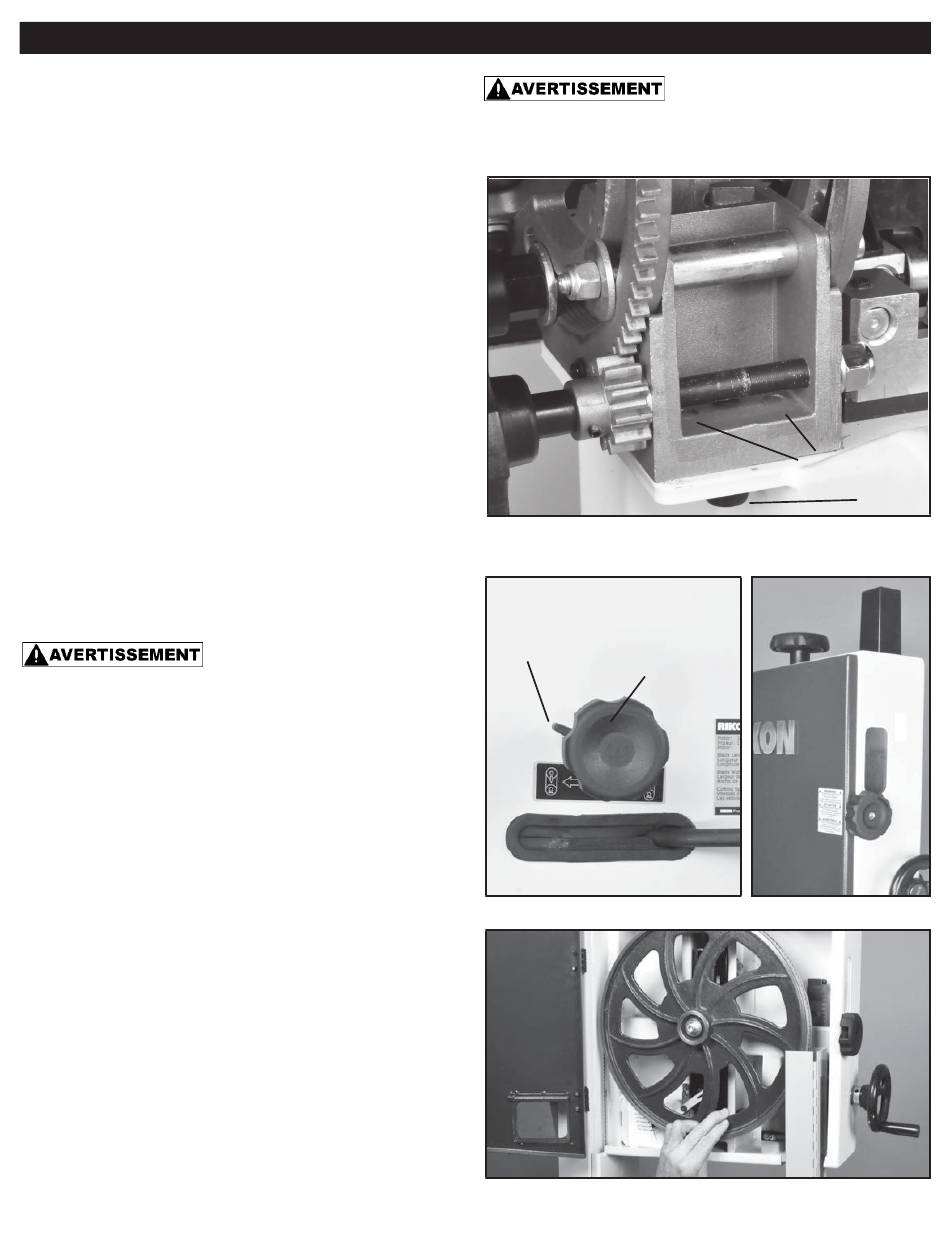

RÉGLAGE DE LA PLACE DE TABLE LE DOS DE LA
LAME DE SCIE
Bien que préréglée avant expédition, la table puisse également être
réinitialisée à 90 ° à l'arrière de la lame de la scie en ajustant les vis de
réglage micro du tourillon.
1. Sur le support inférieur Tourillon (# 17B), desserrer légèrement les deux
boulons à tête hexagonale (# 22B, 25B) qui maintiennent le support au
châssis de scie à ruban. Fig. 13, A.
2.
Définissez un carré sur la table et contre le dos de la lame de
scie, au bord fl.
3. A l'aide de la clé hexagonale de 3 mm, tournez les micro-vis hexagonales
de réglage du tourillon inférieur (n ° 23B) pour ajuster la position de la table.
Fig. 13, B.
-
Dans le sens des aiguilles d'une montre augmentera le tourillon et la table.
-
Dans le sens anti-horaire, le tourillon et la table seront abaissés.
4.
Vérifiez la table et l'angle de la lame à 90° et, lorsque cela est réalisé,
resserrez les boulons pour fixer la table en position.
POURSUITE DE LA LAME DE SCIE
installé à l'usine. Il est recommandé de vérifier le suivi de la lame avant
utilisation. Assurez-vous que les guides de lame supérieure et inférieure
sont ajustées de la lame et l'échelle de tension est réglée pour correspondre
à la largeur de la lame que vous utilisez.
1. Ouvrez les deux portes. A l'arrière de la machine, desserrer le levier de
verrouillage (# 22C, La figure 14, A) en tournant dans le sens inverse des
aiguilles.
2. Tournez la lame de suivi poignée (# 23C, Fig. 14, B) dans le sens horaire
ou anti-horaire, tout en même temps tournant avec précaution la roue
supérieure (# de 24E) à la main. Fig. 15. Vérifier le suivi de la lame sur la
roue à travers la vitre latérale (Fig. 14, C). Faire au moins trois rotations de
la roue ou jusqu'à ce que les pistes de lames centrées sur la roue.
3. Une fois que la lame fonctionne au centre, serrer le levier de verrouillage et
fermer les portes. Pour le suivi de la lame sur la roue inférieure (# de 13E), voir
page 26 pour les instructions.
REMARQUE: la roue inférieure a été préréglée en usine et toute
modification apportée à cette roue devrait être après lecture approfondie et
la compréhension des instructions. Ne pas le faire pourrait endommager la
machine.
AJUSTEMENTS
Débranchez la scie à ruban. Une lame est
Branché et que le l'interrupteur doit être en position OFF AVANT
TOUTES LES AJUSTEMENTS SONT COMPLET.
Photo des micro-vis de réglage montrées avec le tableau incliné pour plus de clarté.
A
14
LA DOIT PAS LA MACHINE
B
FIGURE 13
B
FIGURE 14
FIGURE 15
A
C
