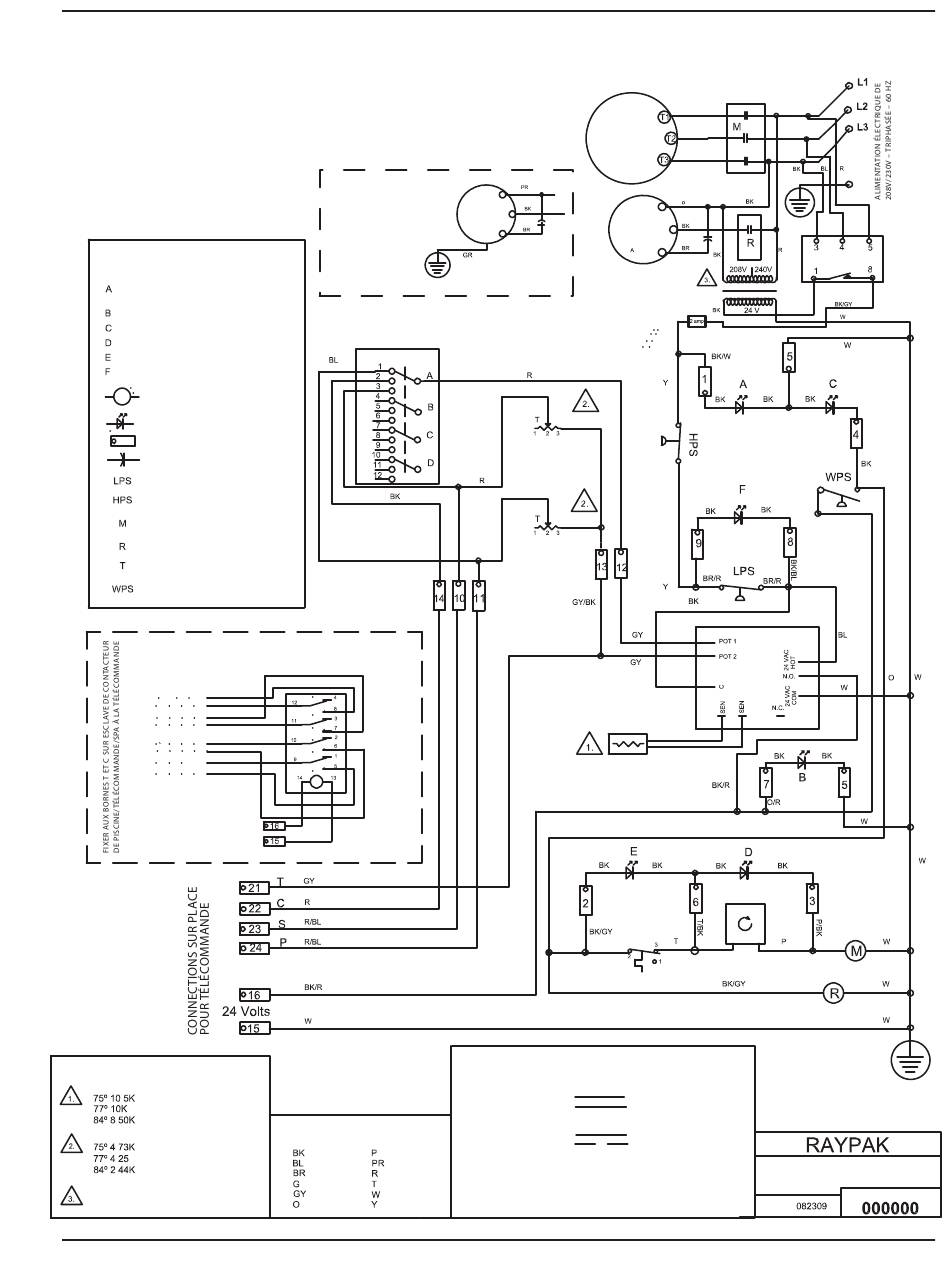

Diagramme de câblage – 208V/230V triphasé – Modèles analogiques
LÉGENDE
DEL
ALIMENTATION
ÉLECTRIQUE
CHALEUR
EAU
DÉCOMPRESSEUR
DÉGIVRAGE
CONTACTEUR L/P
SERPENTIN
(CONTACTEUR, RELAIS DE VENTILATEUR)
DEL
BLOC DE BORNES
CAPACITEUR
PRESSOSTAT
CONTACTEUR HAUTE PRESSION
CONTACTEUR
COMPRESSEUR
RELAIS DE VENTILATEUR
THERMOSTAT
CONTACTEUR
DE PRESSION D'EAU
ESCLAVE Nº 1
ESCLAVE Nº 2
ESCLAVE Nº 3
ESCLAVE Nº 4
NOTA :
CAPTEUR ÉTALONNÉ À
,
,
THERMOSTAT ÉTALONNÉ À
,
,
,
TRANSFORMATEUR CÂBLÉ POUR 240 VOLTS.
PLACER LE FIL ROUGE À LA BORNE 208
POUR 208 VOLTS
AUTRE:
MOTEUR DU VENTILATEUR
MÉDAILLON A
POUR MOTEUR DE VENTILATEUR Nº DE PIÈCE 82-10327
PALE DU VENTILATEUR Nº DE PIÈCE 82-10833
AMBRE
CONTACTEUR/ SPA/
VERT
TÉLÉCOMMANDE/PISCINE
VERT
ILLUSTRÉ EN POSITION PISCINE
AMBRE
ROUGE
ROUGE
OPTION DE RELAIS PRINCIPAL
CA
CODE DE COULEUR DES FILS
NOIR
ROSE
BLEU
VIOLET
BRUN
ROUGE
VERT
HAVANE
GRIS
BLANC
ORANGE
JAUNE
COMPRESSEUR
MOTEUR DU
VENTILATEUR
MOTEUR DU
VENTILATEUR
VOIR LE MÉDAILLON
STATION THERMALE
PISCINE
CAPTEUR D'EAU
CONTACTEUR
DE DÉGIVRAGE
RENSEIGNEMENTS DE CÂBLAGE
UTILISER UNIQUEMENT DES CONDUCTEURS EN CUIVRE,
UTILISER DU FIL DE 75ºC, 600 V
TENSION DE LIGNE
NORME D'USINE
INSTALLÉ SUR PLACE
BASSE TENSION
NORME D'USINE
OPTION D'USINE
UTILISER LES BORNES 21 ET 22 POUR FIXER LES SYSTÈMES DE CONTRÔLE À 2 FILS
QUI ONT LEUR PROPRE CAPTEUR POUR LE CONTRÔLE DE LA TEMPÉRATURE.
UTILISER LES BORNES 22, 23 ET 24 POUR FIXER LES SYSTÈMES DE CONTRÔLE À 3 FILS
QUI UTILISENT NOTRE CAPTEUR DE TEMPÉRATURE POUR LE CONTRÔLE DE LA TEMPÉRATURE.
POUR ENGAGER UN SYSTÈME DE CONTRÔLE EXTERNE, PLACER LE CONTACTEUR
DE LA TÉLÉCOMMANDE/PISCINE/SPA EN POSITION DE TÉLÉCOMMANDE.
23
UTILISER UNIQUEMENT DES CONDUCTEURS EN CUIVRE,
UTILISER DU FIL DE 75ºC, 600 V
VIS AU COUPLE DE 40 PO-LB
MONITEUR DE 3 PHASES
TRANSFORMATEUR
FUSIBLE
CONTRÔLE
DE TEMPÉRATURE
Minuterie à retardement
THERMOPOMPE DE PISCINE
TRIPHASÉE 208/230 V 60 hz
