Trotec TTR 400 Mode D'emploi page 16

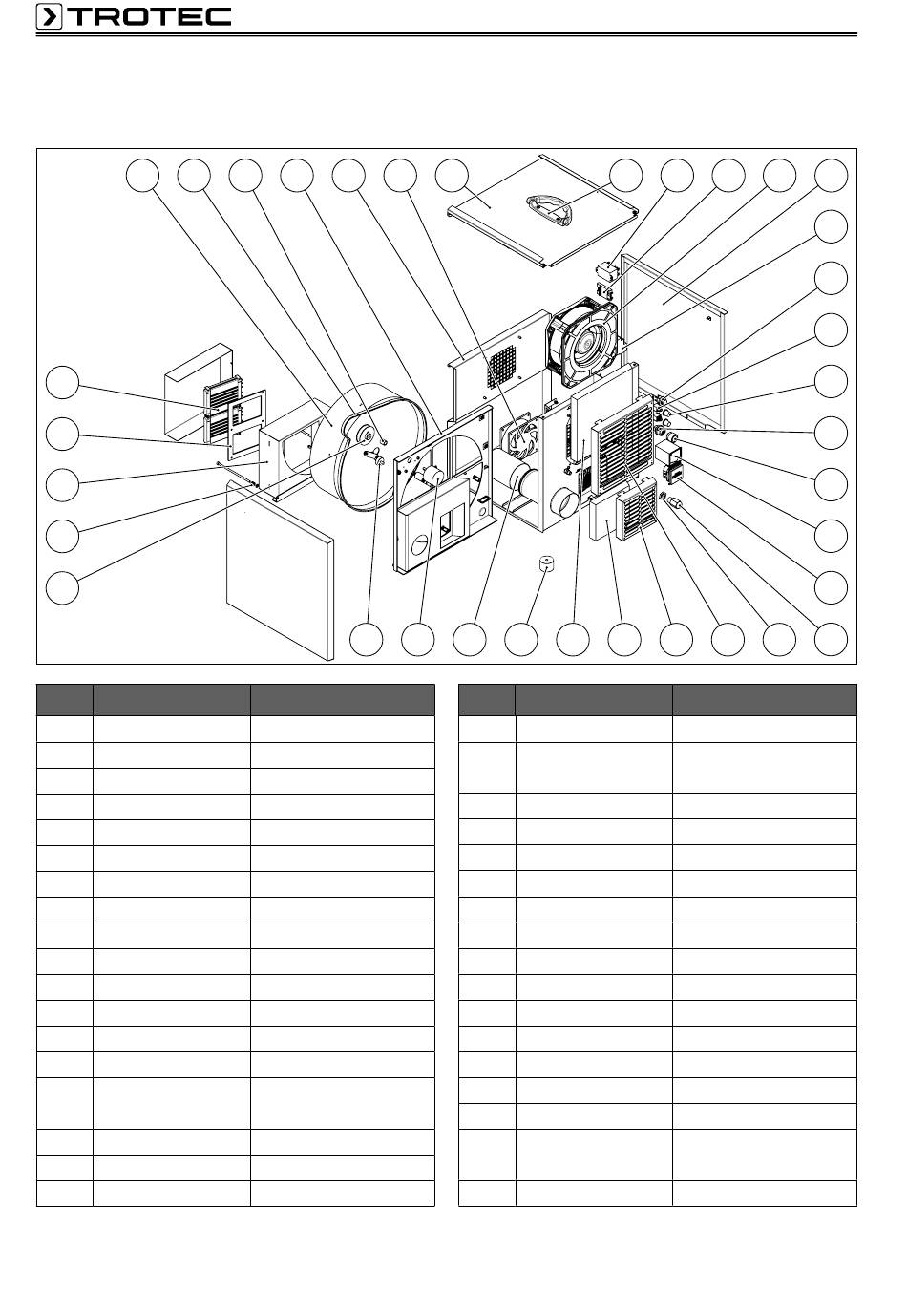

Pièces de rechange TTR 500D
31 30
29
28
8
27
26
Pos. Désignation
1 Boîtier de base
2 Couvercle
3 Panneaux
4 Cartouche du rotor
5 Capot du filtre ADS
6 Capot du filtre REG
7 Tendeur élastique
8 Cadre de chauffage
9 Poignée
10 Ventilateur
11 Bloc secteur
12 Relais
13 Interrupteur
14 Potentiomètre
Bouton de réglage du
15
potentiomètre
16 Douille à aiguilles
17 Prise de courant
18 Capuchon de protection
16 4 1 24
7
Numéro d'article
P 1000 1277
P 1000 1277
P 1000 1277
P 1000 1277
P 1000 1277
P 1000 1277
P 1000 1059
P 1000 1277
P 10001246
P 1000 0534
P 1000 1208
P 1000 0195
P 1000 1376
P 1000 1751
P 1000 1250
P 1000 1061
P 1000 1049
P 1000 1053
2
25 35 32 22
Pos. Désignation
19 Ampèremètre
Compteur d'heures de
20
service
21 Passe-câbles
22 Tapis de filtre
23 Tapis de filtre
24 Ventilateur
25 Moteur à engrenages
26 Disque à courroie dentée
27 Ressort de pression
28 Plaque chauffante
29 Élément chauffant
30 Courroie dentée
31 Rotor
32 Pied de l'appareil
33 Clip de fixation relais
Passe-câbles contre-
34
écrou
35 Tuyau d'évacuation d'air
9 12 33 10
23 6 5 34
Numéro d'article
P 1000 1234
P 1000 1137
P 1000 1247
P 1000 0671
P 1000 0673
P 1000 1745
P 1000 1060
P 1000 0278
P 1000 1055
P 1000 0274
P 1000 1076
P 1000 1262
P 1000 1215
P 1000 0425
P 1000 0196
P 1000 1248
P 1000 1069
3
11
13
14
15
17
18
19
20
21
