4.3.6 Connexions TC (en option)
Cet onduleur intègre une fonctionnalité de limitation des exportations. Pour utiliser cette fonction, un CT

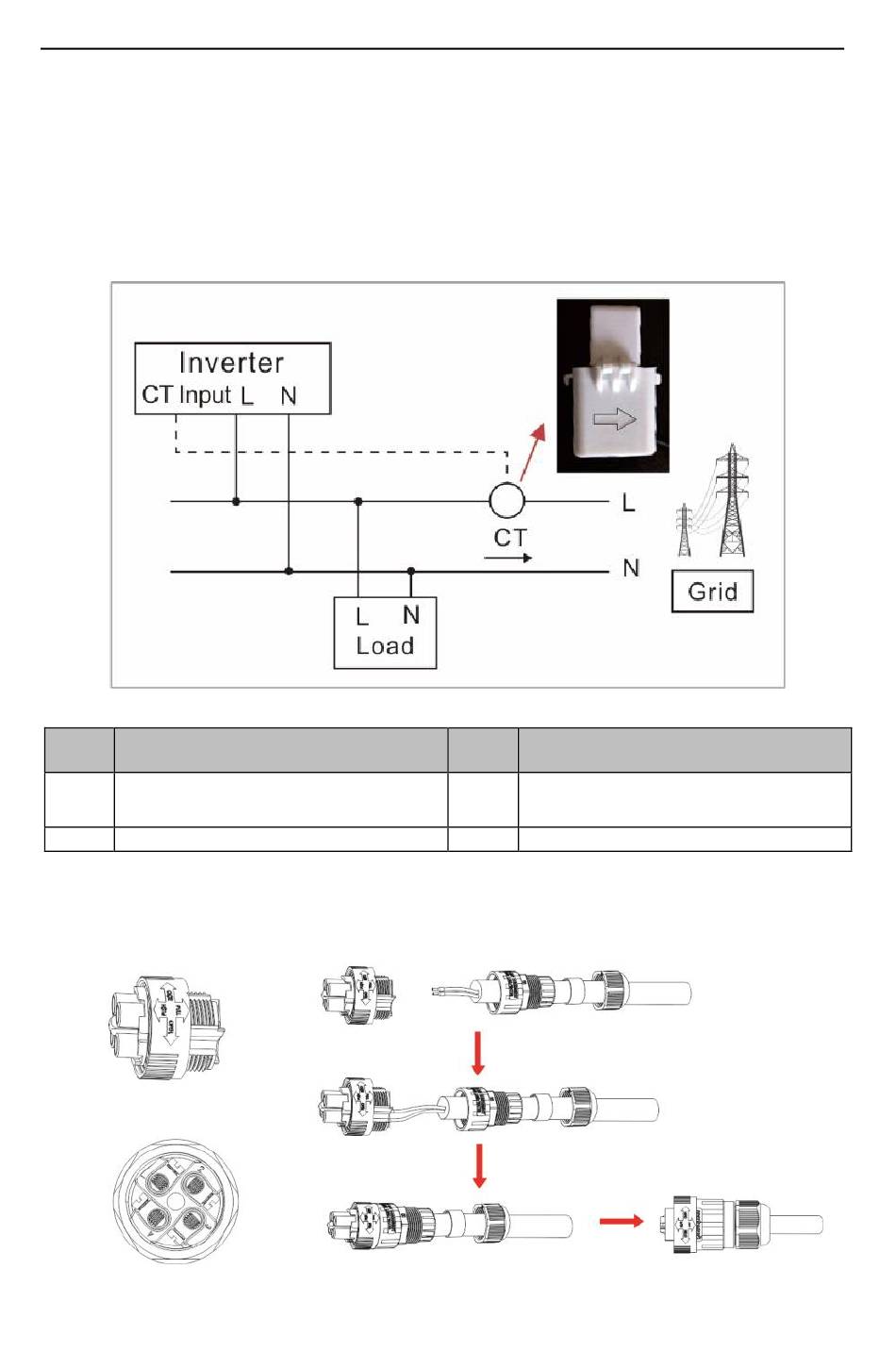

doit être installé. Si vous utilisez le CT, veuillez vous référer à l'image ci-dessous. Le TC doit être installé
autour du conducteur sous tension du côté réseau de l'unité principale d'arrivée. Utilisez la flèche
d'indication de débit directionnel sur le CT pour vous assurer qu'il est installé dans le bon sens. La flèche
doit pointer vers la grille et non vers la charge.
Épingle
1
Électrode positive CT
2
Pôle négatif du TC
Veuillez suivre la figure ci-dessous pour assembler le connecteur CT.
Description
Figure 4.23 Connecteur TC
Description
Épingle
3
4
22
NC
NC
