Manuel de l'Utilisateur

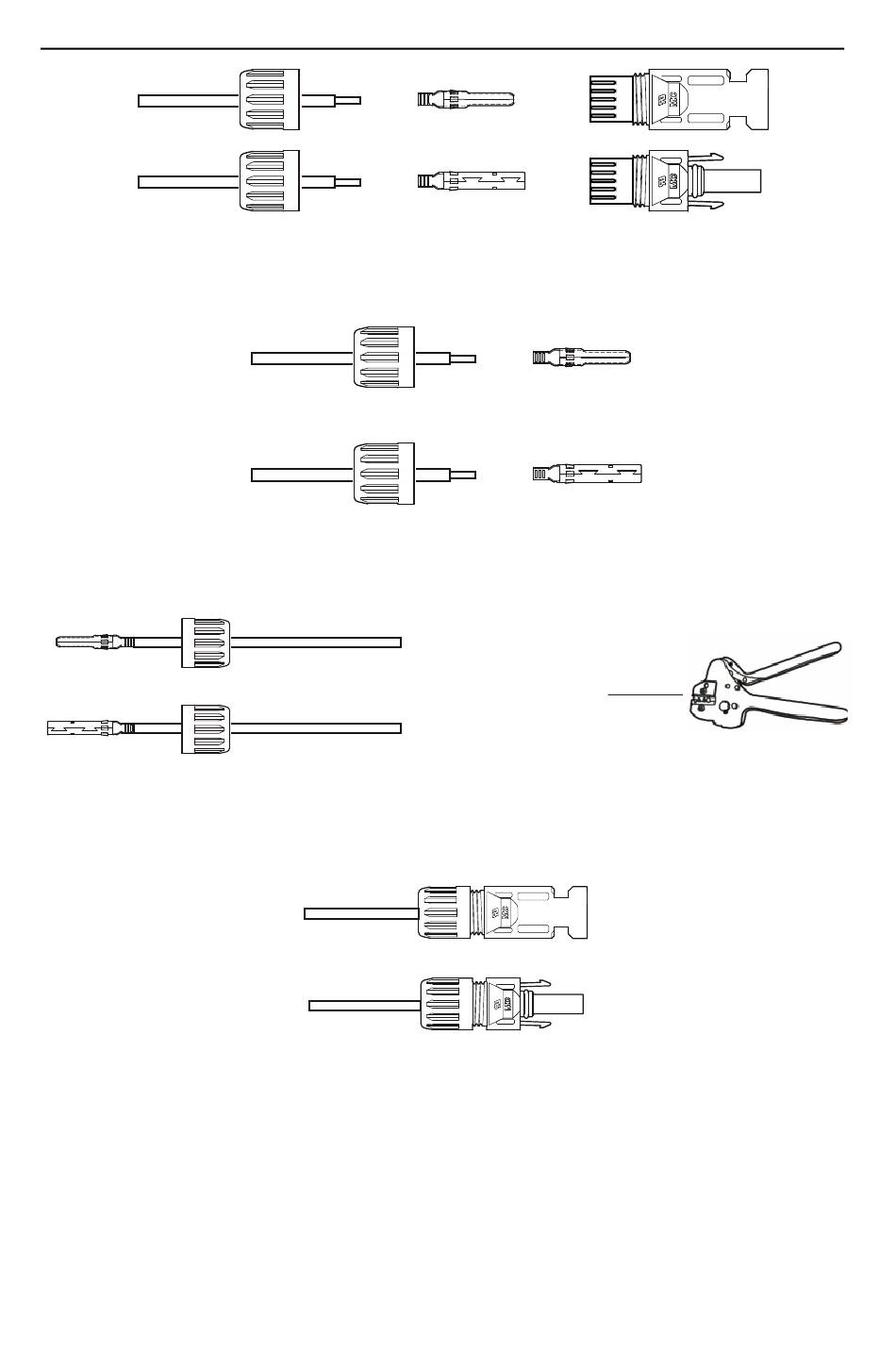

Figure 4.8 Démonter l'écrou du capuchon du connecteur
2. Insérez le fil dans l'écrou du capuchon du connecteur et la broche de contact.
Figure 4.9 Insérez le fil dans l'écrou borgne du connecteur et la broche de contact
3. Sertissez la broche de contact sur le fil à l'aide d'une pince à sertir appropriée.
Pince à ping à sertir
Figure 4.10 Sertissage de la broche de contact sur le fil
4. Insérez la broche de contact dans la partie supérieure du connecteur et vissez l'écrou borgne sur la partie
supérieure du connecteur.
Figure 4.11 Connecteur avec écrou borgne vissé
5. Connectez ensuite les connecteurs DC à l'onduleur. Un petit clic confirmera la connexion.
16
