6.5. GUIDE-CHAÎNE
A
C

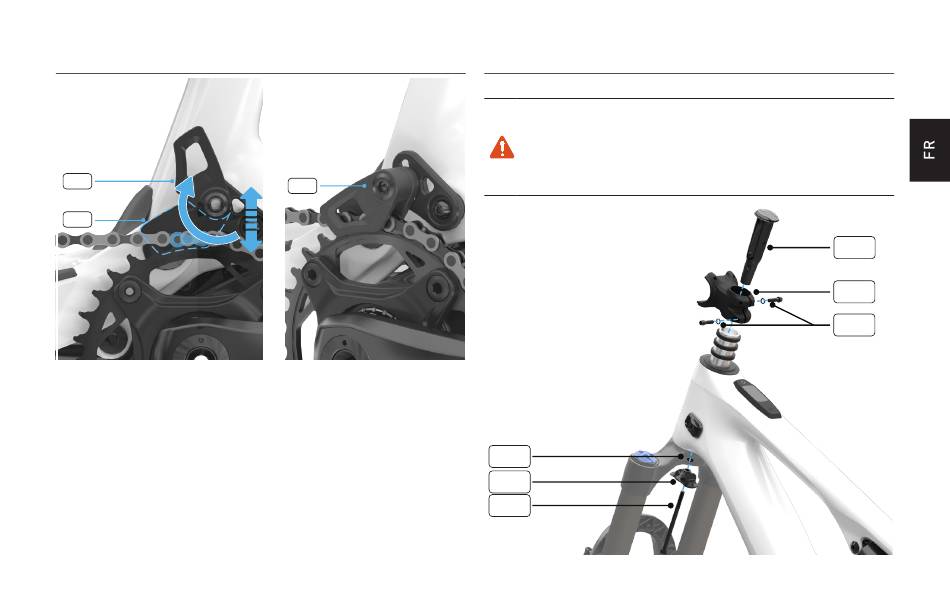

Régler la position du guide-chaîne
Éteignez le système du vélo.
„
Faites passer la chaîne sur la plus petite vitesse.
„
Faites pivoter le guide-chaîne extérieur (A) vers le haut.
„
Desserrez l'écrou du guide-chaîne extérieur (B) à l'aide d'une clé
„
hexagonale de 5 mm et déplacez l'unité du guide-chaîne vers le haut et
vers le bas pour aligner le profil du maillon de la chaîne sur la plaque
arrière du guide-chaîne (C) avec le haut de la chaîne.
„
À l'aide d'une clé dynamométrique et d'un embout de 5 mm, serrez
l'écrou du guide-chaîne extérieur (B) à un couple de 4,5 Nm/40 in-lbf.
Faites pivoter le guide-chaîne extérieur (A) vers le bas pour verrouiller
„
sa position.
B
6.6. POTENCE
Certains modèles Turbo Levo SL sont équipés d'une potence Trail aluminium.
AVERTISSEMENT ! Cette potence est conçue pour ne pas laisser
d'espace entre le corps de la potence et les boulons supérieurs de la
face avant. Les boulons supérieurs doivent être vissés de sorte que la
face avant vienne toucher le corps de la potence avant d'être serrés au
couple recommandé. Le fait que la face avant ne touche pas le corps de
la potence peut entraîner des dommages structurels sur le cintre.
C
D
E
A
B
F
16
