6.2. TIGE DE SELLE
Introduction minimale de la tige de
selle
Le cadre et la tige de selle ont
tous les deux des profondeurs
d'introduction minimales qui doivent
être respectées. De plus, le cadre
a une profondeur d'introduction
maximale qui doit être respectée
pour éviter d'endommager le cadre
et la tige de selle.
Introduction minimale
„
La tige de selle doit être
suffisamment insérée dans le
cadre de sorte que la marque
d'introduction minimale/extension
maximale (min/max) sur la tige
de selle ne soit pas visible. Pour
le cadre, il faut respecter une
profondeur d'introduction de
80 mm minimum.
Introduction maximale
„

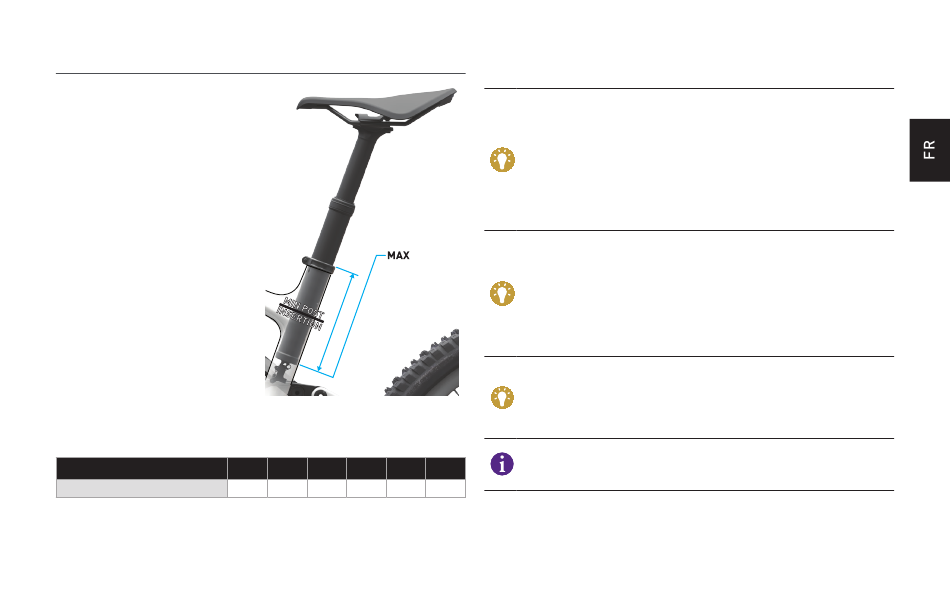

Le tube de selle a été alésé en
fonction de la profondeur d'introduction maximale qui doit être respectée
pour chaque taille de cadre. Cette profondeur d'alésage limite la
profondeur d'introduction de la tige de selle.
TAILLE
Introduction maxi (mm)
Si en respectant les profondeurs d'introduction minimale et maximale
„
indiquées vous ne parvenez pas à atteindre la hauteur de selle
souhaitée, alors la tige de selle doit être remplacée par un modèle plus
court ou plus long.
S1
S2
S3
S4
S5
180
180
200
220
240
„
Une fois que la hauteur de selle a été définie, serrez le boulon de
collier de selle au couple recommandé.
La compatibilité entre la tige de selle et le tube de selle permet
d'insérer la tige de selle sans problème et sans avoir à la tourner
dans le tube de selle; toutefois, il ne doit pas y avoir de jeu/
mouvement latéral. Tout problème de compatibilité et/ou
de couple de serrage doit être contrôlé par votre revendeur
Specialized agréé. Si la tige de selle ne s'adapte pas parfaitement
ou si elle peut toujours bouger dans le cadre même après avoir
été serrée au couple recommandé, nous vous conseillons de la
faire contrôler par votre revendeur Specialized agréé.
N'appliquez pas de graisse sur les surfaces de contact entre la
tige de selle et le tube de selle. La graisse réduit l'adhérence qui
est primordiale au serrage approprié de la tige de selle. Pour les
cadres en carbone, Specialized recommande l'utilisation d'une
pâte d'assemblage pour composant carbone (pâte carbone) qui
pourra augmenter l'adhérence entre les surfaces en carbone.
Veuillez demander conseil à votre revendeur Specialized agréé
pour toute information complémentaire.
Les profondeurs d'alésage spécifiques sont indiquées dans le
tableau de la section 6.2. La tolérance de la profondeur d'alésage
peut varier d'un cadre à l'autre. Pour vérifier la profondeur
d'alésage réelle du cadre, installez une tige de selle standard de
34,9 mm dans le tube de selle.
Le tube de selle est conçu pour une tige de selle de 34,9 mm,
mais une tige de selle au diamètre inférieur peut également être
S6
utilisée avec une cale.
260
14
