Interface
Connexion d'entrée PV
Connexion CA
Connexion batterie
Connexion de charge
Interface USB/Wi-Fi
Interface COM
Interface tomodensitomètre
DRM
Port de liaison

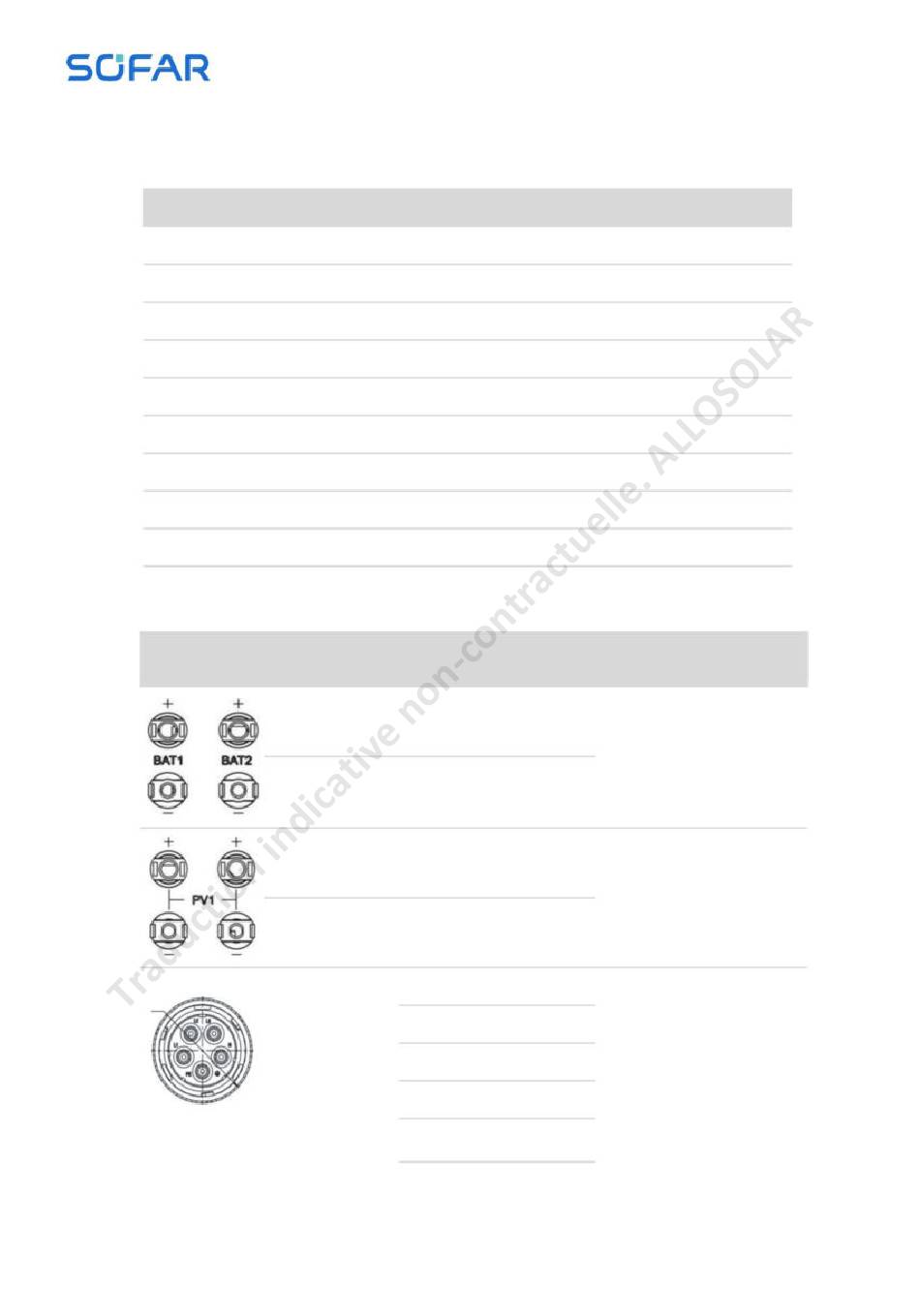

5.2 Aperçu du câblage
Composant
Charger
La classe de tension décisive (DVC)
Description
+ : Connecter le câble positif de la batterie lithium
- : Connecter le câble négatif de la batterie lithium
+ : Connectez le câble positif du générateur
photovoltaïque
- : Connectez le câble négatif du générateur
photovoltaïque
Connexion
méthode : mâle et
femelle
les terminaux sont
insérés les uns dans
les autres.
40
CONNECTIONS ELECTRIQUES
DVC
DVCC
DVCC
DVCC
DVCC
DVCA
DVCA
DVCA
DVCA
DVCA
Type de câble recommandé
Câble cuivre multiconducteur
extérieur (4...6mm²)
Câble PV (4...6mm 2)
L1
Multicœur extérieur
Cable de cuivre
L2
5K...8KTL-3PH
L3
6...10 mm²
N
10K...20KTL-3PH
PE
8-10 mm²
