TTAC51T173-23

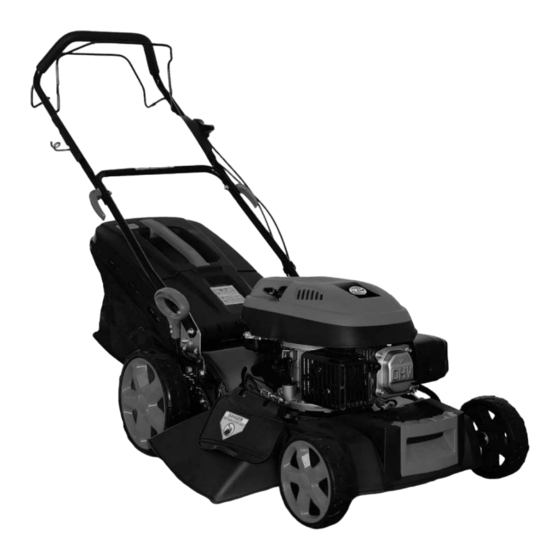

FR TONDEUSE A GAZON A ESSENCE
TRADUCTION DES INSTRUCTIONS D'ORIGINE
NL GRASMAAIER MET BENZINEMOTOR
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB PETROL LAWN MOWER
ORIGINAL INSTRUCTIONS
LT BENZININĖ VEJAPJOVĖ
ORIGINALIŲ INSTRUKCIJŲ VERTIMAS
Y2022
Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur
Deze maaier wordt geleverd zonder olie of benzine in de motor
This lawnmower is shipped without oil or petrol engine
Ši vejapjovė pristatoma su varikliu be alyvos ar benzino
1
Table des Matières
loading

Manuels Connexes pour Elem Garden Technic TTAC51T173-23

Sommaire des Matières pour Elem Garden Technic TTAC51T173-23

  • Page 1 TTAC51T173-23 FR TONDEUSE A GAZON A ESSENCE TRADUCTION DES INSTRUCTIONS D’ORIGINE NL GRASMAAIER MET BENZINEMOTOR VERTALING VAN DE ORIGINELE INSTRUCTIES GB PETROL LAWN MOWER ORIGINAL INSTRUCTIONS LT BENZININĖ VEJAPJOVĖ ORIGINALIŲ INSTRUKCIJŲ VERTIMAS Y2022 Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur...

  • Page 2: Consignes De Sécurité Générales

    TONDEUSE A GAZON A ESSENCE CONSIGNES DE SÉCURITÉ Formation GÉNÉRALES ▪ Lisez attentivement ces instructions. Familiarisez-vous avec AVERTISSEMENT les commandes et l’utilisation Lors de l’utilisation appropriée de la tondeuse. d’outils à essence, des ▪ Ne laissez pas des enfants ou précautions de sécurité...

  • Page 3: Préparation

    – transport de l’herbe coupée, rapidement inspecté et réparé. excepté avec le bac de ramassage prévu à cet effet. Préparation Gardez à l’esprit que l’opérateur ou • L’utilisateur ne doit mettre l’utilisateur est responsable des l’appareil en marche qu’en accidents ou blessures arrivant à pantalon et avec des vêtements d’autres personnes ou à...
  • Page 4 - si de l’essence coule, n’essayez la tondeuse peuvent causer de pas de démarrer le moteur mais graves blessures. Vérifiez avec éloignez l’appareil de la zone où soin la zone où vous allez utiliser la l’essence a coulé et évitez de faire machine, et retirez-en tous les des étincelles jusqu’à...

  • Page 5: Utilisation

    interdit d’utiliser un bac de ou en l’absence de dispositifs de ramassage endommagé. sécurité, comme le déflecteur ou le – le bouchon du réservoir d’huile sac de ramassage. est correctement vissé. • Ne changez pas les réglages du gouverneur du moteur et ne forcez pas le moteur.
  • Page 6 utilisation de la machine; trace d’usure ou de détérioration. - si la tondeuse commence à vibrer • Remplacez les pièces usées ou de manière anormale (vérification endommagées pour des raisons de immédiate). sécurité. • Arrêtez le moteur et débranchez • La cas échéant, vidangez le le câble de la bougie d’allumage, réservoir de carburant en extérieur.

  • Page 7: Instructions D'entretien

    INSTRUCTIONS D’ENTRETIEN Tout contact direct avec l’huile moteur peut être dangereux, ne pas renverser d’huile moteur. Avant de réaliser des travaux de nettoyage, de réglage, de réparation et d’entretien Exécuter uniquement les travaux • placer l’appareil sur un sol ferme d’entretien qui sont décrits dans le et plat, présent manuel d’utilisation, confier...
  • Page 8 Ne remisez jamais l’équipement protection à fermeture automatique avec du carburant dans le réservoir et du sac de ramassage. dans un bâtiment dans lequel les vapeurs risquent d’entrer en Chaque fois que vous devez contact avec une flamme, des manipuler, transporter ou incliner la étincelles ou une source de chaleur machine, vous devez : intense.
  • Page 9 Vibrations Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »). Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
  • Page 10 AVERTISSEMENT Le carburant est inflammable, Pour votre sécurité, veuillez lire ce tenir éloigné des flammes. manuel avant de faire fonctionner N’ajoutez pas de carburant lors votre nouvelle machine. Le non- du fonctionnement de la respect des machine. instructions peut provoquer des blessures graves.
  • Page 11 Ne tondez jamais en présence de Surfaces chaudes – personnes et en particulier d'enfants Risque de brûlures ou d’animaux Relâchez le guidon d’interrupteur pour Arrêtez le moteur et débranchez le fil arrêter le moteur de la bougie Chaque fois que vous quittez la tondeuse à...

  • Page 12: Table Des Matières

    ATTENTION : Lisez et respectez toutes les règles de sécurité et instructions avant de faire fonctionner cet équipement Nous vous remercions d'avoir choisi notre tondeuse à gazon à essence. Afin d'assurer que vous obteniez les meilleurs résultats de votre tondeuse à gazon à essence, veuillez lire toutes les instructions de sécurité...

  • Page 13: Spécifications De Produit

    1. Spécifications de produit Levier de traction Levier de frein moteur Papillon de fixation Capot de décharge arrière Poignée du démarreur Réservoir à carburant Sac à herbe Filtre à air Manette de réglage en hauteur Jauge d'huile Silencieux...

  • Page 14: Messages De Sécurité

    2. Messages de sécurité Votre sécurité et la sécurité des tiers sont très importantes. Nous avons prévu d'importants messages de sécurité dans ce mode d'emploi et sur la tondeuse. Cette information vous avertit de dangers potentiels susceptibles de vous blesser ou de blesser des tiers. Veuillez lire attentivement ces messages.

  • Page 15: Assemblage De La Poignée

    Assemblage de la poignée Montage de la poignée Attachez la poignée inférieure à la tondeuse au moyen de deux boulons et de deux ▪ boutons de chaque côté. Dépliez la poignée supérieure et attachez-la à la poignée inférieure à l’aide des deux ▪...

  • Page 16: Placement Du Câble De Frein Moteur Et De Traction

    Placement du câble de frein moteur et de traction Placez le câble de frein dans le trou du Levier de frein moteur. (voir la flèche) Câble de frein moteur Câble de traction Au cas où vous devriez réinstaller les câbles : Attention : les câbles de traction et de démarrage doivent toujours être positionnés sur le dessus de la barre transversale de la poignée de manœuvre.

  • Page 17: Assemblage Du Sac À Herbe

    Assemblage du sac à herbe Faites glisser le cadre du sac à herbe dans le sac à herbe et attachez les clips  comme montré. BAG FRAME CADRE DU SAC GRASS BAG SAC A HERBE PLATIC CLIP CLIP EN PLASTIQUE Accessoire de MULCHING Qu’est-ce que le mulching? Lors du hachage, l’herbe est tout d’abord coupée, puis finement coupée et retournée avant...

  • Page 18: Assemblage Du Capot D'éjection Latérale

    Assemblage du capot d’éjection latérale Soulevez le capot , mettez en place la goulotte de l’éjection latérale. SIDE DISCHARGE GUARD CAPOT DE DECHARGE LATERALE SIDE DISCHARGE CHUTE GOULOTTE DE DECHARGE LATERALE...

  • Page 19: Avant L'utilisation

    4. Avant utilisation Huile moteur La tondeuse est expédiée sans huile dans le moteur. Tous les moteurs sont testés en usine avant emballage. La plus grande partie de l'huile est retirée avant l'expédition; cependant, un peu d'huile reste dans le moteur. La quantité d'huile dans le moteur varie.

  • Page 20: Carburant

    CARBURANT NOTE : Moteur fourni sans essence, faites le plein avec 1,5 litre avant de démarrer le moteur.  Enlevez le bouchon de remplissage  Ajoutez du carburant jusqu'au bas de la limite de niveau de carburant dans l'orifice de remplissage du réservoir à...

  • Page 21: Fonctionnement

    Réglage de la hauteur de coupe Contrôlez les réglages de hauteur de coupe et faites les ajustements nécessaires. 75 mm 25 mm AVERTISSEMENT La lame peut causer de graves blessures. Arrêtez le moteur avant de régler la hauteur de coupe. 5.

  • Page 22: Starter Grip

    Avec la poignée du démarreur dans son  support, prenez la poignée du démarreur de la main droite et tirez lentement jusqu'au moment où vous sentez une résistance, puis tirez énergiquement sur la poignée du démarreur avec le câble du démarreur à travers le support.
  • Page 23 Arrêter le moteur LEVIER Relâchez le levier d'embrayage.  D'EMBRAYAGE LEVIER DE Relâchez le levier de frein.  FREIN AVERTISSEMENT La lame continue encore à tourner pendant quelques secondes après l'arrêt du moteur. Déconnectez le capuchon de la bougie d'allumage lorsque la tondeuse à...

  • Page 24: Maintenance

    6. Maintenance IMPORTANT Une maintenance soigneuse régulière est essentielle pour maintenir le niveau de sécurité et de performances de la machine. Vérifier que tous les écrous, boulons et vis sont bien serrés afin que l'équipement  fonctionne sans danger. Une maintenance régulière est essentielle pour la sécurité et les performances.
  • Page 25 Lame Ref : TURBO-510 12000153 Inspection Inclinez la tondeuse vers la droite, de façon à ce que le filtre à air soit vers le haut.  Ceci contribuera à éviter les épanchements de carburant et les ratés au démarrage. Inspectez la lame pour dommage, fissures et rouille ou corrosion excessives. ...

  • Page 26: Adaptateur De Lame

    ADAPTATEUR DE LAME LAME BOULON RONDELLE Nettoyage et remplacement du sac à herbe Nettoyage Nettoyez complètement le sac avec un tuyau de jardin et laissez-le complètement sécher avant de l'utiliser; un sac humide se colmate rapidement. Remplacement Déclipsez du cadre les bords en plastique du sac et dévisser ...

  • Page 27: Maintenance Du Moteur

    Maintenance du moteur Vérifier le niveau d'huile moteur Contrôlez le niveau d'huile moteur avec le moteur à l'arrêt et la tondeuse à l'horizontale. Enlevez le bouchon de remplissage d'huile et essuyez la  jauge d'huile pour la nettoyer. Insérez la jauge d'huile dans l'orifice de remplissage ...
  • Page 28 Maintenance du filtre à air NOTE : Faire fonctionner le moteur sans filtre à air, ou avec un filtre à air endommagé, laisse entrer la saleté dans le moteur, provoquant une usure rapide du moteur. Appuyez sur les languettes du couvercle et enlevez le couvercle. ...

  • Page 29: Rondelle D'etancheite

    Débranchez le capuchon de la bougie d'allumage et éliminez toute saleté se trouvant  autour de la bougie. SPARK PLUG BOUGIE D'ALLUMAGE SPARK PLUG CAP CAPUCHON DE LA BOUGIE D'ALLUMAGE Enlevez la bougie d'allumage avec une clé à  bougie. SPARK PLUG WRENCH CLE A BOUGIE Inspectez la bougie d'allumage.

  • Page 30: Programme De Maintenance

    NOTE : Une bougie d'allumage desserrée peut surchauffer et endommager le moteur. Un serrage excessif de la bougie d'allumage peut endommager les filets dans la culasse. Réglage du câble de Levier de frein moteur REGLAGE DU CABLE DE FREIN Si le Levier de frein moteur est desserré, vous devez tourner le réglage du câble de ...
  • Page 31 Filtre à air Contrôler Remplacer Bougie Contrôler- d'allumage régler Remplacer Plaquette Contrôler de frein de volant cinétique (types A) Réservoir Nettoyer et filtre à carburant Tuyau à Contrôler Tous les 2 ans (remplacer si nécessaire) carburant Jeu des Contrôler- soupapes régler Chambre Nettoyer...

  • Page 32: Dépannage

    Dépannage LE MOTEUR NE VEUT PAS Cause possible Correction DEMARRER 1. Contrôler le carburant. Manque de carburant. Faire le plein Mauvais carburant; moteur stocké sans traitement ni Vidange du réservoir à vidange de l'essence, ou carburant et du carburateur. plein fait avec de la Faire le plein d'essence fraîche.

  • Page 33: Conseil D'environnement

    La même essence ne doit pas rester dans le réservoir pendant plus d'un mois.  Nettoyez à fond la tondeuse et rangez-la à l'intérieur dans un endroit sec.  Ne stockez jamais la tondeuse à gazon avec du carburant dans le réservoir à ...

  • Page 34: Service De Garantie

    Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.eco- repa.com Les conseillers techniques et assistants ELEM GARDEN TECHNIC sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires : sav@eco-repa.com...

  • Page 35: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Caractéristiques générales Dimensions L x l x h 860x570x490 Poids à vide Largeur de coupe 50,6 Lame TURBO-510 12000153 Réglages de hauteur de coupe 25~75 Diamètre des roues AV/AR 254/203 Capacité du sac de ramassage Moteur Modèle TB1P70FA Type OHV, moteur à...
  • Page 36 La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre; l'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.
  • Page 134 Déclaration de conformité Nous « ELEM GARDEN TECHNIC » certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché...
  • Page 135 Productiejaar : 2021 EG-verklaring van overeenstemming Hierbij « ELEM GARDEN TECHNIC » verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids-en gezondheidseisen, zoals vermeld in de desbetreffende EG- richtlijnen.
  • Page 136 Production year : 2022 Declaration of Conformity We “ELEM GARDEN TECHNIC ” hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.
  • Page 137 Ankunftsdatum: 16/05/2022 Fertigungsjahr : 2022 EG-Konformitätserklärung Hiermit erklären wir « ELEM GARDEN TECHNIC », dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
  • Page 139 81, rue de Gozée 6110 Montigny-le-Tilleul Belgique Tél : 0032 71 29 70 70 Fax : 0032 71 29 70 86 Made in China S.A.V sav@eco-repa.com Fabriqué en Chine - Vervaardigd in China Made in China - Hergestellt in China - Pagaminta Kinijoje 2022...
