3.1 Modèle gauche et droite.
Il existe deux options de modèle : un modèle Droit (D) et un Gauche (G). Les modèles se différencient par
le positionnement de leurs composants internes et la sortie d'air de soufflage qui est située sur le côté
gauche de l'unité (G) et sur le côté droit de l'unité (D).
Note!
Ce document décrit un modèle gauche (G). L'intérieur d'un modèle droit (D) est le reflet du modèle gauche.

4 Configuration

4.1 Panneau de commande

Raccorder électriquement l'unité à l'alimentation électrique à l'aide de la prise incluse et vérifier que le
démarrage se fait correctement.
Le panneau de commande permet d'effectuer les réglages nécessaires
Un panneau de commande externe peut être connecté à la partie supérieure de la centrale.

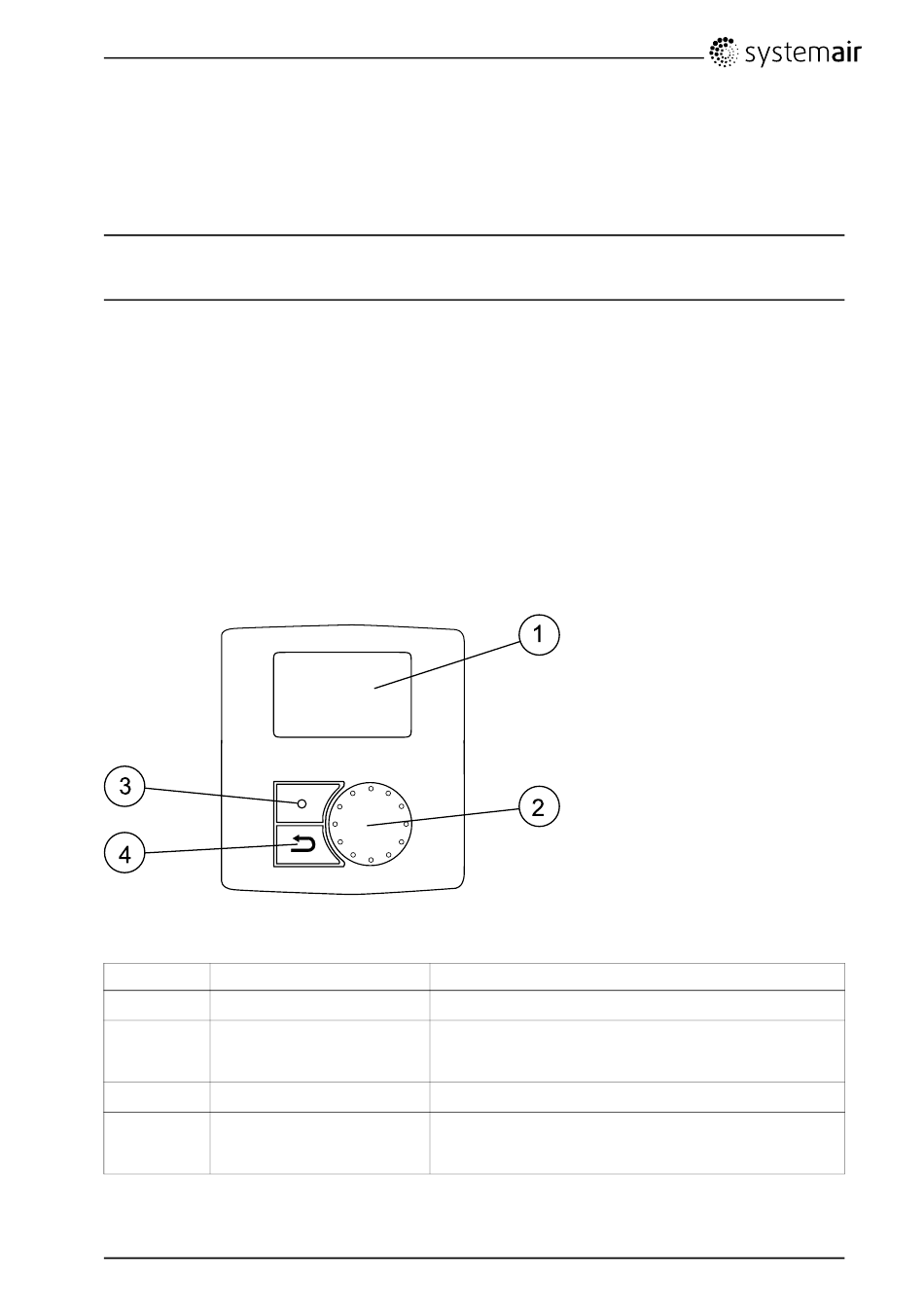

Le schéma ci-dessous décrit le panneau de commande.
Fig. 1 Panneau de commande
Position Description
1
Écran
2
Molette de SÉLECTION
3
Touche ENTRÉE
4 Touche RETOUR
SAVE VTR 500
2083525
Explication
Affichage des symboles, menus et paramètres
Tourner la molette vers la gauche ou la droite pour
naviguer dans les menus ou modifier les paramètres et
valeurs.
Permet de confirmer les choix du menu et des paramètres
Appuyer sur cette touche pour remonter dans les menus,
annuler une modification de paramètre initialisée et
revenir à la valeur d'origine.
