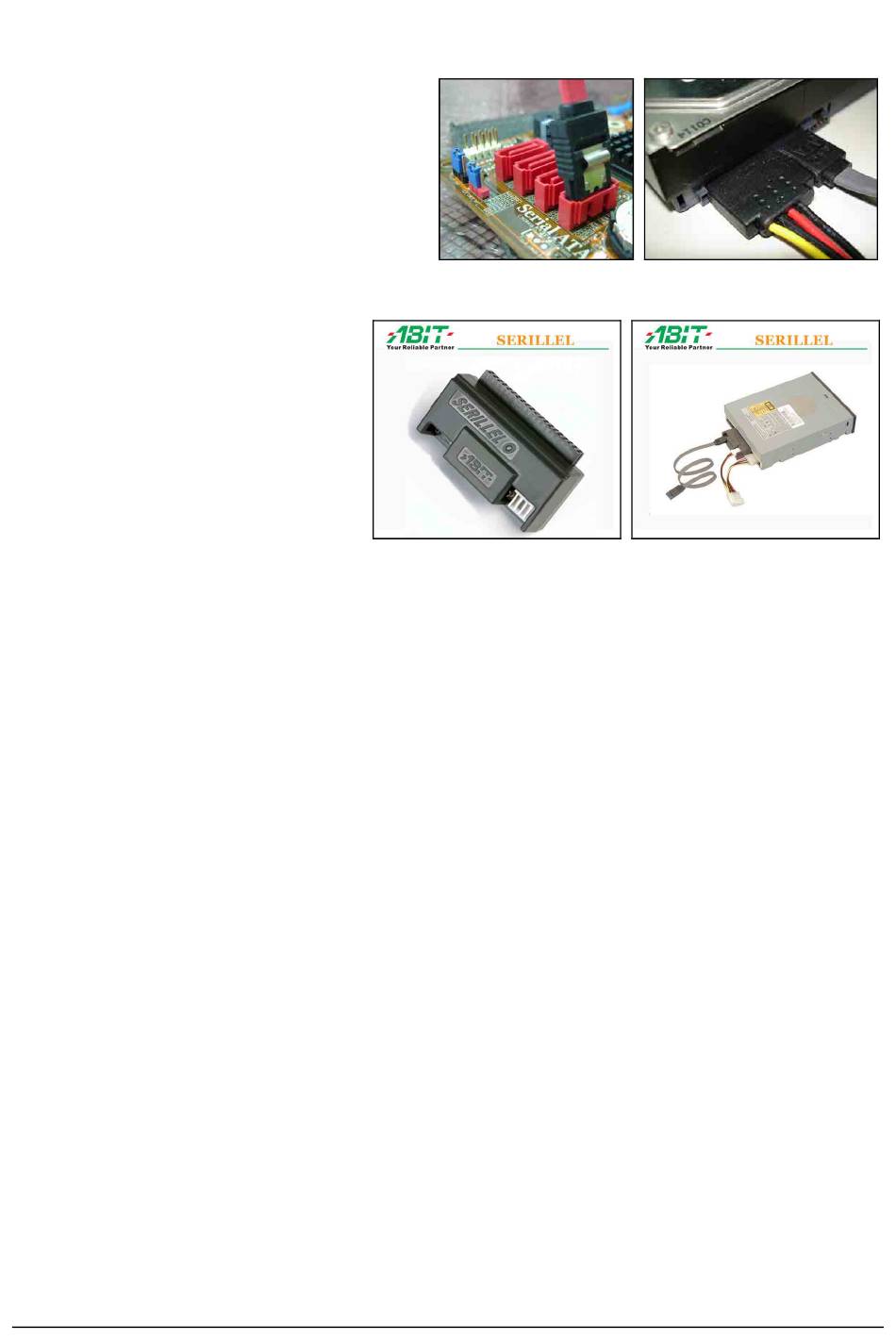

Pour connecter un équipement SATA :
1. Attachez l'une ou l'autre extrémité du
câble de signal au connecteur SATA de
la carte mère.
extrémité à l'équipement SATA.
2. Attachez le câble d'alimentation SATA à
l'équipement SATA et branchez l'autre
extrémité à l'alimentation.
Pour convertir entre PATA et SATA :
Le "SERILLEL" optionnel est un
accessoire pratique pour convertir
entre des équipements parallèles et
série pour ce type de carte mère,
conçu avec le contrôleur SATA de
Silicon Image.
2-18
Attachez l'autre
