ENTREES 230 V
Filt
Chauf
Eclai
Aux 1
Aux 2
Aux 3
pH
Désinf
Sortie Aux 4

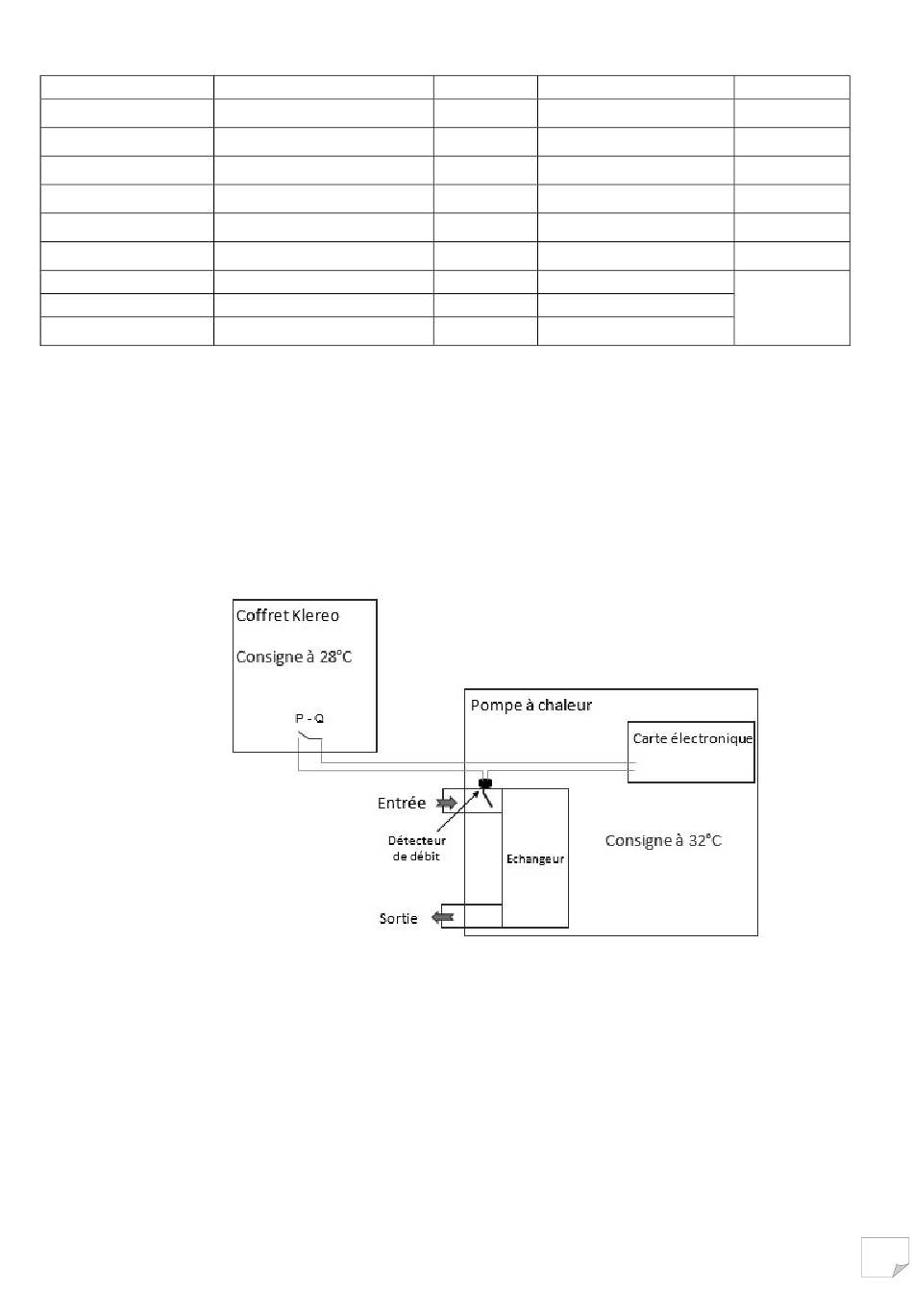

5.8 Raccordement du chauffage
Dans le cas de l'utilisation d'un appareil de chauffage, il devra être piloté par la sortie relais
P et Q (10A max normalement ouvert)
Le contact relais vous permettra d'activer ou désactiver votre système de chauffage (pompe
à chaleur, réchauffeur électrique, etc....).
Pour le branchement, se munir impérativement des schémas techniques de l'appareil de
chauffage.
Dans cet exemple, le relais PQ est branché en série avec le détecteur de débit de la pompe
à chaleur.
Figure 37.
Manuel d'installation Kompact Master PRO et Master M9 V.5.6 - 980089
Entrée 230 V
Filtration
Chauffage
Eclairage
Auxiliaire
Auxiliaire
Surpresseur
pH
Désinfectant
Floculent ou auxiliaire
Branchement du pilotage de la pompe à chaleur en filaire
G H
Phase neutre
V1 V2
Contact N.O.
P Q
Contact N.O.
M9 M2
Contact N.O.
LF LC
Contact N.O.
MF MC
Contact N.O.
T TN
Contact N.O.
S SN
Phase neutre
R RN
Phase neutre
K KN
Phase neutre
Entrée !
Sortie 5A
Sortie 10A
Sortie 10A
Sortie 10A
Sortie 10A
Sortie 10A
Total 5A
23
