Manuel d'installation Kompact Master PRO et Master M9 V.5.6 - 980089

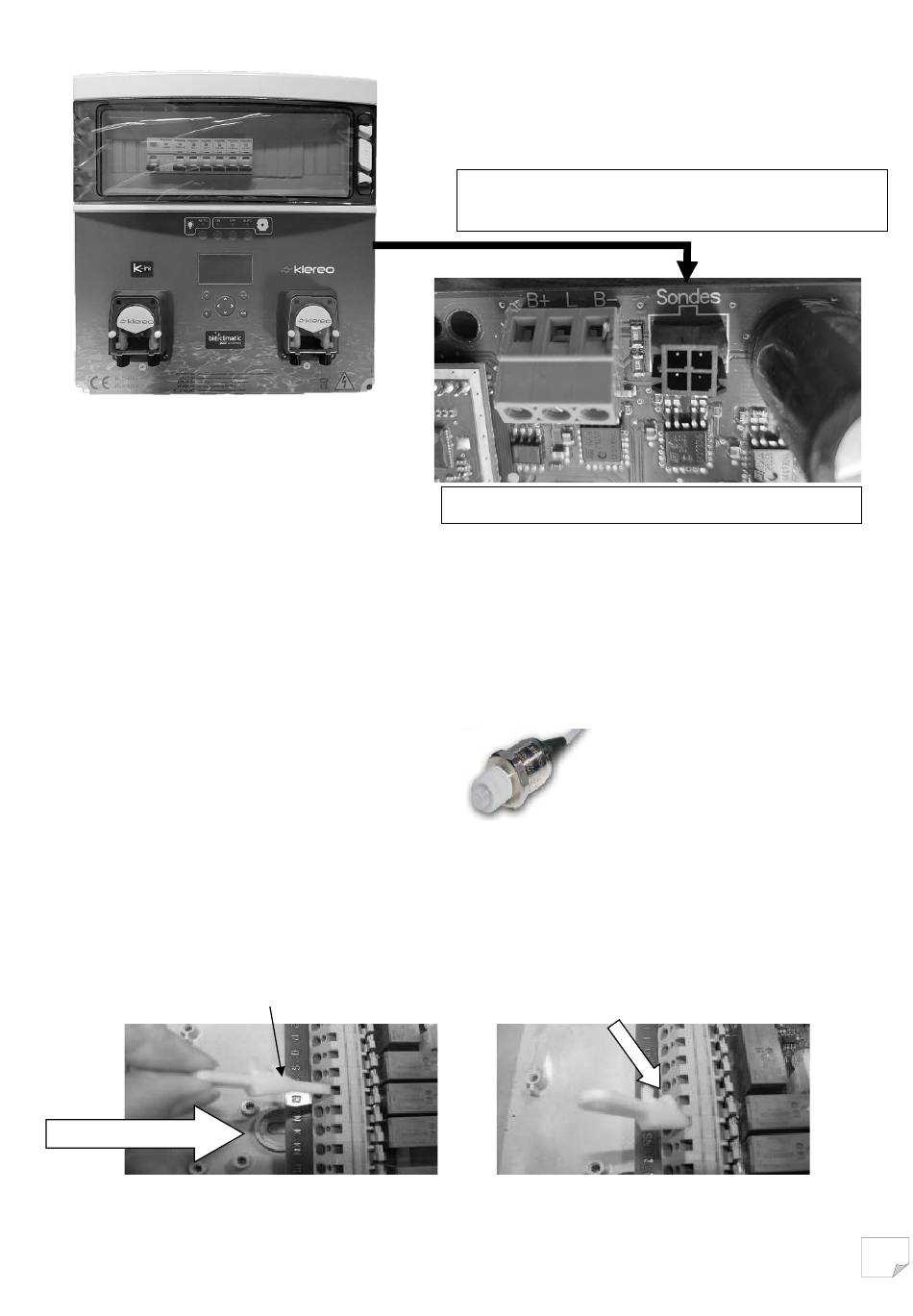

Brancher le câble de communication – KL20-
CG3 sur la carte (Attention au détrompeur)
Carte mère M9
Figure 31.
Branchement entre le coffret et le boîtier multi capteur
5.6 Positionnement du capteur de pression
Klereo est adapté pour des installations classiques utilisant des filtres à sable ou à
cartouche. Le capteur de pression mesure des pressions positives et se fixe près ou en lieu
et place du manomètre existant. Le capteur de pression peut se visser directement sur le
filtre (mettre du ruban téflon pour l'étanchéité). Il ne devra pas être à plus de 2 mètres du
boîtier multicapteur (longueur du fil).
Figure 32. Capteur de pression
5.7 Branchement des entrées sorties
Un outil spécifique est fourni pour le branchement des fils sur les connecteurs de la
centrale. Un petit tournevis plat peut aussi être utilisé. Le branchement se fait comme
indiqué dans la figure ci-dessous.
Outil spécifique pour le câblage
Sens d'insertion
Insérer l'outil en respectant le sens d'insertion. Un petit bruit permet d'identifier que l'outil
est bien inséré.
