Préconisations :
- Couple de serrage : 7,5 N.m
- Il est important de respecter le sens d'installation
mentionné grâce à une flèche qui représente le sens
de circulation de l'eau.
- Utilisez impérativement le tube 5 sondes fourni
pour installer le flowswitch.

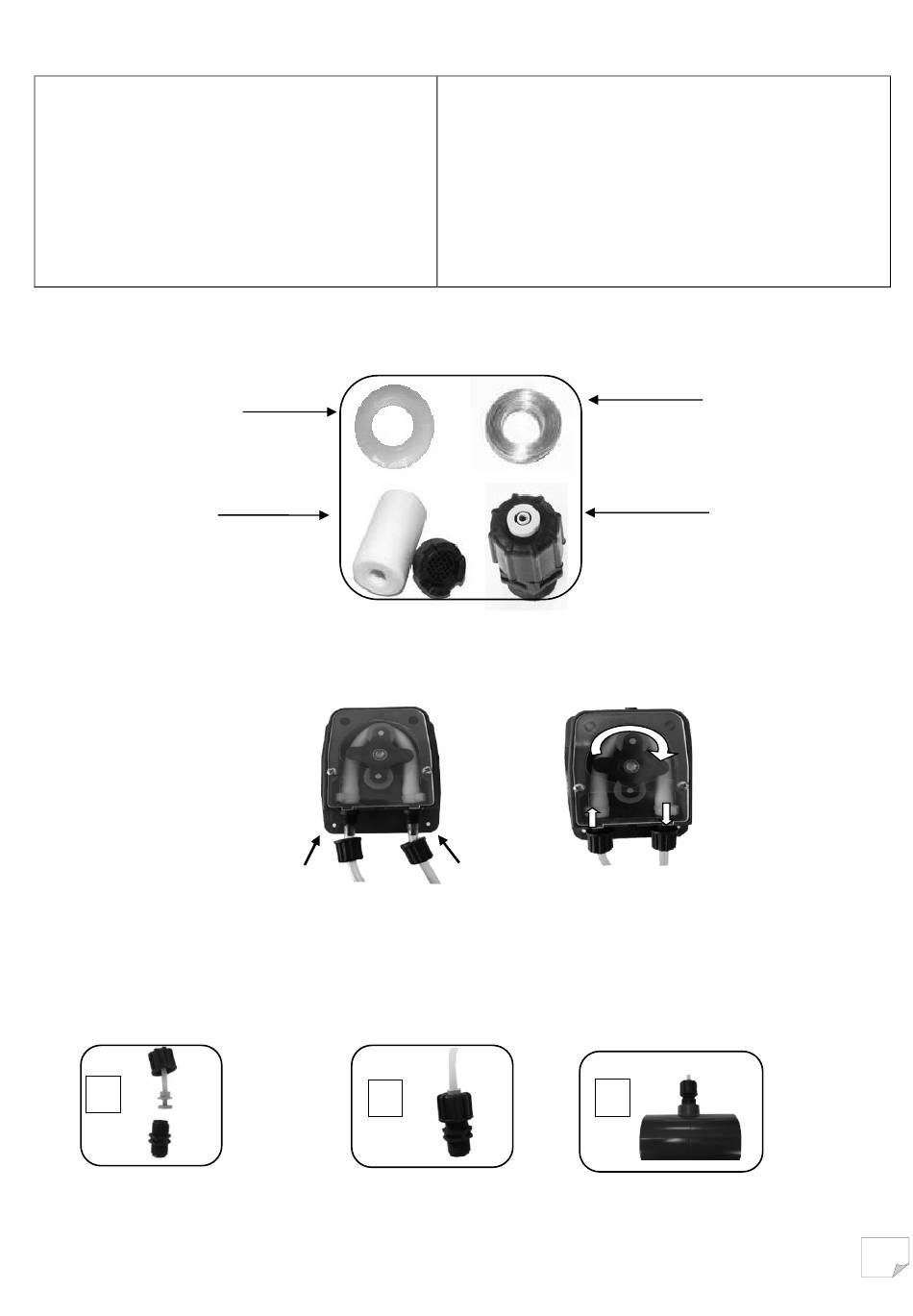

4.5 Raccordement des tuyaux des pompes doseuses
Tuyau rigide
semi opaque
(PE)
Crépine
d'aspiration
Insérer les 2 tuyaux sur la pompe péristaltique (vérifier le sens des flèches indiquant le sens
de circulation du liquide)
Insérer le tuyau souple transparent
(PVC) qui sera à intégré dans le
bidon et visser l'écrous
Mettre le tuyau rigide semi opaque (PE) sur le clapet d'injection, puis le visser sur le
réducteur sur le collier de prise en charge (mettre du ruban téflon- pour l'étanchéité)
1
Manuel d'installation Kompact Master PRO et Master M9 V.5.6 - 980089
Caractéristiques techniques :
Détecteur de débit à palette et à rappel magnétique
Corps en NORYL
Raccord en PA6 femelle tournant G ¾
Pression maxi : 10 bar
Température maxi : 70 °c
Equipé d'un contact positionné NO et réglé à 0.3m/s
Vitesse maxi admissible : 34 m3/h pour un DN 63
Contact reed libre de potentiel 1A / 230 VAC / 26 VA
Figure 17. Présentation du kit « pompe doseuse »
Insérer le tuyau rigide semi
opaque (PE) qui sera relié
au clapet d'injection et visser
Figure 18.
Montage de la pompe doseuse
2
Figure 19. Montage du clapet d'injection
Flèches montrant le sens
d'injection des produits
l'écrous
3
Tuyau
transparent
PVC souple
Clapet d'injection
13
