15.7 Retrait du raidisseur de transport (uniquement pour 18+20 HP)

REYQ8~20+REMQ5U7Y1B
Récupération de chaleur VRV IV+
4P561154-1B – 2021.02

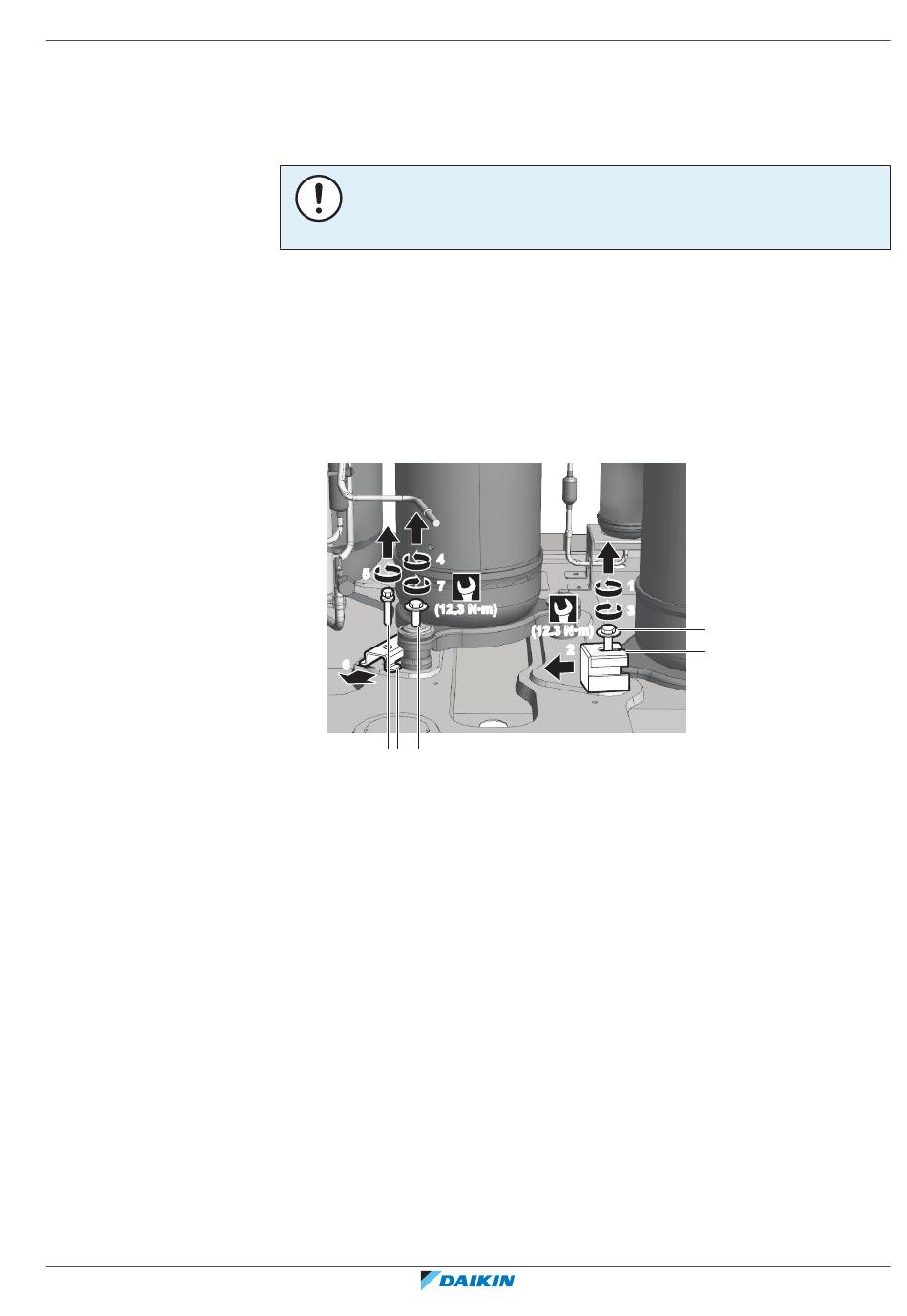

Les raidisseurs de transport protégeant l'unité pendant le transport doivent être
ôtés. Procédez comme illustré et conformément à la procédure ci-dessous.
REMARQUE
Si l'appareil est utilisé avec le raidisseur de transport fixé, des vibrations ou un bruit
anormaux peuvent se produire.
1 Desserrez légèrement le boulon (a).
2 Retirez le raidisseur de transport (b) comme illustré ci-dessous.
3 Serrez le boulon (a) de nouveau.
4 Desserrez légèrement le boulon (c).
5 Retirez le boulon (d) du raidisseur de transport (e).
6 Retirez le raidisseur de transport (e) comme indiqué dans la figure ci-dessous.
7 Serrez le boulon (c) de nouveau.
4 4
5 5
7 7
(12.3 N·m)
6 6
d e c
15
|
1 1
3 3
(12.3 N·m)
2 2 2 2
Guide de référence de l'installateur et de l'utilisateur
À propos du carton
a
b
