Support mural
Bride murale
Bride de sécurité
Élément droit
concentrique
Bride de sécurité
Té 90° concentrique
avec double piquage
Tampon percé
pour isolation air
3
16
Instal_man_TBH570-3 TBH572-3 ('21) V1.indd 16 Instal_man_TBH570-3 TBH572-3 ('21) V1.indd 16

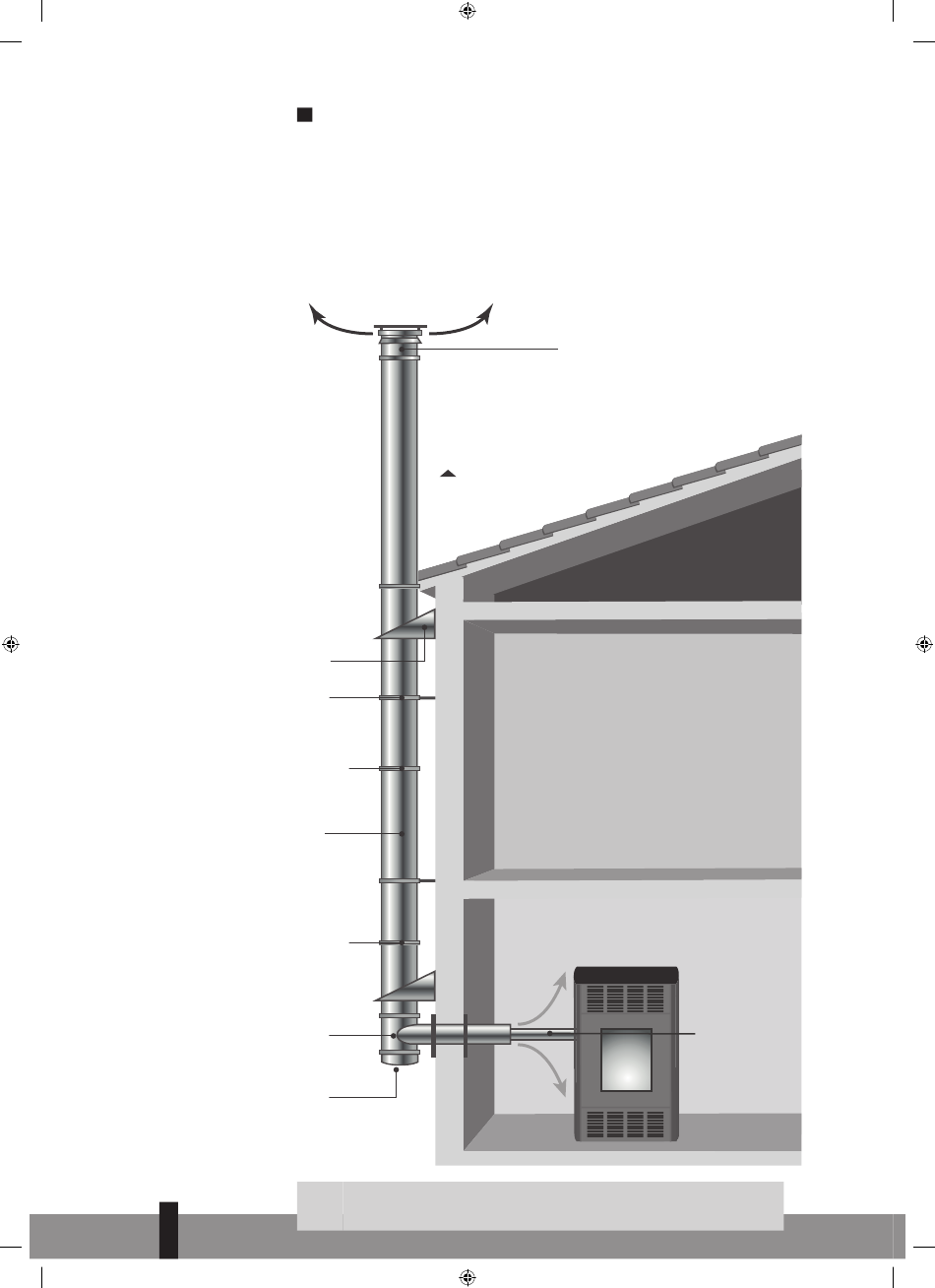

JE SOUHAITE FAIRE PASSER LES TUYAUX À L'EXTÉRIEUR
2.
Il est obligatoire d'utiliser des tuyaux isolés afin d'éviter toute condensation et ren-
dre inefficace l'évacuation des fumées.
Il est également impératif de prévoir une entrée d'air :
• soit par une grille de 200 cm
• soit par un trou dans le mur canalisé par un tuyau d'arrivée d'air de maximum
50 cm de longeur et de 50 mm de diamètre et relié à votre poêle
Fumées
40 cm au dessus du point
le plus haut du toit
G
Pour une installation sur le marché Belge, voir page 22
non obturable,
2
Terminal vertical
Air frais
Élément droit
simple paroi
