Dépose et installation de la batterie

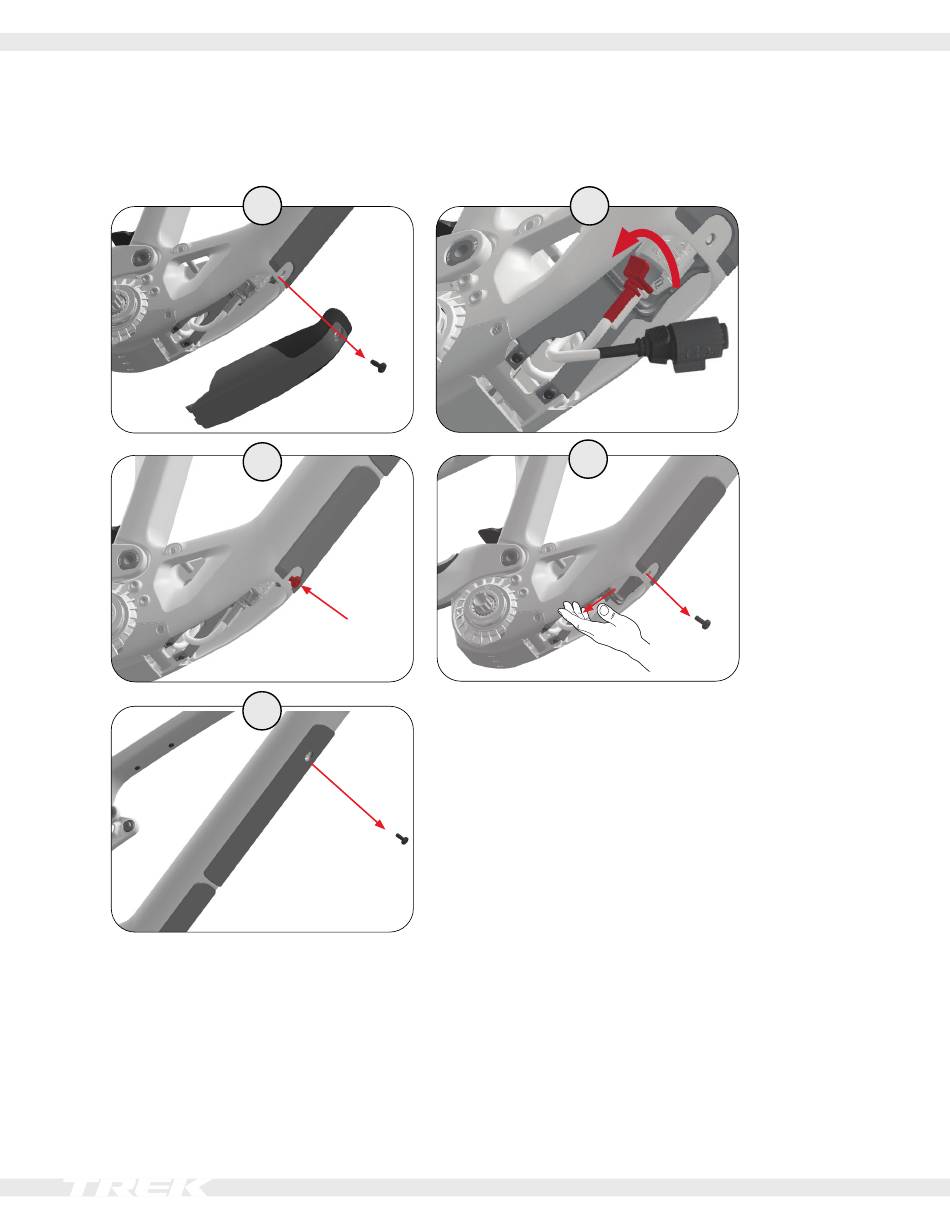

Dépose de la batterie
Installation de la batterie
1. Insérer la batterie.
2. Insérer la vis de fixation supérieure pour tenir la bat-
terie en place.
3. Brancher la batterie.
4. Placer le verrou de la batterie en position fermée.
1
2
Réinsérer et resserrer
partiellement la vis pour
soutenir la batterie.
3
4
5
REMARQUE : Sortir la batterie du cadre en la guidant. Lor-
sque la dernière vis de fixation de la batterie est retirée, la
batterie coulisse et sort du cadre. Pour éviter que la batterie
ne tombe, placer une main en-dessous pour la soutenir
pendant le retrait de la dernière vis.
5. Tirer légèrement sur la poignée de la batterie pour
vérifier qu'elle est bien en place.
6. Poser le cache de la batterie.
7. Serrer les vis de fixation supérieure et inférieure à un
couple de 5 Nm.
Fuel EXe 2023
19
