ESPAÑOL
14. BOTON MUSIC/BANK COPY:
Modo Running: Pasar el chase de modo manual a musical.
Modo Program: Permite copiar banks.
15. BOTON BANK UP/DOWN: permite seleccionar uno de los 30 banks o seleccionar
uno de los pasos en un chase.
16. BOTON TAP/DISPLAY: Selección del modo de visualización.
Permite cambiar el tipo de valores del canal DMX: se puede elejir entre valores
DMX verdaderos (0 255) o valores en percentajes (0 100%).
También permite seleccionar la velocidad del chase en modo auto chase: pulsar 2
veces con un intervalo. (alternativa al deslizante speed)
17. BOTON BLACKOUT: Permite parar todas las salidas DMX.
18. BOTON CHASE: Permite activar uno o varios chases.
19. BOTON FINE: Controla las funciones PAN/TILT de un scanner de manera
precísa. (Utilizando los deslizantes se pueden obtener hasta mejores resultados).
20. MODE: Pulsar los botones Mode y Fine para activar la asignación del joystick y el
modo de reversión de canales.

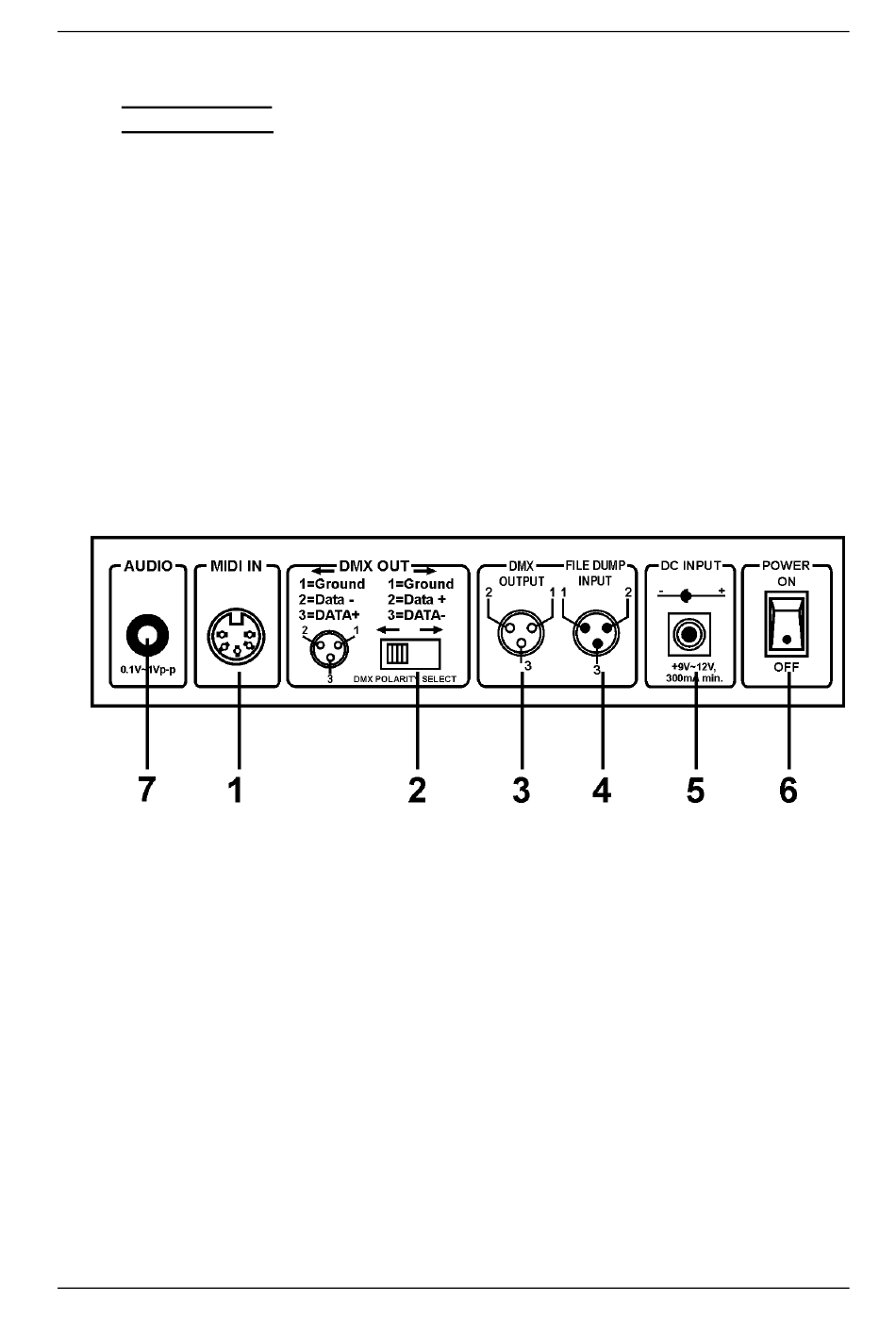

FUNCIONES
1. ENTRADA MIDI: Esta entrada permite recivir datos MIDI.
2. INTERRUPTOR DE POLARIDAD DMX: Las conecciones normales de una señal
DMX son las siguientes:
1=masa * 2=Datos- * 3=Datos+
En algunos casos ocurre que este cable sea inversado y que la conección no
funcione. Lo siguiente puede resolverse con este interruptor. De manera normal,
siempre poner este interruptor hacia la izquierda.
3. SALIDA DMX: Envia la señal DMX hacia los scanners conectados.
4. ENTRADA FILE DUMP: Permite ser conectado a otro SM-1612 y copiar sus
chases y scenes. Este conectador no permite encadenar las señales DMX de 2
controladores.
5. ALIMENTACION: conectar el adaptador AC/DC a esta entrada. Al usar otro
adaptador, asegurarse que sea de 9 ~ 12Vdc y mínimo 300mA con el + en el
centro.
6. INTERRUPTOR DE ENCENDIDO
7. ENTRADA AUDIO: permite recivir señal audio de cualquier salida linea. En este
caso, el micro incorporado no es utilizado.
JB SYSTEMS®
(PARTE TRASERA)
64/89
MANUAL DE INSTRUCCIONES
SM-1612 SCANMASTER
