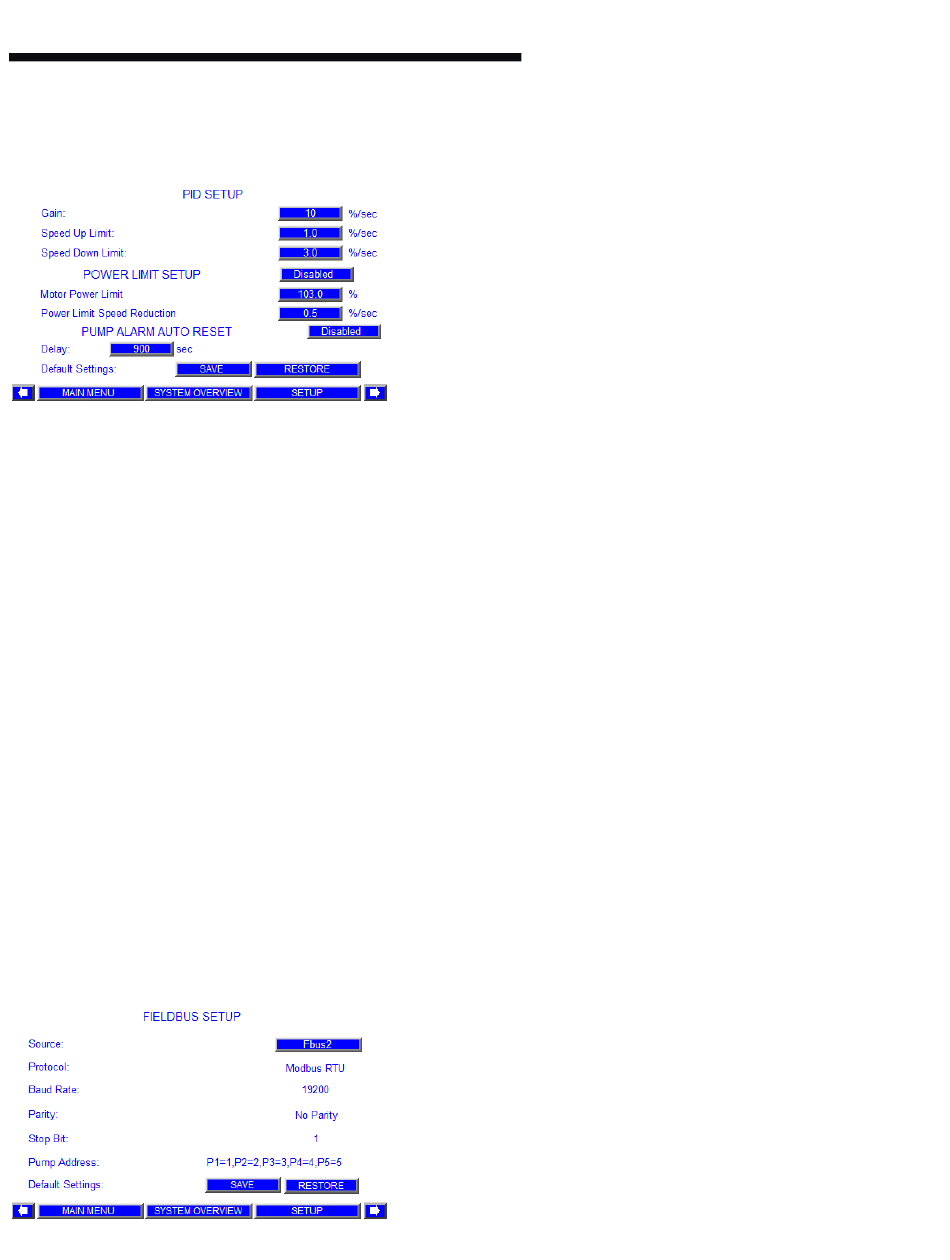

3.3.2 configuration du pid
3.3.3 configuration du Fieldbus
Design Envelope (Aimant permanent)
6800g et 6900 Groupes de surpresseurs
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
À partir de Level 2 Main Setup (configuration principale de niveau 2), bas-
culez vers la gauche ou vers la droite pour afficher cet écran.
Entrez le gain proportionnel dans la case à côté de la description. L'augmentation
du gain augmente la vitesse de réaction aux changements de pression de
refoulement. Une diminution de la valeur ralentit la vitesse de réaction à un écart
de pression de refoulement par rapport au point de consigne.
Entrez la limite d'augmentation de vitesse dans la case à côté de la description.
Entrez la limite de diminution de vitesse dans la case à côté de la description.
La durée de rampe dans le plc et les d'entraînements doivent toujours être
de 15 s. Cela permet au temps de montée en régime réel d'être contrôlé par
les limites d'augmentation de vitesse et de diminution de vitesse du pid.
Si la limite d'augmentation de vitesse = 1,0 %, la vitesse max = 100 % et la
vitesse min = 40 %, alors le temps de montée en régime réel = (vitesse max
- vitesse min) / limite d'augmentation de vitesse = 60 s.
Exemple pour les paramètres PID et la relation de vitesse : Si l'écart de pres-
sion de refoulement avec le point de consigne = 15,0 psi, le gain = 10 %/s
et la vitesse actuelle = 58,0 %, alors la vitesse mise à jour des pompes =
vitesse actuelle + écart de pression de refoulement * gain = 58,0 % + 15,0 *
10/100 = 58,0 % + 1,5 % = 59,5 % Mais le taux d'augmentation de vitesse des
pompes est limité par la limite d'augmentation de vitesse, alors si la limite
d'augmentation de vitesse = 1 %, la vitesse mise à jour est alors 58,0 % +
minimum (1,0 %, 1,5 %) = 59,0 % au lieu de 59,5 %. La mise à jour de la
vitesse de la pompe se fait une fois par seconde.
Le mode de limite de puissance peut être activé ou désactivé ici en
appuyant sur la case à côté de la description. La valeur par défaut est
désactivée. Si elle est activée, lorsque la puissance du moteur de la pompe
est supérieure au point de consigne de limite de puissance du moteur, la
vitesse automatique du surpresseur est réduite pour le point de consigne
de réduction de la vitesse limite de puissance.
Entrez le point de consigne de la limite de puissance du moteur. La valeur
par défaut est 103 %.
Entrez le point de consigne de réduction de la vitesse limite de puissance.
La valeur par défaut est 0,5 %/s.
Le mode de réinitialisation automatique de l'alarme de la pompe peut être
activé ou désactivé. La valeur par défaut est désactivée. Si elle est activée,
lorsqu'une unité d'entraînement de la pompe présente un défaut (sauf un
défaut de communication), seul l'entraînement de la pompe activé sera réini-
tialisé après (la valeur par défaut est de 900 s) un temps de retard réglable.
Entrez le temps de retard de réinitialisation automatique de l'alarme de la
pompe. La valeur par défaut est de 900 s.
Touchez les boutons dans le menu du bas pour afficher l'écran souhaité.
À partir de Level 2 Main Setup (configuration principale de niveau 2), bas-
culez vers la gauche ou vers la droite pour afficher cet écran.
Sélectionnez la carte du Fieldbus si la carte existe. La connexion du Fieldbus
par défaut est FBus2.
Le protocole par défaut en usine, le débit en bauds, le mode de parité et le
bit d'arrêt, et l'adresse de la pompe sont en lecture seule comme affichés.
Appuyez sur le bouton Save (sauvegarder) pour sauvegarder les modifi-
cations apportées aux valeurs par défaut d'usine du système, appuyez sur
le bouton Restore (restaurer) pour récupérer la valeur de configuration du
système d'usine par défaut.
Touchez les boutons dans le menu du bas pour afficher l'écran souhaité.
