Armstrong Design Envelope 6800G Instructions D'installation Et D'utilisation page 20

instructions d'installation
et d'utilisation
20

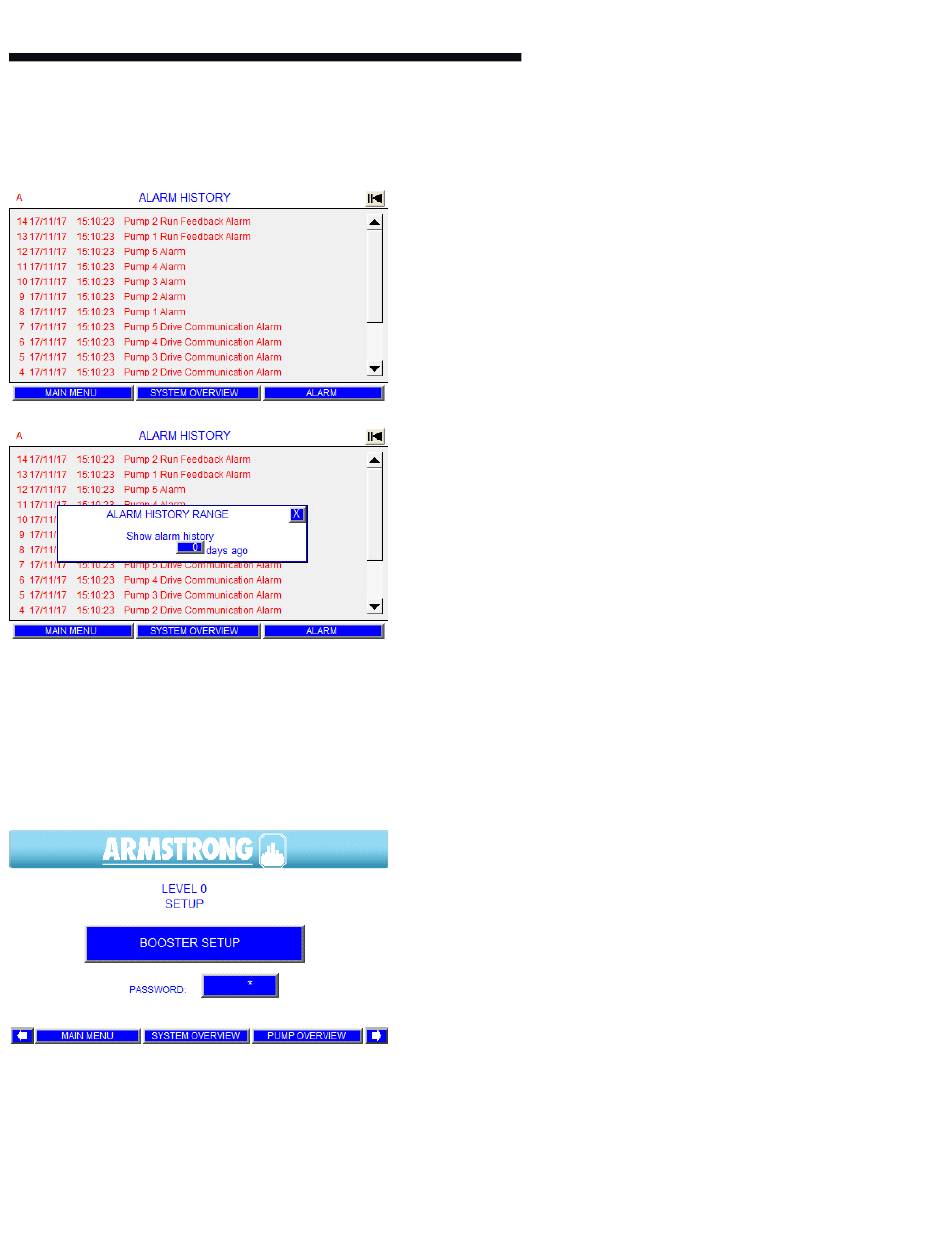

1.2.4 écran d'historique des alarmes
1.3 crans de configuration de niveau 0
é
Voir le tableau ci-après
1.3.0 menu de configuration de niveau 0
Design Envelope (Aimant permanent)
6800g et 6900 Groupes de surpresseurs
1 Les alarmes enregistrées dans la mémoire interne de l'ihm sont affi-
chées.
2
Appuyez sur le bouton en haut à droite (flèche noire) pour sélectionner
l'historique des alarmes à afficher. Le numéro sélectionné indique le
nombre de jours jusqu'à aujourd'hui. L'historique des alarmes s'affiche-
ra pour ce jour.
3
Appuyez sur les flèches haut et bas pour afficher davantage d'alarmes.
4
Appuyez sur les touches fléchées gauche et droite pour afficher davan-
tage d'informations d'alarmes.
5
Appuyez sur les boutons dans le menu du bas pour afficher l'écran
souhaité.
1
Toucher le bouton Setup (configuration) à partir de Main Menu
(menu principal) pour appeler l'écran de configuration de niveau 0.
2
Appuyer sur la zone de mot de passe pour affiche un clavier pour ouvrir
une session sur les écrans d'installation ou les écrans d'usine.
3
Le coin supérieur gauche de l'écran aura un A qui clignote lorsqu'il y
a une nouvelle alarme. Le A sera fixe lorsque l'alarme est acquittée
ou coupée. Appuyer sur le A appellera l'écran d'alarme.
4
Appuyer sur le bouton Booster Setup (configuration du surpresseur)
appellera le premier écran de configuration.
5
Toucher la flèche droite et gauche permet de naviguer entre les
écrans de configuration à lecture seule
6
Ces écrans sont en lecture seule. Aucune valeur ne peut être modi-
fiée sur ces écrans.
7
Vous trouverez ci-dessous les écrans que l'utilisateur voit en ap-
puyant sur chacun de ces boutons.
8
Touchez les boutons dans le menu du bas pour afficher l'écran
souhaité.
