instructions d'installation
et d'utilisation
24

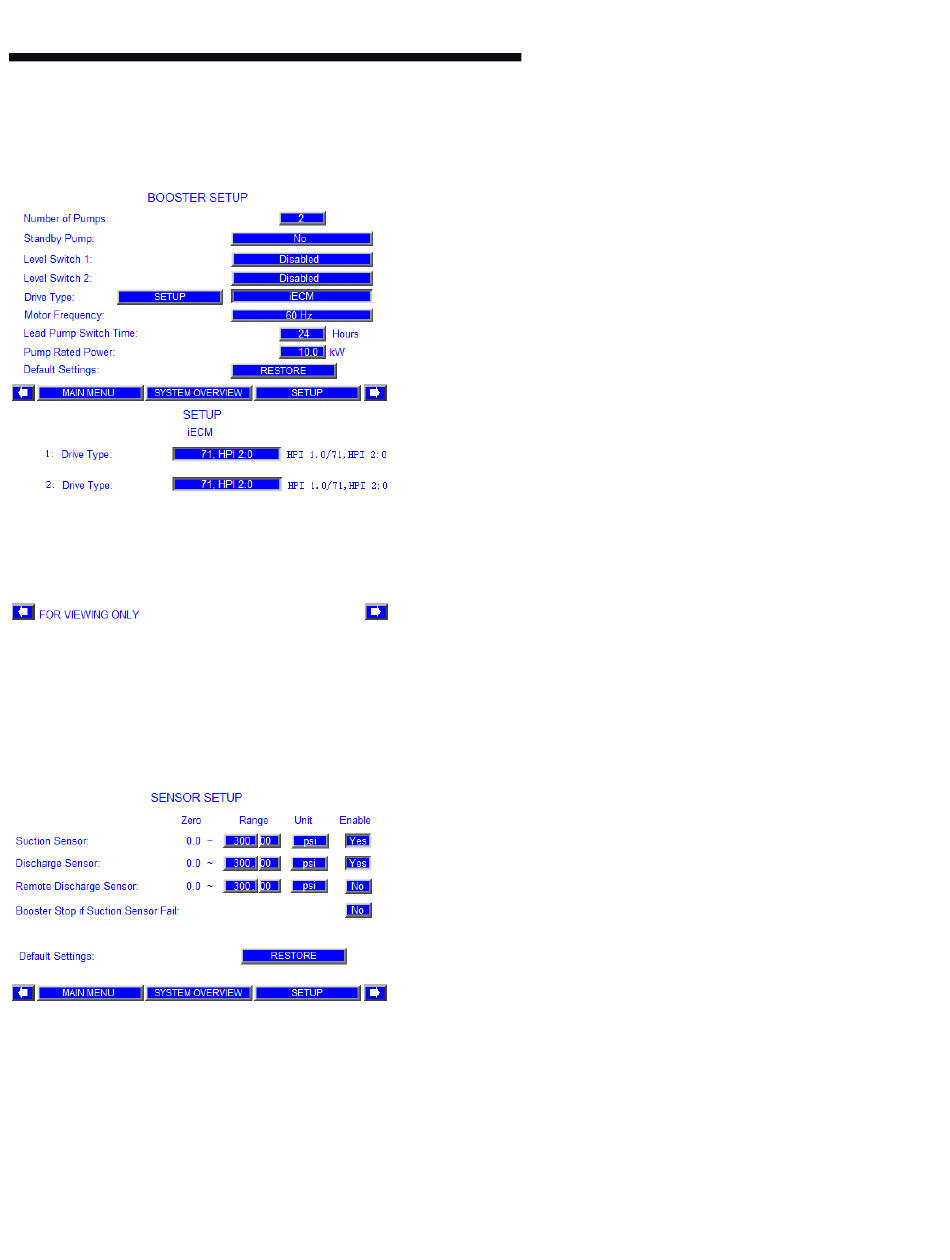

2.1.1 configuration du surpresseur
2.1.2 configuration du capteur
Design Envelope (Aimant permanent)
6800g et 6900 Groupes de surpresseurs
1
2
3
4
5
6
7
8
9
10
11
1
Toucher le bouton à côté de la description de Number of Pumps
(nombre de pompes) permet d'entrer entre 1 et 5 pompes.
2
Toucher le bouton à côté de la description de Standby Pump (pompe
de secours) permet de basculer entre Non et Oui.
3 Toucher le bouton à côté de la description de Level Switch 1 (commuta-
teur de niveau 1) permet de basculer entre Activé et Désactivé.
4
Toucher le bouton à côté de la description de Level Switch 2 (commu-
tateur de niveau 2) permet de basculer entre Activé et Désactivé.
5
Toucher le bouton à côté de la description de Drive Type (type d'en-
traînement) alterne entre FC102, FC101 et iECM.
6
Toucher le bouton Setup iECM (configuration d'iECM) pour afficher
l'écran de réglage du type (1-5) d'entraînement iECM.
7
Toucher la barre à côté de la description de Drive Frequency (fré-
quence d'entraînement) permet de basculer entre 60 Hz et 50 Hz.
8
Entrez le temps de commutation de la pompe principale. Après le fonc-
tionnement de la pompe principale pendant le nombre d'heures entré, lag1
(pompe secondaire 1) ou la pompe de secours passera en pompe principale.
9
Entrez la puissance nominale de la pompe comme indiqué sur la plaque
signalétique du moteur.
10
Appuyez sur le bouton Restore (restaurer) pour récupérer les valeurs
de configuration du surpresseur à partir des valeurs par défaut d'usine
du système.
11
Touchez les boutons dans le menu du bas pour afficher l'écran souhaité.
À partir de la Level 1 Main Setup (configuration principale de niveau 1), bascu-
lez vers la gauche ou vers la droite pour afficher cet écran.
Appuyez sur la première case de la colonne 1 pour entrer la plage pour
le capteur de pression d'aspiration du système.
Appuyez sur la deuxième case dans la colonne 1 pour entrer la plage
pour le capteur de pression de refoulement du système.
Appuyez sur la troisième case de la colonne 1 pour entrer la plage pour
le capteur de pression à distance du système.
Appuyez sur n'importe quelle case dans la colonne 2 pour basculer
entre les unités de pression psi, pi, kPa, m et bar.
Appuyez sur la première case de la colonne 3 pour activer ou
désactiver le capteur de pression d'aspiration du système.
Appuyez sur la deuxième case dans la colonne 3 pour activer ou dé-
sactiver le capteur de pression de refoulement du système.
Appuyez sur la troisième case de la colonne 3 pour activer ou désacti-
ver le capteur de pression à distance du système.
Appuyez sur Yes ou No (oui ou non) pour activer la fonction Booster
Stop (arrêt du surpresseur) si le capteur d'aspiration est défaillant
Appuyez sur le bouton Restore (restaurer) pour récupérer les valeurs
de configuration du capteur à partir des valeurs par défaut d'usine du
système.
Touchez les boutons dans le menu du bas pour afficher l'écran souhaité.
