18/01/2011

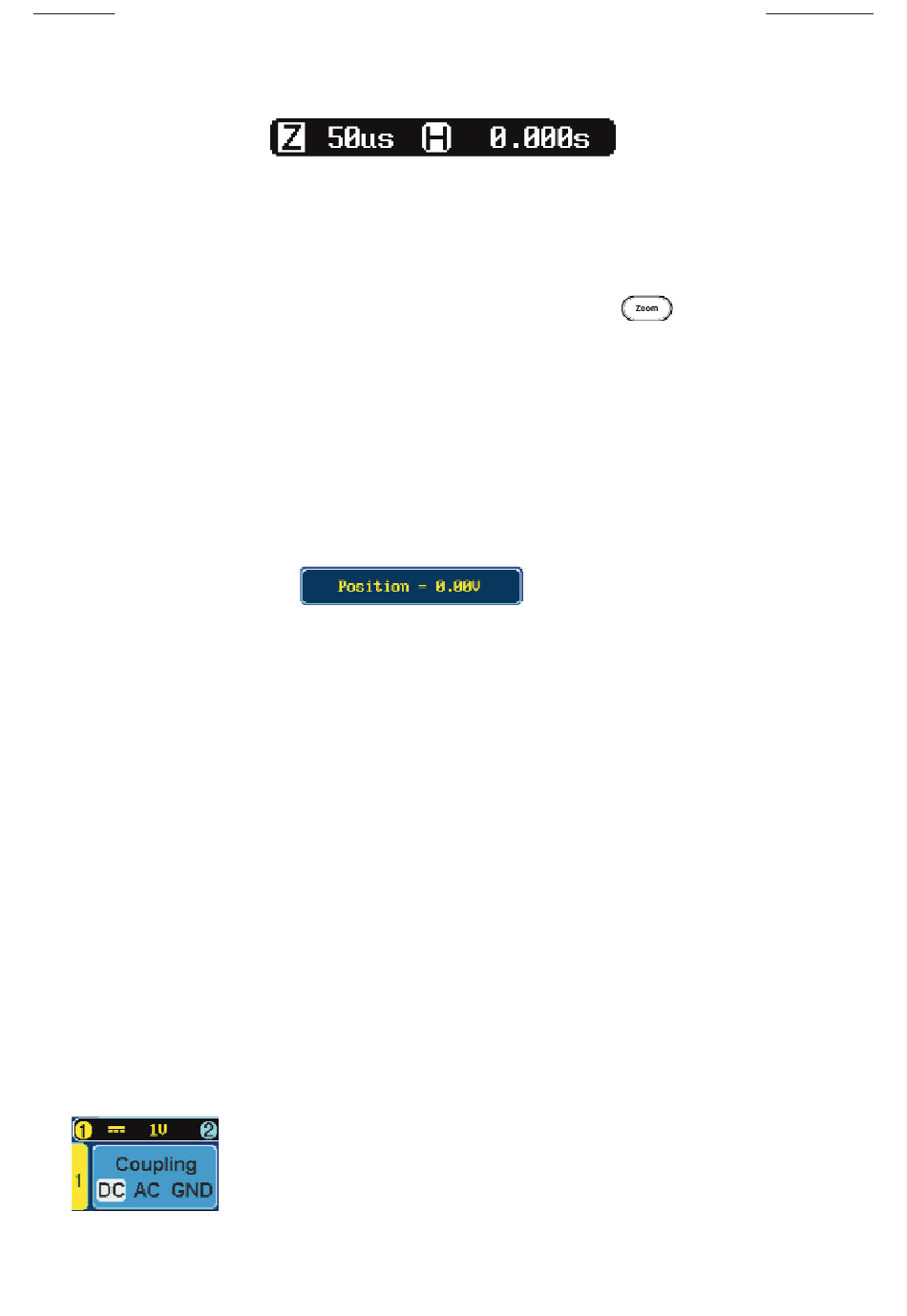

La base de temps du zoom (Z) change en conséquence et est indiquée sur le bas de l'é-
cran
- Utiliser le potentiomètre VARIABLE pour déplacer horizontalement la fenêtre de zoom
- Pour modifier la sensibilité du zoom, appuyer sur "[]" dans le menu pour sélectionner la
sensibilité fine ou large.
- Pour sortir du mode zoom, appuyer de nouveau sur la touche
6-4) Les réglages verticaux
6-4-1) Déplacer verticalement la forme d'onde
- Pour déplacer la forme d'onde vers le haut ou le bas, utiliser le potentiomètre de position
verticale. Lorsque celle-ci est déplacée, la position verticale du curseur apparaît dans le bas
de l'écran
- Pour effacer la position verticale, appuyer sur la touche correspondante à une voie de
mesure
- Appuyer sur "Position" dans le menu, la position de la tension sera remise à 0 V/amps
6-4-2) Sélectionner l'échelle verticale
- Pour changer l'échelle verticale, utiliser le potentiomètre VOLTS/DIV. L'indicateur corres-
pondant, situé dans le coin inférieur gauche, est modifié en conséquence.
Gamme : 2 mV/div à 1 V/div (50Ω / 75Ω)
6-4-3) Sélectionner le mode de couplage
- Appuyer sur la touche de la voie souhaitée (par exemple CH1)
- Appuyer sur "coupling" dans le menu, pour sélectionner le couplage approprié
2 mV/div à 5 V/div (1MΩ)
Mode de couplage DC : les portions AC et DC du signal
apparaissent sur l'écran
- 34 -
Série FI 36000
