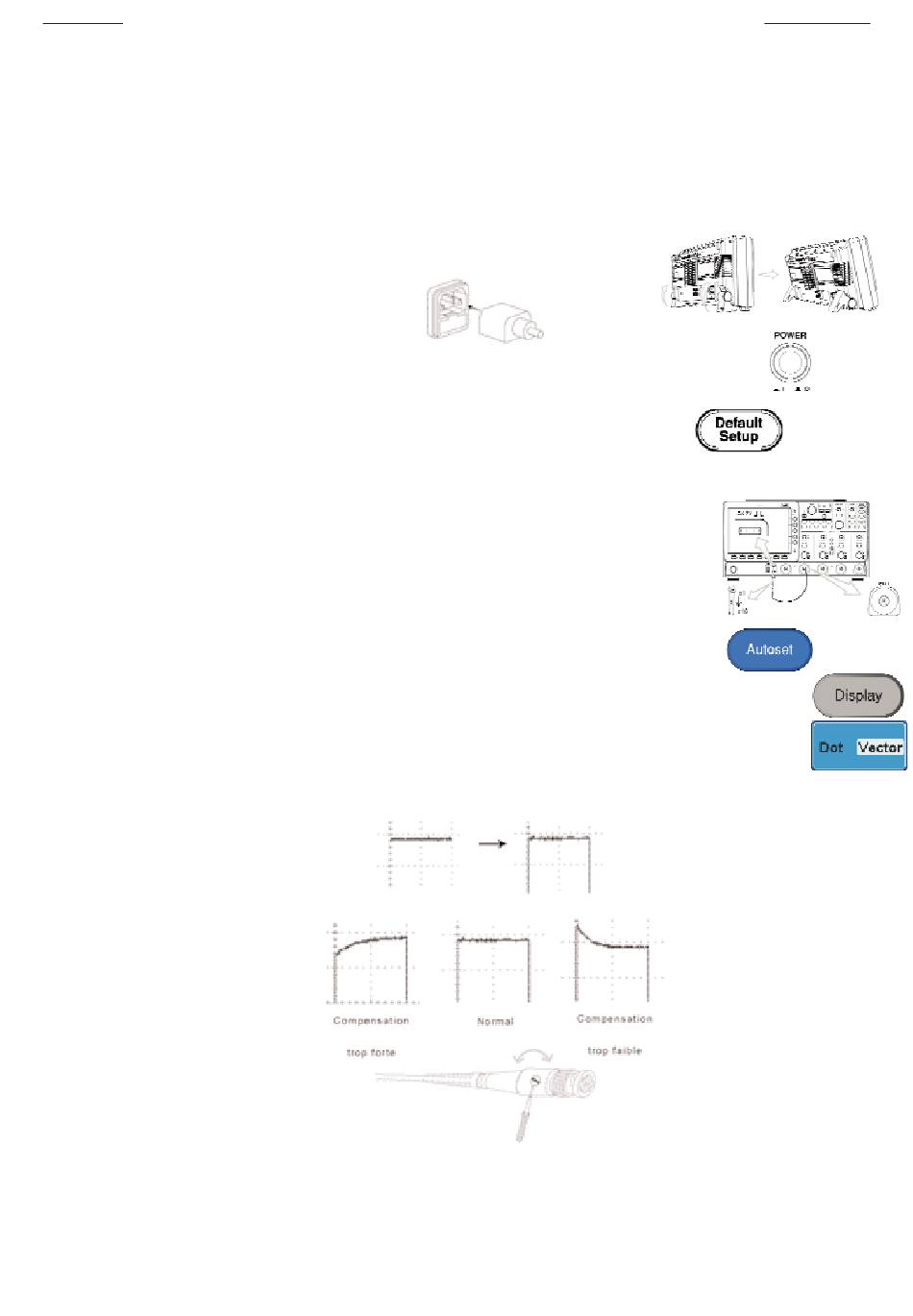

3-5) Installation et réglage rapide
Ce paragraphe décrit comment installer et paramétrer l'appareil avant de l'utiliser en ajus-
tant la position de la poignée, connectant un signal, ajustant l'échelle et en effectuant la
compensation des sondes. Avant d'utiliser l'appareil dans un nouvel environnement, réali-
ser la procédure décrite ci-dessous afin de s'assurer d'un fonctionnement stable.
- Utiliser les pieds pour caler l'appareil dans la position souhaitée
- Connecter le cordon d'alimentation
- Appuyer sur l'interrupteur, l'affichage s'active sous 30 secondes environ
- Effectuer une remise à zéro générale du système en reparamétrant
la configuration d'usine. Pour cela, appuyer sur la touche "Default
Setup".
- Connecter ensuite la sonde entre la voie 1 et la sortie prévue pour la
compensation (2 Vcc, forme d'onde carrée 1 kHz)
- Utiliser la sonde avec la position d'atténuation x10
- Appuyer sur la touche "Autoset". Une forme d'onde carrée apparaît au
centre de l'écran.
- Appuyer sur la touche "Display", puis sélectionner le type de forme d'onde
vectorisé.
- Ajuster le potentiomètre de la sonde jusqu'à obtenir une forme d'onde carrée
presque parfaite.
- Le paramétrage de base de l'oscilloscope est terminé.
- 11 -
Série FI 36000
